HAVD抗晃電繼電器

一、用途
■主要應用于電機、變壓器等主設備以及輸配電系統因雷擊，短路造成電壓波動或短時斷電,俗稱晃電.繼電保護回路中。
■在檢測到系統電壓低于設定保護的晃電值時，能按預設方案，躲過知時晃電現象。
■裝置晃電電壓值或晃電時間設置可調，通用性強。
■可通過參數設定實現多種晃電電壓值保護功能.
■采用數碼管動態顯示設定值或系統實際值。
■本產品采用行業內先進的單片機控制技術，選取進口控制芯片，工作穩定，可靠性強。
二、參數設置
■功能確認鍵:調出各項參數名稱;進入調整后,可保存相關設置參數。
■調整:對相應設置為數據進行調整，累加。
■移位:進入參數具體數值;調整參數設置位。
■退出:返回到正常工作狀態。
長按下設置鍵后，約3秒，數碼管顯示第-一個設置代碼，表示已經進入調試狀態。繼續按下設置鍵,選擇到需要修改的代碼，按下“移位”鍵，進入代碼數值修改模式，按下調整鍵，對數值進行調整，配合移位鍵移動閃爍光標修改完整的代碼數值。
產品面板.上，共有4個可操作按鍵。功能如下:

■正常工作說明
在正常工作情況下，數碼管將依次顯示各項設置值，數碼管左側指示燈依次點亮。
■整定值、整定時間線性可調
晃電電壓設置范圍: 50-260VAC 延時時 間設定范圍: 0.03-99.99S當實際電壓值超過設定晃電值，且持續時 間超過對應的設定時間，不同的工作模式下裝置將相應動作。
■過壓、晃電失壓工作模式可選
通過修改參數E0” ，實現過壓或晃電失壓模式切換。進入E0” 參數后，數碼管顯示。L0”表示晃電模式。
晃電模式:當對應電壓低于晃電設定值，且持續時間超過延時設定時間，對應繼電器立即動作輸出。
■繼電器動作方式可選
聯動控制:當被測電壓中，出現電壓不在正常工作范圍內，所有繼電器同時輸出。
繼電器復位說明: ;在晃電模式下，當電壓上升到設定電壓的108%時，繼電器立即復位。
■被測電壓頻率可選
通過修改參數FrE9"，實現測量電壓頻率的修改。進入FrE9"參數后，數碼管顯示50”或60”。
“50”表示要求輸入被測電壓的頻率固定為50HZ，“60”表示要求輸入被測電壓的頻率為60HZ。
■電壓采樣響應速度可選
通過修改參數“rE5P"，實現測量響應速度調整。進入“rE5P”參數后，數碼管顯示“1-9” 中任- -
數值，數值越大，表示響應速度越慢，數值越小，表示響應速度越快。推薦響應速度為“3-6” 之間。.
■清零操作
如果在沒有電壓輸入的情況下，數碼管在顯示0是，出現數值波動，可進行清零操作。
操作步驟:在正常工作模式下，10 秒內無任何按鍵操作。點動按下“調整”鍵后，立即長按“移位”鍵，保持4秒以上，數碼管左側第二個小數點將點動閃爍一次，且各相顯示將自動清零。

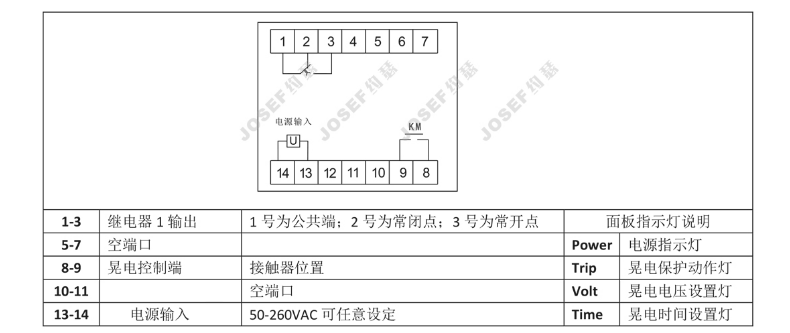

 三、HAVD抗晃電繼電器端子接線圖

四、外形尺寸
