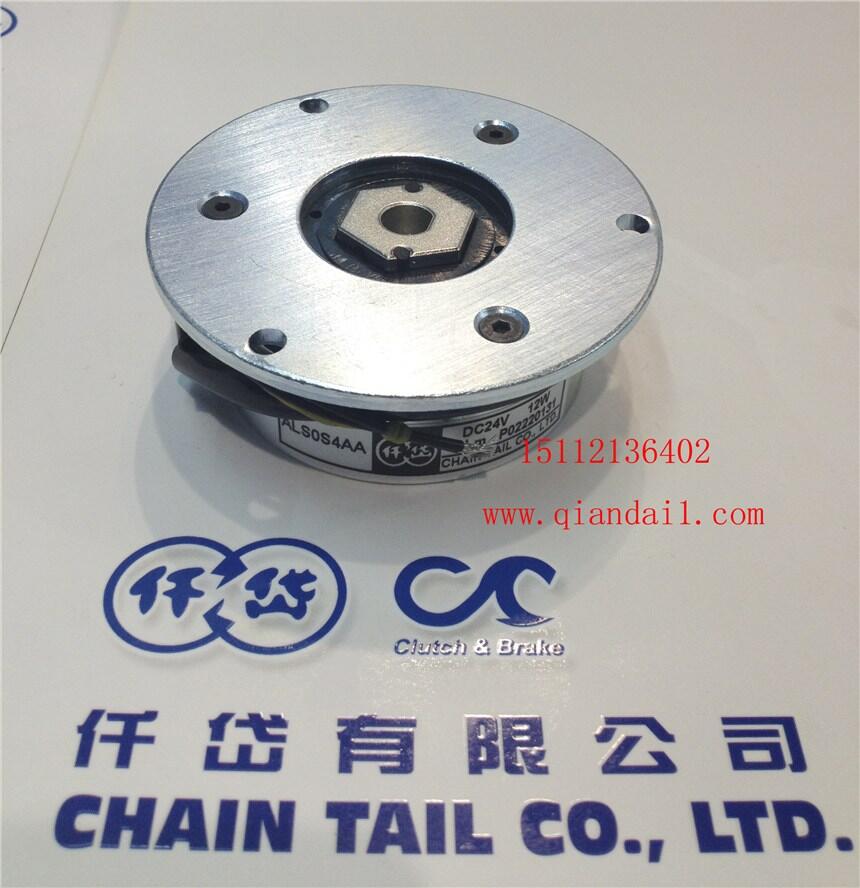

86電機剎車器圖片ALS0S4AE

86步進電機剎車器，86步進電機制動器ALS0S4AA

86系列步進剎車廠家，86步進制動器價格

安裝說明
1剎車器安裝請注意來令片中心是否對正。
2剎車器與軸套配合時不可敲打以免來令片變形。
3如來令片中心無對正請先通電使來令片活動再對正安裝。
4馬達安裝面與軸心垂直度請加工至0.05mm內以免卡死。
安全剎車測試方法：
測試剎車時，應先將剎車器送電24V，聽剎車器是否有卡的聲音或剎車作動板有作動，再將馬達由0V~24V作動，再聽剎車是否有剎車來令片摩擦音。（馬達與剎車不可同時送電）

與馬達裝置的安裝很簡單，調整也非常容易。
用途：適用于電動代步車，電動輪椅，高爾夫球車，機場電動行李車，電動搬運車，電動拉車
安全剎車安裝方法：
1馬達后面心軸與平面90° 應加工0.05mm，剎車才不會因來令片轉時與剎車上壓板產生摩擦，因摩擦產生高溫使剎車馬達卡死。
2鎖上剎車固定螺絲時，要注意因電動六角把手太靠近剎車板，會與剎車板產生摩擦，使線圈產生毛坯，而影響剎車間隙，導致剎車作動時，因無間隙后無法完全作動而產生剎車來令片與電樞板產生摩擦
3要安裝剎車器時，應先將剎車送電24V使剎車來令片可活動，在對準六角軸套輕輕將剎車裝入馬達后蓋在對準螺絲孔上緊螺絲，不可因六角軸套與剎車內六角軸套與剎車器內六角剎車來令片太緊，而用力擠壓或用木槌打進去，會使剎車來令片產生扭曲，馬達轉動時，會產生剎車摩擦的噪音嚴重剎車卡死。
4馬達心軸應加工8mm（+-0.018），要將六角軸套固定時，打進插銷時，插銷要比六角軸套平面深0.5mm內，或平行注意插銷不可高出六角軸套平面，貨安裝剎車時會因插銷高出六角軸套而套不進去，如太用力或木槌槌打安裝進去，則會產生來令片扭曲。
5馬達后蓋要鎖剎車的固定螺絲孔，PCD與4孔等應加工0.1mm內以免因螺絲孔不正要所剎車時，將剎車上壓板擠壓扭曲，固定剎車的螺絲孔應上少許的螺絲固定劑，不可加太多會溢出馬達蓋平面，不可加在螺絲上。
6安裝外六角軸套時，不可與剎車線圈軛因中心不正而產生摩擦。
7安裝方法建議馬達后蓋多車1處凸起以配合剎車器固定板內孔，這樣剎車器中心點比較好控制。

57/60步進電機/伺服電機專用永磁制動器/永磁剎車器：扭力2NM，電壓DC24V

永磁剎車器PB-20-A50/帶正裝鋁座PB1-20-A50/帶反裝鋁座PB2-20-A50

圓盤底座永磁制動器不帶鋁座PB-20-BC50/帶正裝鋁座PB1-20-BC50/帶反裝鋁座PB2-20-BC50

方盤底座永磁制動器不帶鋁座PB-20-C50/帶正裝鋁座PB1-20-C50/帶反裝鋁座PB2-20-C50

86/110步進電機/伺服電機專用永磁制動器/永磁剎車器：扭力5NM，電壓DC24V

永磁剎車器PBC-50-A62/帶正裝鋁座PB1-50-A62/帶反裝鋁座PB2-50-A62

圓盤底座永磁制動器不帶鋁座PBC-50-B62/帶正裝鋁座PB1-50-B62/帶反裝鋁座PB2-50-B62

方盤底座永磁制動器不帶鋁座PBC-50-C62/帶正裝鋁座PB1-50-C62/帶反裝鋁座PB2-50-C62

86/110/130步進電機/伺服電機專用永磁制動器/永磁剎車器：扭力8NM，電壓DC24V

永磁剎車器PB-80-A80/帶正裝鋁座PB1-80-A80/帶反裝鋁座PB2-80-A80

圓盤底座永磁制動器不帶鋁座PB-80-B80/帶正裝鋁座PB1-80-B80/帶反裝鋁座PB2-80-B80
