發那科加工中心α-D14SiB & α-D21SiB

	價格：元(人民幣)	產地：日本
	最少起訂量：1臺	發貨地：上海
	上架時間：2021-03-07 13:41:42	瀏覽量：673
	蘇州德馬杰機械有限公司
	經營模式：代理商	公司類型：私營合伙企業
	所屬行業：加工中心	主要客戶：3C產品、醫療器械汽車零部件、模具等
	在線咨詢

聯系方式

聯系人:張先生 (先生)	手機:18939701157
電話:	傳真:
郵箱:	地址:蘇州市吳中區木瀆鎮金楓南路1258號10幢514室

詳細介紹

誕生于上個世紀70年代的FANUC ROBODRILL小型加工中心，除了鉆孔和攻絲加工外，還可以進行銑削、鏜孔加工，廣泛服務于機械、汽車零部件、IT精密零件、精密模具、模型等各個行業，加工領域也根據客戶的要求不斷擴大。其與智能機器人融合的機床上下料系統，集高效生產、穩定運行、節約空間等優勢于一體，更是發那科強大系統集成實力的體現。

鉆攻王者的地位，以其出色的穩定性，高性能的配置，親民的價格，為數以萬計的客戶創造出無限的價值。

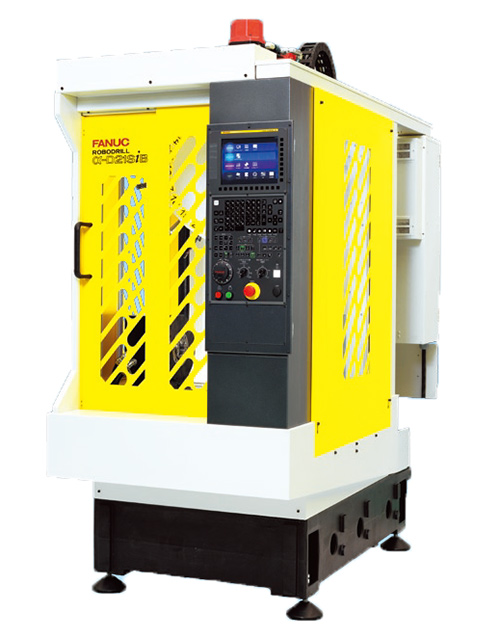

發那科加工中心α-D14SiB & α-D21SiB

系列: RoboDrill α-DiB series

類別: 小型加工中心

Robodrill α-DiB Series

項目		robodrill α-D14SiB / robodrill α-D21SiB
機械部標準規格
容量	X軸方向移動量（工作臺左右）	300mm
	Y軸方向移動量（滑鞍前后）	300mm+100mm
	Z軸方向移動量（主軸頭上下）	330mm
	從工作臺上部到主軸端面的距離	150-480mm(沒有加高立柱時）
工作臺	作業面的大�。╔軸方向xY軸方向）	630x330mm
	工件容許重量	200kg（均一承重）
	作業面的形狀	T槽公稱14 X 間隔125mm X 3個
主軸	轉速	100-10,000min-1
主軸	主軸端（公稱號）	7/24錐度 No.30（帶有鼓風機）
進給速度	快進速度	48m/min(XYZ軸）
進給速度	切削進給速度	1-30,000mm/min
刀具更換裝置	刀具更換方式	轉塔式
	刀具形式	JIS B 6339-1998 BT30,MAS 403-1982 P30T-1(45度)
	刀具收放數	21刀位：機床為α-D21SiB/D21MiB/D21LiB時 14刀位：機床為α-D14SiB/D14MiB/D14LiB時
	刀具直徑	80mm
	刀具長度	200mm:α-D14SiB時 190mm:(存在規格差異）:機床為α-D21SiB時
	刀具選擇方式	隨機就近
	刀具重量	2kg/個（總重23kg)/3kg/個（總重33kg）：α-D21SiB/D21MiB/D21LiB時 2kg/個（總重15kg)/3kg/個（總重22kg）：α-D14SiB/D14MiB/D14LiB時
	刀具更換時間（切削至切削）	1.4秒：α-D21SiB/D21MiB/D21LiB （2kg/個之情形） 1.6秒：α-D14SiB/D14MiB/D14LiB（2kg/個之情形）
電動機	主軸電動機	11.0kw（1分額定）/3.7kw（連續額定）
精度 *1	軸雙向定位精確度	0.006-0.020mm
精度 *1	軸雙向定位反復性	<0.004mm
聲壓水平		70 db以下 *2
控制裝置	裝置名稱	FANUC Series 31i-B
控制裝置	同時制御軸數	4軸
設置條件（注）設置本機床時，請遵守本公司規定的設置條件。*3
所需動力源	電源	200 Va.c.～220 Va.c. (+10 %～-15 %), 三相, 50 Hz/60 Hz±1 Hz, 10 kVA *4
所需動力源	氣壓源	0.35 MPa～0.55 MPa（建議使用0.5 MPa）（計示壓力)0.15 m3/min（大氣壓下流量）*5
機床尺寸	機床高度	2,236±10mm(沒有加高立柱時)
	占地面積	995 X 2,220mm
	機床重量	約2,150KG
1 精度為基于適用規格進行調整及測量后的出廠值。由于工作臺上的夾具、工件重量的影響，以及根據使用的條件和設置環境，有可能無法滿足本商品目錄中所記載的精度。 2 聲壓水平是按照本公司規定測量的數值。根據使用條件或設置環境，有可能無法滿足本商品目錄中所記載的聲壓水平。 3 根據用戶的使用條件和設置環境，為防止地震引起機器傾倒，某些情況下需要在地面上安裝用來固定機身的固定器。 4 冷卻劑中心貫穿規格的電容量追加+1 kVA，刀具錐度部清洗裝置追加+1 kVA，附加1軸可追加+1.5 kVA。請使用10 mm2以上的電纜連接主電源。 *5 使用冷卻劑中心貫穿規格時，氣壓源流量追加+0.05 m3/min。使用切屑用鼓風機時，在氣壓源流量追加+0.2 m3/min。附帶切削液擋板側面自動門時，需要0.4 MPa以上。

想了解更多可致電咨詢：4008-519-088

或：www.linghe-china.com
