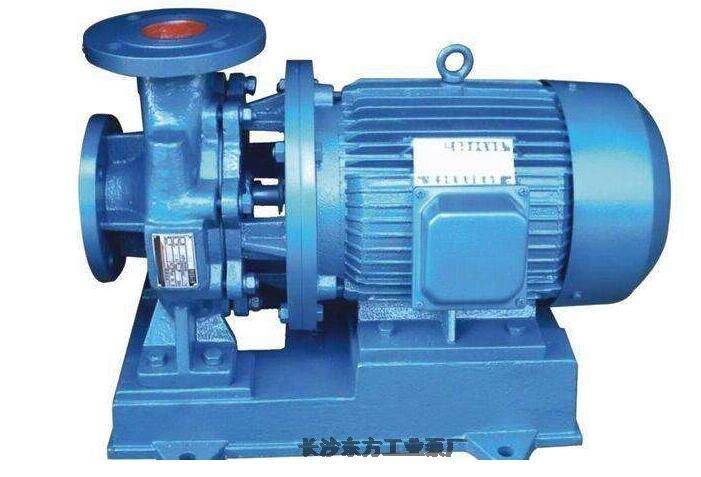

臥式清水泵ISW100-315(I)高層建筑增壓送水

ISW臥式清水泵

主要用途
  1、ISW臥式清水泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林噴灌，消防增壓，遠距離輸送，暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T≤90℃。
  2、ISWR臥式熱水泵廣泛適用于：冶金、化工、紡織、造紙、以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，ISWR型使用溫度T≤120℃。
  3、lSWH臥式化工泵，供輸送不含固體顆料，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃～+120℃。
  4、lSWB臥式油泵，供輸送汽油、煤油、柴油等用油類產品或易燃、易爆液體，被輸送介質溫度為一20~C～+120℃。

產品概述

單級單吸離心泵，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。同時根據使用溫度、介質等不同在ISG型基礎上派出適用熱水、高溫、腐蝕性化工泵、油泵。該系列產品具有----、噪音低、性能可靠等優點。

工作條件

  1、吸入壓力≤1.6MPa，或泵系統上高工作壓力 ≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應 在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

ISW臥式清水泵

主要用途
  1、ISW臥式清水泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林噴灌，消防增壓，遠距離輸送，暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T≤90℃。
  2、ISWR臥式熱水泵廣泛適用于：冶金、化工、紡織、造紙、以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，ISWR型使用溫度T≤120℃。
  3、lSWH臥式化工泵，供輸送不含固體顆料，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃～+120℃。
  4、lSWB臥式油泵，供輸送汽油、煤油、柴油等用油類產品或易燃、易爆液體，被輸送介質溫度為一20~C～+120℃。

產品概述

單級單吸離心泵，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。同時根據使用溫度、介質等不同在ISG型基礎上派出適用熱水、高溫、腐蝕性化工泵、油泵。該系列產品具有----、噪音低、性能可靠等優點。

工作條件

  1、吸入壓力≤1.6MPa，或泵系統上高工作壓力 ≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應 在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
  2、環境溫度<40℃，相對濕度<95％。
  3、所輸送介質中固體顆粒體積含量不好過單位體積的0.1％，粒度<0.2mm。

  注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。

產品特點
  1、運行平穩：泵軸的一般來說同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
  2、滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
  3、噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
  4、故障率低：結構簡單合理，關鍵部分采用多工藝生產流程品質；配套，整機無故障工作時間大大提高。
  5、維修方便：更換密封、軸承，簡易方便。
  6、占地更�。撼隹诳上蜃�、向右、向上三個方向，便于管道布置安裝，節省空間。

結構圖

1、電動機：直接與水泵聯接傳送動力。
  2、泵軸：與電機同軸，為電機加長軸，確保了軸的同心，使泵運轉平穩。無噪音和振動現象，采用鍍鉻處理，增強了使用壽命。
  3、擋水圈：防止因密封漏水而使電機進水。
  4、機械密封：不銹鋼、碳化鎢、氟橡膠等材料制成。平衡式耐高溫。高壓機械密封，運行壽命長，不滲漏，對軸無磨損，不積水垢，保證工作環境的整潔。
  5、取壓塞：可安裝壓力表直觀監控泵的正常高效運行。
  6、泵體：壓出塞和吸入室采用優秀水力模型設計而成，既美觀又高效，設有安裝底腳，便于安裝和運行穩固。
  7、放氣塞：灌泵時排凈泵內空氣，保證了泵的正常啟動。
  8、葉輪：先進的水力模型設計而成，具有高效率，可靠性好等特點。

ISW系列臥式管道離心泵概述 >>>

ISW系列單級單吸臥式直聯泵，是本公司參照IS型離心泵之性能參數和立式泵的獨特結構基礎上改進設計而成的，符合國際標準 ISO2858要求。具有效率高、流量及揚程范圍大、結構合理、成本低、壽命長、占地面積小、安裝維修方便等特點。是替代IS、DL等常規產品的離心泵，特別適用于高層建筑的給排水、園林、噴灌、冶金、市政、礦山、食品、化工、空調、消防系統及其他行業輸送水、化學介質及其他液體。

流量范圍15~1200m/h，分基本型、擴流型、A、B、C切割型等250多種規格，并根據流體介質和溫度不同又派生出清水泵、熱水泵、化工泵、防爆油泵、防爆化工泵等系列產品。
