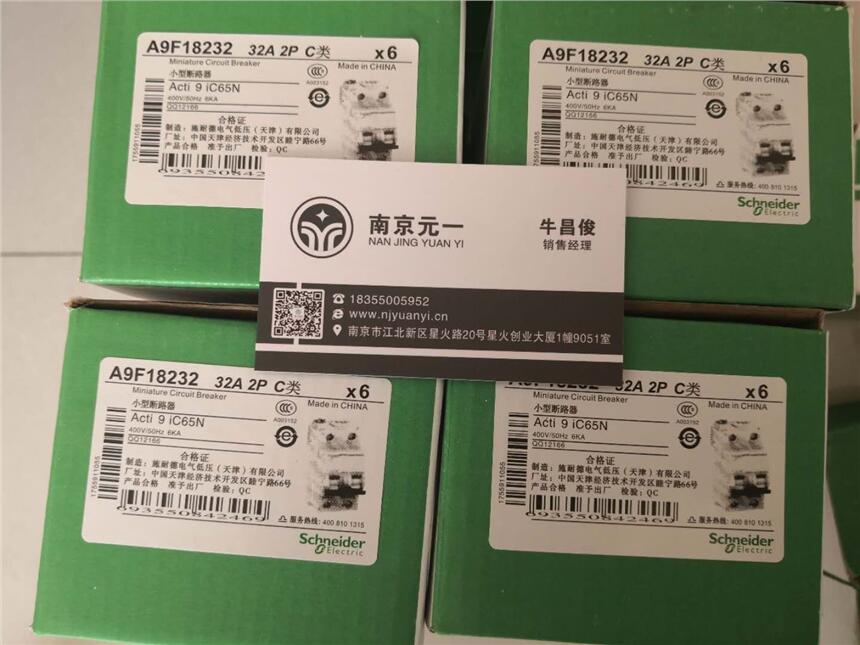

施耐德A9F18232 iC65N 小型斷路器

產品特性

主要信息
產品系列?Acti 9
?
?
產品名稱?IC65
?
產品類型?小型斷路器
?
產品名?IC65N
?
極數?2P
?
產品應用?配電保護
?
保護極數量?2
?
額定電流 [In]?32 A (參考溫度=30 °C)
?
網絡類型?AC
?
脫扣器類型?熱磁式
?
脫扣曲線?C
?
分斷能力?
Icu=36 kA (12...133 V AC, 50/60 Hz, 符合 IEC 60947-2)
Icu=20 kA (220...240 V AC, 50/60 Hz, 符合 IEC 60947-2)
Icu=10 kA (380...415 V AC, 50/60 Hz, 符合 IEC 60947-2)
Icu=6 kA (440 V AC, 50/60 Hz, 符合 IEC 60947-2)
Icn=6000 A (400 V AC, 50/60 Hz, 符合 IEC 60898-1)
?
使用類別?A類 (符合 IEC 60947-2)
?
隔離功能?適用 (符合 IEC 60947-2)
?
補充信息網絡頻率?50/60 Hz
?
額定工作電壓 [Ue]?400 V, AC 50/60 Hz
?
磁脫扣限制?5...10 x In
?
使用分斷能力 [Ics]?
Ics=27 kA, (Ics=75 %Icn/Icu, 符合 IEC 60947-2), 12...133 V AC, 50/60 Hz
Ics=15 kA, (Ics=75 %Icn/Icu, 符合 IEC 60947-2), 220...240 V AC, 50/60 Hz
Ics=7.5 kA, (Ics=75 %Icn/Icu, 符合 IEC 60947-2), 380...415 V AC, 50/60 Hz
Ics=4.5 kA, (Ics=75 %Icn/Icu, 符合 IEC 60947-2), 440 V AC, 50/60 Hz
?
限流等級?3 符合 IEC 60898-1
?
額定絕緣電壓 [Ui]?500 V AC 50/60 Hz 符合 IEC 60947-2
?
額定沖擊耐受電壓 [Uimp]?6 kV (符合 IEC 60947-2)
?
觸點位置指示?有
?
控制類型?手柄
?
本地信號?開/關指示
?
安裝類型?鎖定夾鎖緊
?
安裝方式?DIN 導軌安裝
?
寬度 （9mm的倍數）?4
?
高度?94 mm
?
寬度?36 mm
?
深度?78.5 mm
?
產品重量?250 g
?
機械壽命?20000 次
?
電氣壽命?10000 次
?
接線能力?單股硬線, 不帶篐線端子 : 1...35 mm?. (隧道式端子, 上接線或下接線)
軟線, （可選）帶或者不帶篐線端子 : 1...25 mm?. (隧道式端子, 上接線或下接線)
?
剝線長度?14 mm 電源回路
?
緊固扭矩?3.5 N.m 電源回路
?
漏電流保護?（需）另外拼裝
?
環境符合標準?IEC 60898-1GB 10963.1
?
產品認證?CCC? CE? CCS
?
IP 保護等級?IP20 (符合 IEC 60529)
?
污染等級?3 (符合 IEC 60947-2)
?
抗濕熱性?2 (符合 IEC 60068-1)
?
相對濕度?95 % 55 °C
?
運行溫度?-35...70 °C
?
貯存環境溫度?-40...85 °C
