l 適用于含固體顆粒及夾帶空氣的液體

l 適用于煤氣等臟污氣體的測量

1. 用途及特點

偏心孔板和圓缺孔板適用于測量濕蒸汽、發生爐煤氣、焦爐煤氣、高爐煤氣、混合煤氣、煙道煤氣、含水油點、含固體顆粒的液體及夾帶空氣的液體等。偏心孔板精度優于圓缺孔板，但低于標準銳角孔板，故建議選用帶一段直管段或與法蘭連接的上、下游直管段的結構形式。

偏心孔板和圓缺孔板只適于安裝在水平或傾斜管道上，不能在垂直管道上使用。如液體中有氣體析出，則開口或缺口應置于上方。

2. 外形結構

2.1 BYW－I偏心孔板結構形式見圖1：

1.孔板開孔  2.管道內徑  3.孔板開孔另一位置   4.孔板外徑

取壓方式：法蘭取壓；鉆孔取壓。直管段配置情況按用戶的技術要求。

圖 1

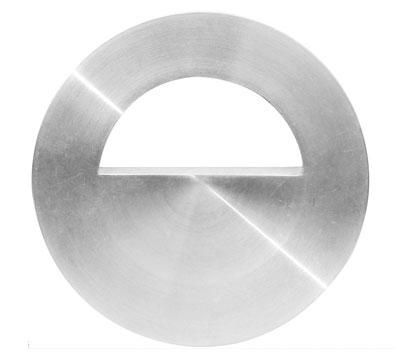

2.2 BYW—RQ圓缺孔板結構形式如 圖2：

圖 2

3. 主要技術數據

3.1測量范圍

a. 取壓方式：單鉆孔角接取壓、法蘭取壓和縮流取壓;

b. 公稱通徑：100mm≤DN≤3000mm

c. 孔徑比：0.46≤β≤0.84;

d. 雷諾數：2×10⁵≤ReD≤10⁶ ;

e. 公稱壓力： 0.6 MPa～4.0 MPa

3.2型號表示方法

1．.偏心孔板：  BYW—I－□□□□

BYW—節流裝置    I—偏心孔板       □□□□－管道通徑

    2．圓缺孔板：     BYW－RQ－□□□□

BYW—節流裝置；RQ—圓缺孔板；  □□□□－管道通徑
