BXK系列防爆(自動)控制箱(以下簡稱控制箱)符合***GB3836.1-2010《爆炸性環境***部分:設備通用要求》、

GB3836.2-2010《爆炸性環境第2部分:由隔爆外殼“d”保護的設備》和GB3836.3-2010《爆炸性環境第3部分:由增安型“e”保護的設備》,并經***檢驗單位審查,檢驗合格,取得了防爆合格證。防爆標志為 Exd ibt6。

適用于工廠、企業含有.IA、IIB、類T1-T6組爆炸性氣體或蒸氣環境,通過對電路系統的通斷控制及短路保護,從而控制和保護該電路系統中所使用的設備。

BXK防爆控制箱結構概述

防爆控制箱的外殼可根據要求采用鑄鋁殼體或者鐵板、不銹鋼組焊而成。

能承受***和本產品技術條件規定的沖擊強度和強度試驗。外表面高壓靜電噴塑,內外表面均涂1321#耐弧漆

。箱內所采用的斷路器、熔斷器、繼電器、信號燈等電器元件都是按相關國家及行業標準規定所生產,并取得防爆合格證的廠家采購�？刂葡浞纸泳�腔和主腔兩個部分,接換線是無需打開主腔即可操作,接線腔和主腔之間采用電纜直接連接并用環氧樹脂膠封。

正常工作后電流通過接線腔導入電器主腔,通過熱過載繼電器和接觸器的兩重通斷控制后,接入斷路器實施電路短路監控和保護,確保電路中所使用的設備安全運行,再通過接線腔的導出完成一個電路系統的通斷控制和保護作用。控制箱設內外接地保護齊全,爬電距離和電氣間隙符合有關標準之規定。電纜進線口采用國際橡膠硬度IRHD45-55的橡膠

密封圈壓緊密封�？刂葡溆袉雍屯Ｖ共僮靼粹o和指示燈顯示,還有手動控制把手。能滿足各種需求及故障處理。

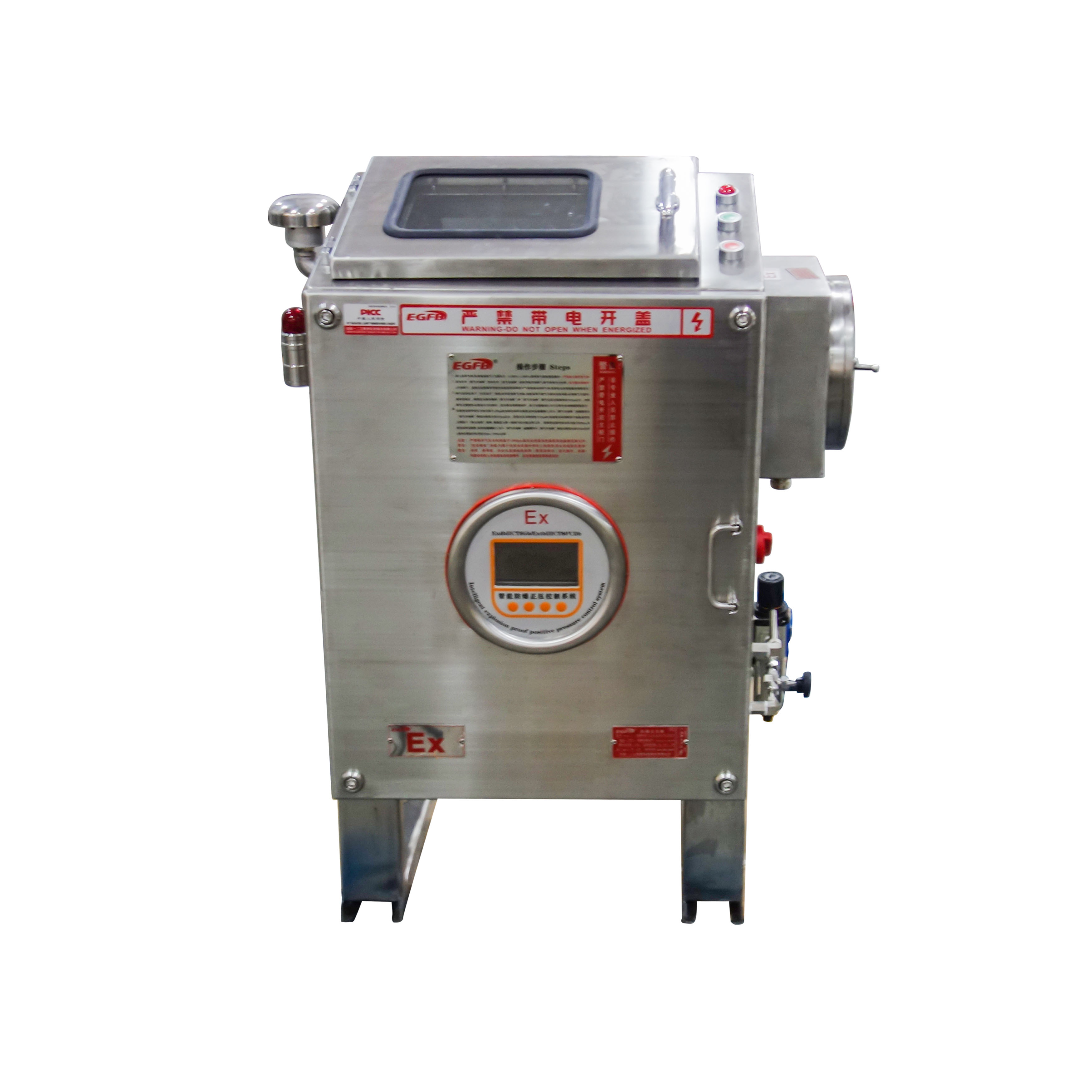

BXK-系列防爆控制箱(尺寸可根據客戶要求定制,有鐵箱,不銹鋼箱)

注:隔爆型防爆箱內部用戶可自行加裝非防爆元件

五、BXK防爆控制箱安裝、使用與維修

1.控制箱盒在下列環境中能可靠地使用

a)海拔不超過2000m

b)運行環境溫度一般不低于-20℃,不高于+40°℃

c)周圍空氣相對濕度不大于95%(+25℃);

d)在工廠具有IIA、ⅡIB級爆炸性氣體環境中

e)無雨雪及其它液體侵入的環境中

f)與水平面垂直或平行安裝,防止傾斜和側翻

2.安裝前應檢查防爆配電箱銘牌上所列的基本數據是否符合實際使用條件

安裝時內外接地螺釘應可靠接地,***電氣間隙不小于5-6.3mm、爬電距離不小于8-10mr

4.接線后應仔細檢查隔爆面,如有磕碰劃傷應按有關規定處理,合格后涂204-1防銹油。

無論何種接線,必須將橡膠密封圈壓緊,以***橡膠密封圈的密封性能

6.在檢修、維護時必須“嚴禁帶電開蓋”同時切斷前級電源。

7.引入裝置橡膠密封圈采用3001耐用油橡膠制作,在使用維護過程中如發現老化應向制造廠家購買,并及時更換

8.防爆配電箱更換元件時,應確保元件符合其本身的使用說明書要求。

9.在維護修理時,應妥善保護各隔爆接合面

10.防爆箱需間隔30天定期維護隔爆面(戶外可根據實際情況)涂204-1防銹油,防止隔爆面生銹、氧化。
