產品簡介：

框式攪拌機是目前先進、理想的機型，具有自動化程度高、攪拌質量好、效率高、能耗低、噪音小、操作方便、卸料速度快、襯板及葉片使用壽命長，維修保養方便等優點。

框式攪拌機適用于塑性、干硬性、輕骨料混凝土及各種灰漿、砂漿的攪拌。

非標設備，可根據用戶水質、水溫、腐蝕性、黏度等條件，制造各種不同規格的機械攪拌機。

其中，減速機有國產、進口或者擺線針、齒輪減速多種選擇；攪拌桿和攪拌漿葉有不銹鋼、碳鋼防腐和塑料等多種材質。

JBK框式攪拌機型適用于給水和排水工程中的混合池、反應池與各種劑的混合及反應過程的攪拌。

構造及工作過程：

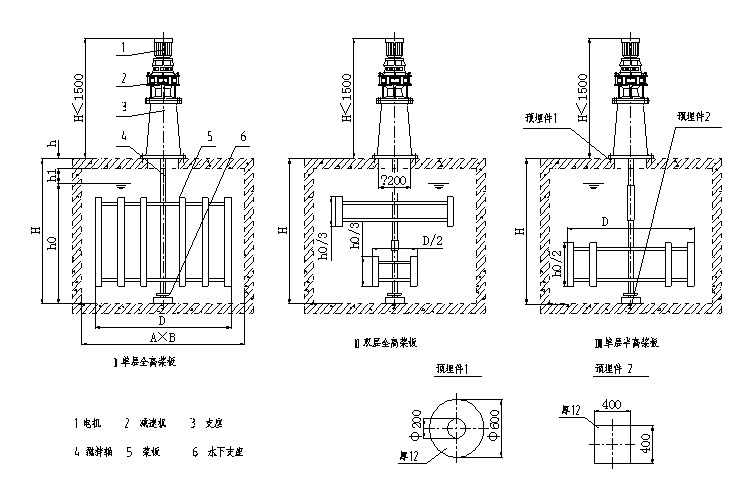

JBK型框式攪拌機由電機、減速機、機架、攪拌軸、槳板、聯軸器、水下支座等組成。

根據密封方式可分為：A型：帶有機械密封，B型：不帶密封，C型：其它密封方式，可適用于不同密封要求的場合。 驅動裝置采用普通電機或防電機、擺線針輪減速機，驅動裝置主軸通過聯軸器與攪拌軸聯接，攪拌軸由軸承支承，具有足夠的強度和較高的穩定性。 攪拌機槳葉采用45度折葉槳，可產生軸向、徑向和環向分流，使物料與水快速充分混合，滿足工藝要求。

產品優勢：

1、構造簡單、運行平穩可靠、攪拌均勻，無堵塞現象，維護簡便；可以在要求的混合時間內達到一定的攪拌強度，滿足混合速度快、均勻、充分等要求，而且水頭損失小，并可適應水量的變化，適用于各種水量的水廠。

2、整機采用帶電機擺線針輪減速機直接傳動，結構簡單、緊湊、安設于水池中心，運行平穩，溶解效率高。
3、每臺攪拌機配備一臺減速機，減速機采用K-H-V行星傳動原理以及短輻擺線齒形相結合的新穎傳動機械，此減速機具有強大的承載能力，高減速比，高傳動效率，較小的體積，極低的噪音以及較長的使用壽命。在的運行范圍內，減速機能連續運行。

用途：
主要用于給水廠、污水處理廠投加藥劑的溶解攪拌。

注意事項：

1、貯運過程中，長軸盡量直立放置，如水平放置應防止擠壓變形。

2、起吊時注意避免碰撞。

性能說明：

框式攪拌機采用框式結構，運行時能形成的流動狀態是上下兩個循環流和較強的湍流。

產品特點：

1）傳動環節少，機械效率高，結構緊湊，運行平穩；

2）占地面積小，處理量大，能耗低；

3）安裝、運行、維護費用低；

4）可在要求的混合時間內達到一定的攪拌強度，滿足混合速度快、均勻、充分等要求，且水頭損失小，并可適應水量的變化以適用于各種水量的水廠。

結構特點：

加藥攪拌機結構簡單，葉片用扁鋼制成，焊接或用螺栓固定在輪轂上，葉片數是2、3或4片，葉片形式可分為平直葉和折葉氏兩種，即根據葉片的形狀特點不同可分為平槳式攪拌器和斜槳式攪拌器。平槳式攪拌器產生的是徑向力，斜槳式攪拌器產生的是軸向力，槳式攪拌器適用于低黏度的液體，懸浮液及溶解液攪拌。

池長×寬×高是多少？水下材質要求，葉輪直徑是多少？轉速是多少？含不含工作橋？

安裝方法：

1）安裝前，應核對與安裝設備有關的基礎尺寸是否符合安裝要求。

2)將減速機支座與連接底板緊固后，水平放置在土建預埋件上相應位置， 校正支座與減速機連接平面是否水平，并加以調整至水平狀態。

3）連接攪拌機軸與減速機底座。

4）對于具有水下支座的框式攪拌機：將水下支座與連接底板緊固后，水平放置在池底的土建預埋件上相應位置，校正支座平面是否水平，中心位置應位于減速機支座中心的垂心，并加以調整至水平狀態。

5）對于具有水下支座的框式攪拌機：連接攪拌機軸和水下支座，手工盤動減速機支座內半聯軸器，此時，轉軸應轉動靈活，水下支座應無明顯位移。

6）對于具有水下支座的攪拌機：先點焊固定水下支座連接底板與 基礎預埋板，然后點焊固定減速機支座連接底板與基礎預埋板。

7） 手工盤動減速機支座內半聯軸器，此時，轉軸應轉動靈活。如轉動有卡滯現象，應重新固定，直至調整到好的狀態。焊接固定減速機支座連接底板與基礎預埋板。對于具有水下支座的攪拌機，應接著焊接固定水下支座連接底板與基礎預埋板。

8）安裝槳板及驅動部件（減速機、電機）。

9）適當擰緊半聯軸器上螺栓螺母。

調試方法：

1）調試前，依減速機要求進行注油。

2）檢測驅動電機的絕緣程度，對地絕緣電阻不得低于5MΩ。

3) 按電機連接方法要求連接電機與控制系統�？刂葡到y的接線參見電控原理圖及使用說明。

4）攪拌機安裝后正式使用前必須進行試運轉，在空轉正常的情況下，再逐漸加載運轉。試運轉中設備應運行平穩，無異常振動。
