南京藍深潛污泵自動耦合裝置安裝說明：

本說明適用于潛水泵濕式安裝方式，（以下零件序號請參照“自動耦合裝置軸面圖”）

A、安裝過程的前處理。注：DN200~DN500需A過程。DN50~DN150無需過程。

1、底座（11）地腳螺栓孔的位置。

  根據設計施工圖，在污水池澆注混凝土前，將底座（11）安裝的地腳螺栓孔留好。其預留孔的中心與安裝系統的Z軸線的位置符合底座固定螺栓分布圖（見表1），預留孔的大小為100*100的方孔。

2、進一步核準Z軸線與出墻管中心，與地腳螺栓預留孔的中心線以及池口支撐塊的中心線應在同一軸面內，而尺寸應符合安裝系統圖的要求，方可進行澆注。

 B、安裝過程

1、確定支承塊（2）的位置

在排水管道一側的池口壁上劃一豎線記號，使豎線在排水管中心的平面內，該豎線作為支承塊（2）安裝對稱基準線。

2、安裝支承塊（2）

使支承塊（2）的中心線與池口安裝基準線重合，按支承塊（2）的槽距在池壁中心鉆兩孔（參照脹錨螺栓大�。�，插入脹錨螺栓（1）把支承塊（2）固定，但不要完全擰緊。

3 - a 安裝底座（DN50~DN150）

3.1 - a 確定底座的正確位置，把底座放入池底，自支承塊（2）上掛下一根鉛垂線，使其與支承塊（2）的中心線重合，根據鉛垂線找正底座（11）的中心線，并注意使支承塊（2）上的兩圓錐體中心和底座（11）上的兩圓錐體中心在同一鉛重面上，劃好底座（11）地腳螺孔的位置。

3.2 - a 打底座（11）地腳螺孔：移開底座（11），根據劃好的孔位和脹錨螺釘（12）直接的大小鉆孔，把孔中的灰屑清除，放上底座（11），插入螺栓（12）并擰緊。

3 - b 安裝底座（DN200~DN500）

3.1 - b 安裝底座（11）的正確位置：把底座（11）放入池底。自支承塊（2）上掛下一根鉛垂線，使其與支承塊（2）的中心線重合；根據鉛垂線找正底座（11）的中心線，并注意使支承塊（2）上的兩圓錐中心和底座（11）上的兩圓錐體中心在同一鉛垂而上，調整好地腳螺栓在預留孔中的位置。

3.2 - b 澆注預留孔，用混凝土澆實預留孔，注意保證地腳螺栓在孔中的位置及螺栓露出地面的長度。在澆注完畢后再一次核準地腳螺栓的安裝尺寸。

澆注后，保養期為15天（注意：高質量混凝土，足夠的地腳基礎厚度，是泵無震動工作的不可缺少的條件）。

4、安裝導軌

如果池深小于6米，則把兩根導管（10）根據池深鋸短裝好在支承塊（2）和底座（11）之間，兩頭分別套入支承塊（2）和底座（11）的錐形中，并務必使導管垂直。

如果池深大于6米，則用聯管器（5）將導管（10）與短導管（3）聯接起來，并用內六角螺釘（4）緊固，然后再把導管裝在支承塊（2）放底座（11）之間，并務必使導管垂直。

5、固定支承塊（2）底座（11）和導管（10）所組成的系統；

再次檢查支承塊（2）、導管（10）與底座（11）確使它們垂直，并使支承塊（2）中心線與底座（11）中心線在同一平面內，后緊固系統中所有螺釘，使整個系統在垂直與水平方向都無活動余地。

6、安裝排水管路

根據安裝圖，用螺栓及密封墊圈等依次聯接好排水管，可曲撓橡膠接頭、彎管、出墻管、旋啟式止回閥、楔式閘閥等，并用混凝土將出墻管與墻體填實。

7、裝支架

將型面墊圈（6）嵌入支架（7）內，注意型面墊圈（6）安裝的方向性，其橡膠法蘭邊一樣厚的是與電泵法蘭面接口的，而橡膠法蘭有厚薄的一邊與底座接口的；并要使厚處在安裝孔的上端，用螺栓（9）、墊圈（8）將支架固定在泵出水口的法蘭上，為保證其密封性，應將螺栓交替對角擰緊。

8、吊入水泵

將鏈條裝在電泵的吊環孔內，將水泵吊起，使其沿導管滑至污水池內，后卡在底座（11）兩側面的筋板上，這樣由于泵本身的重量，可以使泵自動地獲得正確的工作位置，保證泵出水口與底座的密封性能。

9、調整浮球開關位置

用戶根據設計要求或自己的需要，調整浮球開關位置，以達到根據池內水位變化，控制電泵的啟、停，水位應使液面淹沒渦殼。

10、附建議

安裝完畢后，可以澆灌混凝土斜坡底面，污池一周的斜坡的選擇，應適合污池的尺寸，一般來說，水平與垂直尺寸定比為2:1

11、水泵的起吊

為了方便用戶吊水泵之用，水泵設有一個的扣眼，提升電泵前，將扣眼掛在起重鉤上，將尼龍繩和鏈條從圓孔中穿過，將繩頭拉直，扣眼沿著尼龍繩和鏈節下滑，當放至合適的位置，將尼龍繩放松時，鏈條中的某一鏈節會與扣眼咬合鎖緊，此時即可起吊提升水泵，利用扣眼同樣可以安全，方便地將泵安放在予定位置。

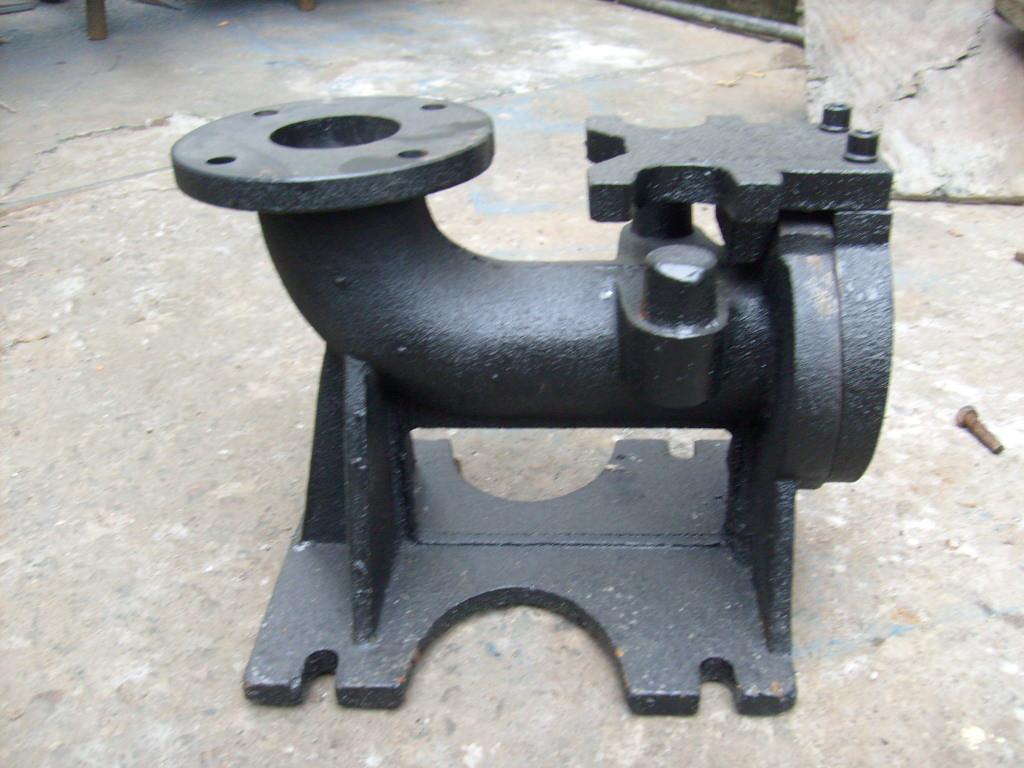

南京藍深制泵集團潛污泵自耦裝置結構形式：

潛污泵自動耦合裝置工作原理，是通過導軌的輸送將水泵準確地輸送到安裝位置，通過水泵自身的重量將水泵的出水口與排水底座的自耦聯接口相連接并壓緊。雖然基本結構一樣，但從細節上看，國內的廠家耦合裝置的設計與國外的產品相比，還有一定的差距。國外的耦合裝置強度更大，結構更結實，耦合和脫離時更輕松，管道之間的密封更可靠。

國外的自動耦合系統采用的是雙導軌裝置和一個導爪式定位裝置，可將水泵平穩地導引至底座的安裝支架上。在安裝和拆卸的過程中，由于兩條導軌的位置被充分地分開，使得在泵的安裝和拆卸的過程中的定位變得非常的方便和平穩。對于一些特殊危險環境中的要求，還提供有防爆特性的導爪。為了確�？煽�、無泄漏的安裝，采用可替換的彈性密封圈密封底座支架與泵之間的連接，每當水泵被拉出來檢修的時候，這種密封圈就可以十分簡便地進行更換，并且成本非常低。當水泵放置到位時，連接著水泵的導爪通過與支架之間的旋轉支撐可以非常方便和可靠地幫助水泵落實到位。支架與導爪的契合面可非常穩定地嚙合。因此自動耦合裝置能夠使水泵安裝更牢固，避免了水泵的傾斜、泄露和不當的振動。而且在水泵需要被移除時，能夠輕松、可靠地拆卸。

自動耦合裝置有以下幾種：

GAK50    型潛水排污泵的自動耦合裝置（鑄鐵）

GAK65    型潛水排污泵的自動耦合裝置（鑄鐵）

GAK80    型潛水排污泵的自動耦合裝置（鑄鐵）

GAK100    型潛水排污泵的自動耦合裝置（鑄鐵）

GAK150    型潛水排污泵的自動耦合裝置（鑄鐵）

GAK200    型潛水排污泵的自動耦合裝置（鑄鐵）

GAK250    型潛水排污泵的自動耦合裝置（鑄鐵）

GAK300    型潛水排污泵的自動耦合裝置（鑄鐵）

GAK350    型潛水排污泵的自動耦合裝置（鑄鐵）

GAK400    型潛水排污泵的自動耦合裝置（鑄鐵）

GAK450    型潛水排污泵的自動耦合裝置（鑄鐵）

GAK500    型潛水排污泵的自動耦合裝置（鑄鐵）

GAK600    型潛水排污泵的自動耦合裝置（鑄鐵）
