南京藍深制泵集團股份有限公司WQ15-10-1.5潛水電泵

藍深集團潛水排污泵

電機功率1.5KW

鑄鐵材質

出水口徑50mm

配10米電纜

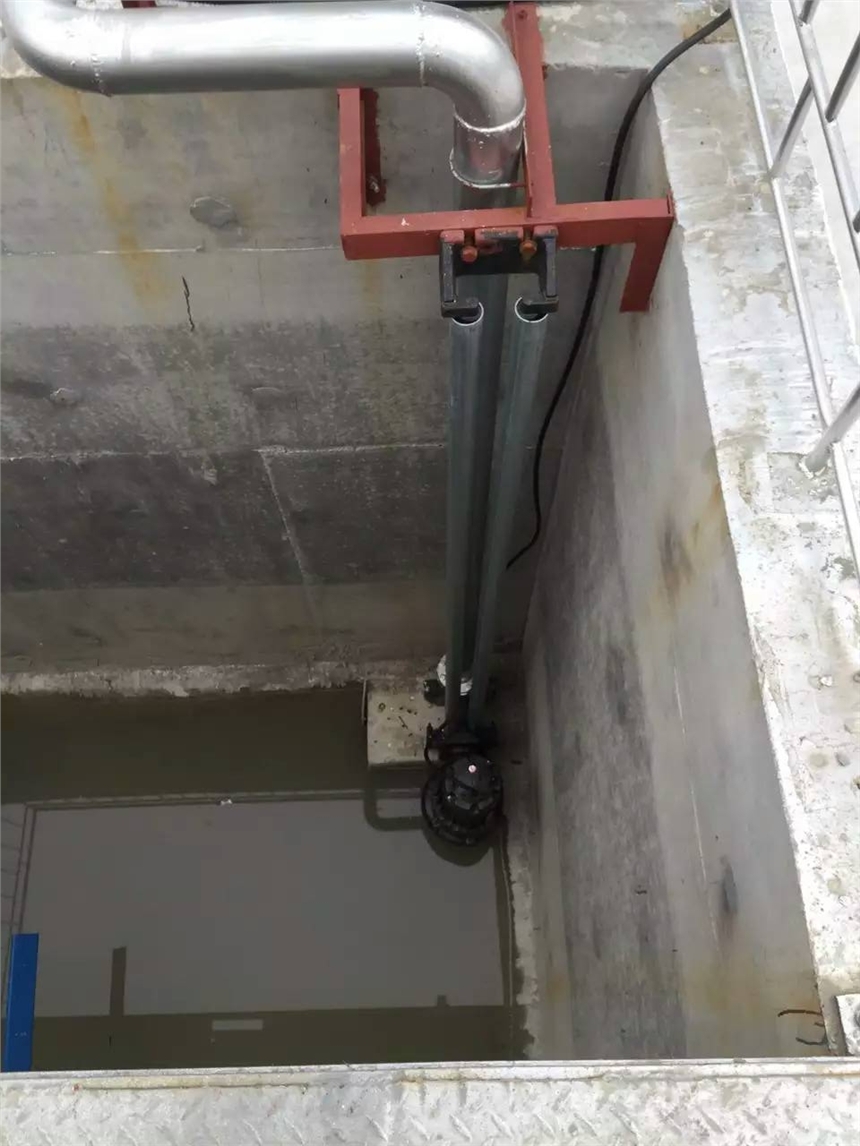

藍深潛污泵安裝一只固定式的出水連接彎管，泵能通過兩根平行導桿或導索裝置降至井中就位，并能通過自動耦合器，將泵出水口自動地與出水彎管支撐座連接。同時，在檢修時應能使水泵方便地提升至地面以上。

泵體與出水彎管支撐座之間的密封可方便地通過泵垂直降下移動來完成，出水彎管支撐座和滑動的導向耦合裝置應作為泵設備的一個重要組成部分。泵設備的整個重量應靠自動耦合裝置法蘭之間的接觸而緊緊地壓在出水彎管上。

潛水電泵及其附件、電纜等，應能夠浸沒在10 米的水深中連續運行而不會破壞，并應有可靠的密封性。部件中必須作裝配記號，在需要的地方應配定位銷，確保在現場能正確地再次裝配和定位。

（2）標識

不銹鋼銘牌必須牢固地固定在每臺泵明顯的位置上，銘牌采用沖壓的數字標記。每臺泵須配置起吊的不銹鋼吊耳，其位置應該位于泵的重心附近，并設置不銹鋼吊鏈。

潛污泵的專用提升裝置必須保證檢修人員在地面位置就可安全可靠的將泵提升上來（配專用的鏈條轉換環及轉換環的固定件）。

潛污泵驗收：

藍深潛污泵出廠前有一套完善的質量檢查制度，以保證所有影響產品的安全性、可靠性、操作性能以及長期運轉性能的各種因素都已經過考慮，并對加工、檢驗及測試設備進行必要的試驗、檢驗和標定。

潛污泵制造、檢驗、試驗和驗收時，應按相關的標準、規范、規定進行。

制造潛污泵所使用的材料進行檢驗，并出具材料出廠合格證、材料檢驗和試驗記錄。

按相關標準、規范、規定中的要求，對泵的主要轉動元件進行靜、動平衡試驗。

潛污泵的所有承壓零部件，包括冷卻夾套，都必須按規定在制造廠的車間內做靜壓試驗，靜壓試驗壓力不得小于關閉揚程（零流量）的2 倍且不應低于0.2MPa。

在規定的試驗壓力下，泵的任一部分均不得有變形或出現變形的跡象以及其它缺陷。潛污泵的泵性能試驗以及電機性能試驗應按相關標準中的規定進行，各項指標的允差應符合相關標準中的規定。

對于所供貨的泵，南京藍深提供的潛污泵性能曲線應從關死點（零流量）出發，并至少延伸至額定點流量的130%，并應包括如下內容：買方的泵位號，泵的型號和規格，試驗轉速，試驗介質和溫度，流量—揚程曲線，效率曲線，軸功率曲線，設計工況點。

南京藍深潛水排污泵主要部件由葉輪、泵體、底座、潛水電機。水泵和電機是同一根軸，由于水泵進水口位于整個排污泵下端，能抽吸地面積余污水。葉輪為雙流道，防堵塞、防纏繞、可排含大顆粒固體和長纖維雜質污物。配控制柜，對泵的漏水，漏電，斷相、短路、過熱，電機過載及超溫等保護；同時也可遠程操控泵的啟與停。加配液位浮球開關，對水池水位進行自動監控，根據水位高低自動控制水泵的啟停。移動式安裝：出水口彎頭，接軟管實現移動式安裝。介質溫度-15℃～+60℃，介質重度為1-1.3kg/dm 3 ，PH值在4-10范圍內。

藍深集團潛水排污泵適用于城市污水處理廠排放系統、住宅區的污水排放站、地鐵、地下室、人防系統排水站、市政工程、建筑工地中稀泥漿的排放、養殖場污水排放及農村農田灌溉、自來水廠的給水裝置、礦山勘控及水處理設備配套、水利工程給水、排水等。

藍深潛污泵質保期說明：

南京藍深潛污泵從設備運行驗收合格之日起十二個月內對所提供設備進行全面的保養維

護，以保證設備連續、有效的正常運行。

在質保期的第二十四個月，南京藍深售后部門會去往現場對設備進行常規的檢驗檢查。

藍深潛污泵備品備件的供貨：

南京藍深制泵集團潛污泵提供隨機備品備件、專用工具、正常運轉 2 年所需備品備件的詳細清單，

·隨機備品備件和專用工具清單單列于供貨清單內，附裝箱清單。

·正常運轉2年需要的備品備件和推薦給業主的備品備件，終生維保

供貨范圍說明：

規定了潛水泵的制造、供貨、工廠試驗、安裝、現場檢驗和調試技術要求。

藍深潛污泵主要組成部分及供貨范圍：

.裝配完整的潛水泵（包括泵殼、葉輪、機械密封、泵軸等）

· 耐磨環

· 潛水電機

· 基座、鴨腳彎頭及耦合裝置

· 提升裝置（導桿、支架、鏈及緊固螺栓等）

· 每臺泵需提供20米水下電纜及保護套、接頭、緊固件、電纜接線箱

· 就地控制箱（含：滲漏、過熱、低液位、漏電保護裝置）

電控柜到就地設備的所有動力、控制、信號電纜以及電纜橋架、配管（含熱鍍鋅鋼管、阻燃金屬軟管、接頭等全部附件）

· 所有連接附件、化學地腳螺栓
