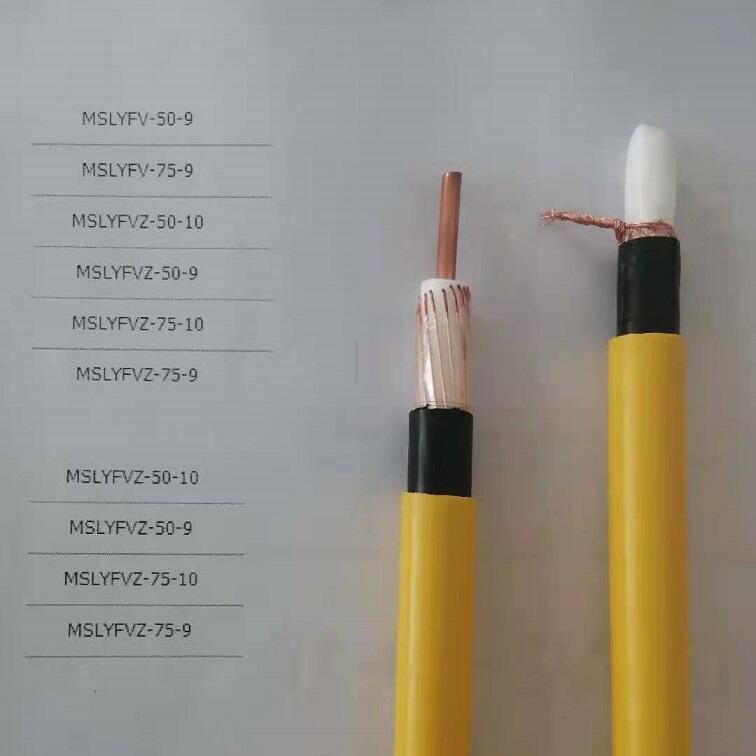

礦用漏泄同軸電纜

型號

產品名稱

用途13013211198

導體長期允許
工作溫度/℃

MSLYFVZ-50-9

煤礦用50-9單護套漏泄同軸電纜

30MHz-150MHz頻段里的信號傳輸連接饋線，該電纜在煤礦里必須單獨敷設使用

65

MSLYFYVZ-50-9

煤礦用50-9雙護套漏泄同軸電纜

MSLYFVZ-75-9

煤礦用75-9單護套漏泄同軸電纜

適用于煤礦坑道，隧道，地下室內的75Ω，60-150MHZ頻段里的信號傳輸的連接饋線

MSLYFYVZ-75-9

煤礦用75-9雙護套漏泄同軸電纜

型號及規格

MSLYF （ Y ） VZ-50-9

指標特性

內導體銅線或銅包鋁

?3.5mm

物理發泡絕緣外徑

?8.8mm

編織外導體

單線直徑0.2mm 軟銅線 3 × 24 編織

黑色聚乙烯內護套

?11.3mm

黃色阻燃聚氯乙烯外護套

?13.8mm

電氣特性

絕緣耐壓（介電強度）

1.5KV1min 不擊穿

內導體直流電阻（2 0 ℃時 ）

≤ 1.80Ω/km

電壓駐波比

0-300MHZ 內≤ 1.2

絕緣電阻

≥ 1000MΩ?km

特性阻抗

5 0 ± 3Ω

耦合損耗

60MHZ

8 5 ± 10dB

150MHZ

75 ± 10dB

衰減常數

60MHZ

≤ 40 dB/km

150MHZ

≤ 60 dB/km

工程數據

速比

0.85

環境溫度

－4 0 ～＋ 55 ℃

安裝敷設最小半徑

－1 5 ℃

小彎曲半徑

125mm

使用頻段

6 0 ～ 150MHZ

重量

0.23kg/m

型號及規格

MSLYF （ Y ） VZ-75-9

指標特性

內導體銅線或銅包鋁

?2.0mm

物理發泡絕緣外徑

?8.8mm

編織外導體

單線直徑0.2mm 軟銅線 3 × 24 編織

黑色聚乙烯內護套

?11.3mm

黃色阻燃聚氯乙烯外護套

?13.8mm

電氣特性

絕緣耐壓（介電強度）

1.8KV1min 不擊穿

內導體直流電阻（2 0 ℃時 ）

≤ 5.5Ω/km

電壓駐波比

0-300MHZ 內≤ 1.2

絕緣電阻

＞1000MΩ?km

特性阻抗

75 ± 3Ω

耦合損耗

60MHZ

75 ± 10dB

150MHZ

80 ± 10dB

衰減常數

60MHZ

≤ 40 dB/km

150MHZ

≤ 55 dB/km

工程數據

速比

0.84

環境溫度

－4 0 ～＋ 55 ℃

安裝敷設最小半徑

－1 5 ℃

小彎曲半徑

125mm

使用頻段

6 0 ～ 150MHZ

重量

0.20kg/m
