隨州橋架抗震支架-隨州單層橋架抗震支架-針對不同項目，其施工范圍不一樣，深化出來的清單也不一樣，所以前期需要跟甲方溝通清楚抗震支架深化設計方案的施工范圍：包含但不限于消防管道、通風管道、給排水管道、橋架、風機設備等有抗震要求的設施進行抗震支架深化設計。嚴格按照《建筑機電工程抗震設計規范》（GB50981-2014）進行抗震支吊架深化設計。

隨州橋架抗震支架-隨州橋架側向抗震支架大樣圖

1、隨州風管側向抗震支架-通風空調

（1）多根管道共用支吊架或管徑大于等于300mm的單根管道支吊架，宜采用門型抗震支架。

（2）矩形截面面積大于等于0.38平米和圓形直徑大于等于0.7m的風道可

采用抗震支架。

（3）防排煙風道，事故通風風道及相關設備應采用抗震支吊架。

（4）水平管線距垂直管線600mm范國內設置側向支撐,垂直管線更面大于015 m應設置抗震支撐:水平管道在安裝柔性補償器或伸第節的兩端應設置抗震支吊架。

（5）鍋爐房、制冷機房、熱交換站內的管道；

隨州多管側向抗震支架-隨州機電管線抗震支架

2、隨州給排水管道抗震支架-隨州機電管線抗震支吊架

（1)室內給水、熱水以及消防管道管徑大于或等于DN65 的管道；

(2)房內的管道

（3）當管道中安裝的附件自身質量大于25 kg時,也應設置側向及縱向抗震支品架。

（4）水平管線距垂直管線600mm范國內設置側向支撐,垂直管線距地面大于0.15 m應設置抗震支撐水平管道在安裝柔性補償器或伸縮節的兩端應設置抗震支吊架。

（5）氣體滅火管道公稱直徑大于或等于50mm的主干管道,垂直方向和水平方向至少應各安裝一個防晃支架,當水平管道改變方向時，應設防晃支架。當抗震支架與防晃支架重合處,可只設抗震支架。

（1）對于內徑不小于60mm的電氣配管及重力不小于150N/m的電纜梯架、電纜槽盒、母線槽均應進行抗震設防。

（2）當線路采用金屬導管、剛性塑料管、電纜梯架或電纜槽盒敷設時，應使用剛性托架或支架固定，不宜使用吊架。當必須使用吊架時，應安裝橫向防晃吊架。

（3）當金屬導管、剛性塑料導管、電纜梯架或電纜槽盒穿越防火分區時，其縫隙應采用柔性防火封堵材料封堵，并在貫穿部位附近設置抗震支承；

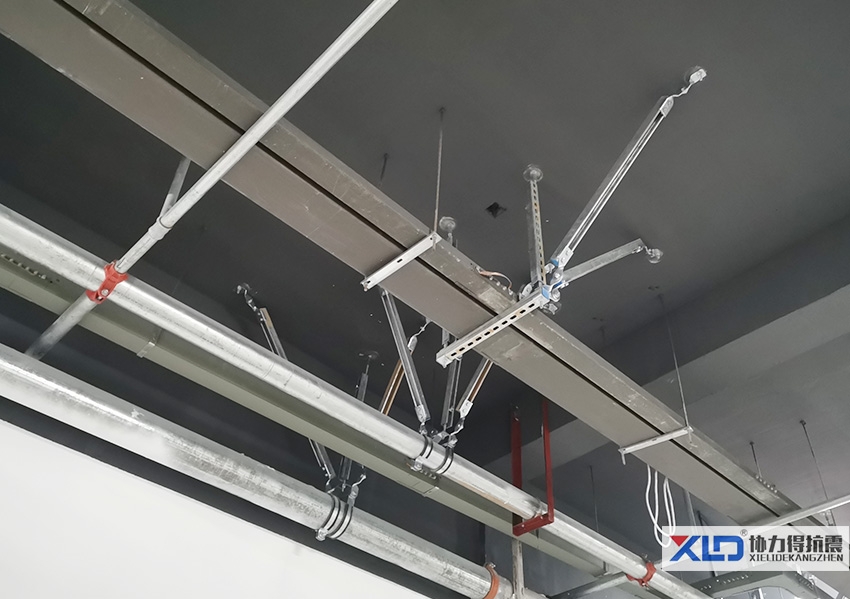

隨州橋架側向抗震支架-橋架側縱向抗震支架-橋架雙向抗震支架
