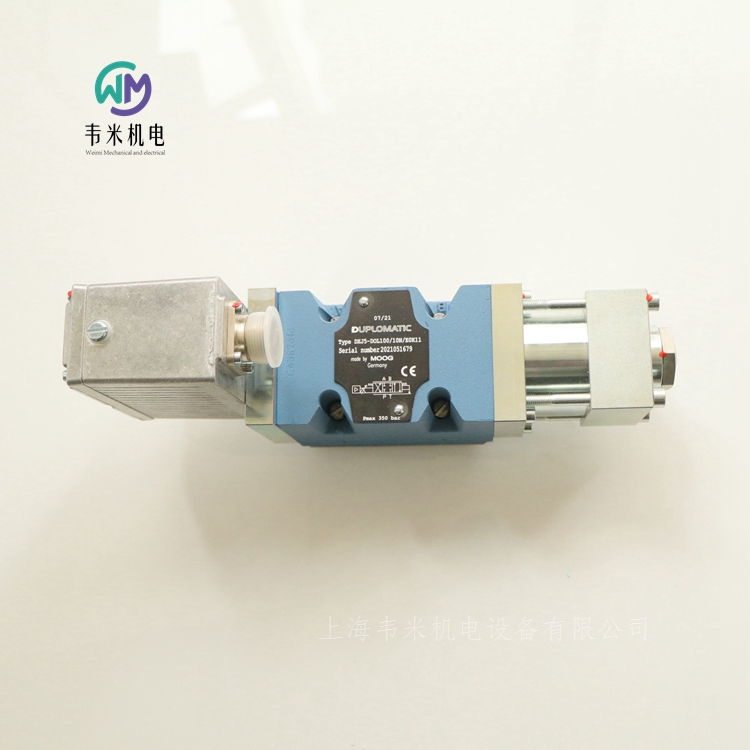

意大利迪普馬電液伺服閥DXJ5-D0L100/10N/E0K11，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

意大利迪普馬DUPLOMATIC電液伺服閥帶集成放大板DXJ5系列
板式安裝ISO 4401-05 (CETOP R05)
大工作壓力 350 bar
四通伺服比例閥DXJ5的閥芯在閥套內移動。該閥由線性力馬達直接驅動，從而獲得獨立于系統壓力的高動態性能。閥芯位移由線性傳感器(LVDT)閉環控制，從而確保高精度和重復性。
該閥可提供兩種不同的流量控制范圍，大至100 l/min，閥芯零遮蓋，安裝面尺寸符合ISO 4401 (CETOP RP 121H) 標準。
該閥的特點是其集成式放大板基于SMD 技術，可以保證標準調節和簡易電氣接線。除了可能需要電氣調節零點外，該放大板不需要任何調節。
適用于位置、速度和壓力的閉環控制應用。斷電時或者參考輸入信號為零時，閥芯自動回到中位。在此位置，閥有一個小泄漏量，取決于工作壓力。
可提供外泄型。
技術參數 (在油溫50℃，液壓油粘度36cSt條件下測得)
大工作壓力
P - A - B口   350bar
T口 (標準)   50bar
T口帶Y口  350bar
公稱流量Qnom (P-T壓差Δp 70)  60 - 100l/min
零位泄漏量 (p=140 bar時)  l/min   ≤ 3% Q nom
滯環  < 0,2% In
閾值  < 0,1% In
溫度漂移(ΔT= 50°C時)  < 1,5% In
響應時間  ≤ 20ms
三軸振動  30g
符合CEI EN 60529的保護等級   IP 65
環境溫度范圍  -20/+60℃
油液溫度范圍  -20/+80℃
油液粘度范圍  5 - 400cSt
油液允許的高污染度  根據ISO 4406:1999等級 17/15/12
推薦油液粘度  25cSt
重量6.3kg
電氣特性
外接保險絲 = 2,5 A
所有導線的小截面積 ≈ 0,75 mm2
進行閥的電氣連接時(屏蔽，接地保護)，必須采取合適的措施，從而確保不會因為當地不同的接地電勢造成過高的接地電流。
差動信號線和閥芯位置信號線，必須與閥側的配套插頭防護罩以及電控箱側的0V (信號地)連接。
EMC：滿足EN 55011:1998，等級B的要求，并且抗干擾調節符合EN 61000-6-2:1998。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對HFDR 油液（磷酸酯），使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。當工作油溫高于80 °C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
安裝
在不影響正確操作的條件下，DXJ5閥可在任意方向安裝。閥可通過螺釘安裝在平面度范圍0,01/100mm和粗糙度Ra < 0,8 ?m的安裝面上。如果相關值達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。安裝時，請注意環境和閥的清潔度。
迪普馬DUPLOMATIC伺服閥訂貨型號：
DXJ5-D0L060/10N/E0K11
DXJ5-D0L100/10N/E0K11
DXJ5-D0L100/10N/E1K11

意大利迪普馬DUPLOMATIC防爆型電磁方向控制閥
DS3K* ISO?4401-03 (CETOP 03)
DL5BK* ISO?4401-05 (CETOP 05)
DSP5K* CETOP P05
DSP5RK* ISO?4401-05 (CETOP R05)
DSP7K* ISO?4401-07 (CETOP 07)
DSP8K* ISO 4401-08 (CETOP 08)
DSP10K* ISO 4401-10
這些閥中，規格ISO 4401-03 (CETOP 03)為直動式，規格CETOP P05，ISO 4401-05 (CETOP R05)，ISO 4401-07(CETOP 07)，ISO 4401-08 (CETOP 08)和ISO 4401-10為先導式。
此電磁方向控制閥符合ATEX 94/9/EC標準，適合在潛在易燃易爆環境下使用，符合ATEX II 2GD（溫度等級T4或者T5）或者用于礦井的I M2。見4節ATEX分類，工作溫度和電氣特性。
與上述標準一致的聲明，總是和閥一起提供。
低溫型（至- 40 °C）也可提供。
DS3K*和DL5BK*型閥供貨時經過表面鍍鋅鎳處理，確保其耐鹽霧腐蝕性能力達600小時；DSP*K*型閥， 表面處理根據客戶要求提供。
工作極限
不同型號閥流量限制和工作壓力之間的關系。 數據測量按照ISO 6403 標準，電磁鐵工作溫度為額定溫度，供應電壓為額定電壓90%測得。并且使用了粘度為36 cSt的礦物液壓油，在溫度為50 °C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。
4通閥處于3通工作狀態時，亦或者A口或B口封閉，或者無流量時的工作極限，會相應的降低。
ATEX分類，工作溫度和電氣特性
可應用和安裝于潛在易燃易爆氣體環境中的閥， 根據ATEX指令描述， 迪普馬認證了閥和線圈的組合；供貨通常包括遵照指示的聲明和操作，以及維護手冊，包括在潛在易燃易爆環境下正確使用閥所需要的所有信息。
根據ATEX指令，安裝在這些閥上的線圈已經經過單獨的認證，因而適合在潛在易燃易爆氣體環境中使用。
閥的ATEX分類
此閥可應用和安裝于潛在易燃易爆環境中，包括:
ATEX II 2G、ATEX II 2D：*KD2 用于易燃易爆區域，由氣體、蒸汽、迷霧或者空氣/粉塵引起，有時也可能是混合物造成
ATEX I M2：*KDM2 用于礦井的地下部分，以及可能受到甲烷和/或者易燃粉塵危及的此類礦井的地表裝置部分。一旦發生易燃易爆環境，此設備應當斷電。
線圈的ATEX分類
防爆閥的線圈有自身獨特的標簽，包含了相關ATEX標記。 特制的線圈外殼機械結構是為了確保其抵抗可能的內部爆炸，并防止爆炸向外部環境蔓延，符合“Ex d” 型防護(防爆線圈)。
此外，電磁鐵的設計也是為了維持其表面溫度低于相關等級的限制。R* 型線圈(交流電源供電) 包含內置的整流電路。
工作溫度
此類閥按照其 高表面溫度（EN 13463-1）進行分類，其中 高表面溫度必須低于閥所使用的分類區域中，氣體、蒸汽和粉塵的燃點。
II類組別的閥，也可用于限制更少的溫度等級（表面溫度允許更高）。
電氣連接
接線
為了實現線圈的電氣連接，必須適用接線端子，接線端子包含在接線盒中，可旋開固定蓋板 的4個螺栓。 電氣連接極性獨立。 做電氣連接時，很重要的一點就是必須連接接線端子盒中的接地點(M4螺栓)，可通過合適的導線和系統的主接地線一起實現。
在線圈殼體的外部，有一個接地點(M4螺栓)，可確保閥和系統主接地線之間的等勢性；連接此點，從而確保實現EN 13463-1標準，強制驗證潛在易燃易爆氣體環境中各元件的等勢性(各元件之間的 大電阻需為100 Ω)。
在電氣接線的 后，必須重新拆開接線盒的蓋板，檢查蓋板座中的密封位置是否正確，并使用4.9-6 Nm的扭矩緊固4個M5的螺栓。
電氣連接必須按照ATEX標準中的規則說明進行。
電流過載保險絲和開關電壓峰值
每一個閥的上游，必須連接一根合適的保險絲 (根據IEC 60127標準， 大3 x)，或者連接一個作為短路保護的電動開關，帶短路以及熱瞬時跳 閘。保險絲的切斷功率必須超過或者和電源短路電流一致。保險絲或者保護電動開關必須放置在危險區域之外，或使用防爆遮蓋物進行保護。
為了保護閥連接的電器設備， 線圈中有一個保護電路，電感關閉時觸發，可減小電壓峰值。
意大利迪普馬DUPLOMATIC防爆電磁閥訂貨型號：
DS3KD2-S4/10V-R240K9T02/CM



意大利迪普馬DUPLOMATIC液動方向控制閥DSA系列
板式安裝
DSA3 ISO 4401-03 (CETOP 03)
DSA5 ISO 4401-05 (CETOP R05)
技術參數 （在溫度50°C，油液粘度36 cSt條件下測得）
公稱流量 l/min 75 120
環境溫度范圍 °C -20 / +50
油液溫度范圍 °C -20 / +80
油液粘度范圍 cSt 10 ÷ 400
油液允許的 高污染等級 根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度 cSt 25
 DSA* 閥是氣動方向控制閥，提供三通或四通設計，并且具有各種可互換的閥芯，安裝面尺寸符合 ISO4401 (CETOP RP121H) 標準。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。
該閥可提供2位或者3位設計帶彈簧回位，或者2位帶機械回位。
外泄油口Y適用于(標準)規格ISO 4401-05 (CETOPR05) 。當T口回油背壓大于25 bar時，此油口必須連接。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 °C 時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
工作極限
圖中曲線反映了不同閥芯機能的流量限制和工作壓力之間的關系。數據測量按照ISO 6403 標準，使用了粘度為36 cSt的礦物液壓油，在溫度為50 °C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可通過螺釘或者螺栓安裝在平面上。
如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
意大利迪普馬DUPLOMATIC液壓換向閥訂貨型號：
DSA3-TA/12N
DSA3-S1/12N
DSA5-S1/20N


意大利迪普馬DUPLOMATIC電磁開關閥MDS3系列
疊加式
ISO 4401-03 (CETOP 03)
高工作壓力 350 bar
大流量 50 l/min
閥MDS3用于多流向切換，或者壓力閥選擇。
油道孔穿過整個閥體，并且由于其特殊設計，閥MDS3可以和所有符合 ISO 4401-03 (CETOP 03)標準的疊加閥一起安裝。
閥中與 P - T - A - B油路平行的特殊連接，使得不同的液壓原理構造很容易實現，并將壓降減小到了低值。
部分直流型號可選擇平穩換向特性。
技術參數 （在溫度50°C，油液粘度36 cSt條件下測得）
 大工作壓力：
油口 P - A - B  350bar
油口 T (直流型)  210bar
油口 T (交流型)  140bar
P - A - B 油口 大流量  50l/min
環境溫度范圍  -20 / +50°C
油液溫度范圍  -20 / +80°C
油液粘度范圍 10 ÷ 400 cSt
油液允許的 高污染等級 根據ISO 4406:1999 等級20/18/15
推薦油液粘度  25 cSt
重量：
單電磁鐵閥 1,5kg
雙電磁鐵閥  2kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 °C 時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
平穩換向
目前，平穩換向特性只在直流閥閥芯機能為 S12, SA12 和SB12時可以提供。
該閥通過降低閥芯的運動速度，實現液壓執行機構的平穩啟動和停止。換向時間和特性曲線受工作介質的粘度（受溫度影響）影響。此外，換向時間還會因為閥的流量和工作壓力而變化。
為了實現平穩換向的正確功能，必須確保電磁鐵鐵芯充滿油液。為了達到這個目的，我們建議在回油管T中安裝1-2bar的背壓閥。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可旋轉以適應可用的安裝空間。
直流電磁閥電流和功率消耗
不同型號直流線圈的電流和功耗值。采用交流電（50或者60 Hz）供電時，需通過整流電路實現，可使用帶橋式整流的“D”型插頭（見目錄49 000）。但需要考慮功率極限的下降。
安裝
該閥可在任意方向安裝。閥可通過螺釘或者螺栓安裝在平面上。
如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
電氣插頭
除了閥和插頭一起提供的K12型，電磁閥提供時都不帶插頭。帶K1型標準電氣連接的線圈(DIN 43650)，插頭可以單獨訂購。K7型的連接形式，相應的插頭不能單獨提供。
意大利迪普馬DUPLOMATIC電磁閥訂貨型號：
MDS3-SA1/10N-D24K1
MDS3-SA12/10N-D24K1/F





意大利迪普馬DUPLOMATIC管式單向閥VD*-W*系列
高工作壓力 400 bar
管式單向閥VD*-W*帶“BSP”螺紋油口，適用于液壓管路中安裝。
該閥允許正向油液自由流動，反向禁止流動。
非工作狀態下，錐閥芯由彈簧保持關閉。當進油口“A”壓力大于彈簧壓力值和出油口“B”壓力值之和時，錐閥芯打開。
可提供8種規格， 大流量可達850 l/min，且可提供5種不同的開啟壓力。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM。
當工作油溫高于80 °C 時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
VD2-W* 油口1/4” 流量25 l/min 重量0,17kg  壓力400bar
VD3-W* 油口3/8” 流量40 l/min 重量0,26kg  壓力400bar
VD4-W* 油口1/2” 流量75 l/min 重量0,41kg  壓力400bar
VD5-W* 油口3/4” 流量125 l/min 重量0,6kg  壓力400bar
VD6-W* 油口1” 流量200 l/min 重量1,2kg  壓力320bar
VD7-W* 油口1 ?” 流量280 l/min 重量1,8kg  壓力320bar
VD8-W* 油口1 ?” 流量650 l/min 重量3,2kg  壓力320bar
VD9-W* 油口2” 流量850 l/min 重量4,8kg  壓力320bar




意大利迪普馬DUPLOMATIC數字電子控制單元，用于開環單電磁鐵比例閥EDC-1
技術參數
電源電壓  10-30V DC - 含波動值
所需功率  小20W - 大40W
輸出電流  小800mA - 大2600mA
電源電氣保護 過載超過33V 極性反轉
輸出電氣保護 短路
模擬量電氣保護 至30 V DC
可用參考輸入信號
(可經跳線選擇)
0 - 10V  輸入阻抗 100 k?
0 - 5V  輸入阻抗 100 k?
4 - 20 mA  輸入阻抗 大500 ?
插頭類型 DIN 43650
電磁兼容性 (EMC):
- 輻射 CEI EN 61000-6-4
- 抗擾 CEI EN 61000-6-2
絕緣防護等級 (CEI EN 60529) IP 65 - 67
工作溫度范圍  -20/+70°C
重量  0.1kg
EDC-1型插頭是一種控制開環比例閥的數字放大器。 該單元提供和輸入信號成比例的可變電流，不受溫度變化或者負載阻抗的影響，2600 mA (全范圍值)的分辨率達到1%。
電磁鐵電源的PWM特性減小了閥的滯環，從而優化了控制精度。根據被控閥，放大器可優化定制各種不同的大電流規格和開關頻率(PWM)。
可通過放大器上的按鍵和顯示進行設定，或者通過RS232連接筆記本電腦,使用EDC-PC軟件設定。
功能說明
電源
插頭需要的供電電源為10 - 30 V DC (端子1和2)。
注意；插頭的電源電壓值必須高于所控制電磁鐵的額定工作電壓。電源電壓必須經過整流和濾波，并且大允許波動在上述電壓范圍內。
插頭所需要的功率由電源電壓值和供電電流大值決定(取決于卡的型號)。通常來說，所需功率的穩妥值可以認為是V x I的乘積。
例如： 插頭的大電流 = 800 mA且電源電壓為24 V DC，則所需要的功率約為20W。如果卡的大電流=1600 mA且電源電壓為24 VDC，則所使用的功率等于38.5 W。
電氣保護
插頭具有防止超壓和極性反轉的功能。輸出端有短路保護。
參考輸入信號
插頭可接受來自于外部發生器 (PLC, CNC)或者外部電位計的0 - 10V和0 - 5V電壓參考輸入信號，以及4 - 20 mA的電流信號。
信號
供電指示(電源)
顯示即表示插頭處于工作狀態并且由+24 V DC供電。
調節
有兩種調節模式：參數觀測和參數編輯。一種模式可實時監測各控制值，包括兩個通道中需要的和可讀的電流值。二種模式可進行工作參數觀測和編輯。
參數觀測
卡切換到參數觀測模式時，顯示的一個變化參數值為U1 (輸入信號)。
按下按鍵(1)后，顯示電磁鐵的輸入電流。 通過按鍵(1)，可切換不同的參數。每選中一個參數時，它的名字縮寫將會出現約一秒鐘。通過短暫地按下按鍵，當前參數名會顯示約一秒鐘。
可選擇的參數包括：
U1: 參考輸入信號：
0 + 10V
0 + 5V
4 - 20mA (顯示為2 - 10)
C1: 根據輸入信號所需要的電流，單位安培，范圍從0到2.6 A。
所有提到的參數，均可從位于插頭前面板的兩位數字顯示觀測到。
參數編輯
按住鍵(2) 至少3秒鐘后，進入參數編輯模式。一個顯示的參數是G1。若要修改此參數，可按住鍵(1) 2秒，直至顯示閃爍。使用鍵(2)增大數值，鍵(1)減小數值。同時按下兩個鍵，即可保存新的數值。顯示停止閃爍。
按鍵(2)可滾動顯示各參數。若需要修改其他參數，可重復上述修改參 數G1的各步驟。
可選擇的參數包括：
G1: “I Max” 電流， 以毫安表示。
此參數設定了參考輸入信號為大值+10 V(或者20 mA)時，供給電磁鐵的大電流。此參數用于限定閥控制的液壓尺寸大值。
默認值 = Imax
范圍 = Imax的50 - 100%
o1: “I Min” 電流， 以毫安表示。
此參數設定了參考輸入信號超出0,1 V (或者0,1 mA)限制時，電磁鐵的偏置電流。 此參數用于清除閥的不靈敏區域 (死區)。 默認值 = 0%范圍 = Imax的0 - 50%
u1: “Ramp?Up” 上升斜坡時間，單位秒。
此參數設定了輸入信號從0到100%變化時，電流的增大時間。 此參數用于減慢閥的響應時間，以防輸入信號出現突變。
默認值 = 00秒
范圍 = 00 - 50秒
d1: “Ramp?Dn” 下降斜坡時間，單位秒
此參數設定了輸入信號從100%到0變化時，電流的減小時間。 此參數用于減慢閥的響應時間，以防輸入信號出現突變。
默認值 = 00秒
范圍 = 00- 50秒
Fr: PWM頻率，單位Hertz。 此參數用于設定控制電流的脈動頻率PWM。減小PWM能夠提高閥的精度，但會降低調節穩定性。增大PWM能夠提高調節穩定性，但會增大滯環。
默認值 = PWM (根據卡的型號)
范圍 = 50 - 500Hz
錯誤信號
EE: 4 - 20 mA電纜破損錯誤信號 (閾值 3 mA)。關閉+24 V DC 電纜重置報警。
安裝
插頭式電子單元可以直接安裝在相應比例閥的電磁鐵上。 4芯連接電纜(單根電纜截面積0,5 mm2) 供貨時已預接線，標準長度2.5 m (DIN47100 標準)。
注釋 1 為了遵守EMC要求，控制單元的電氣連接必須符合接線圖，這非常重要。 通常，閥和電子單元的接線必須盡量遠離干擾源(例如動力電纜，電機，交換器和電氣開關)。
在有電磁干擾的環境下，必對接線做全面保護。
調試，控制設定和信號測量
設定裝置
可通過位于卡前面板的按鍵(1)和(2)修改設定，或者也可以通過使用EDC-PC硬件和軟件包實現。
EDC-PC 軟件
通過相應的硬件和軟件包(需單獨訂購)，可方便地讀取和設定插頭的參數值。
軟件通訊通過扁平電纜，和位于EDC-1面板上，保護蓋之后的相應插頭連接實現。EDC-PC僅保證與Windows 2000和Windows XP操 作系統兼容。
意大利迪普馬DUPLOMATIC放大板訂貨型號：
EDC-131/10E1

意大利迪普馬電液伺服閥DXJ5-D0L100/10N/E0K11
