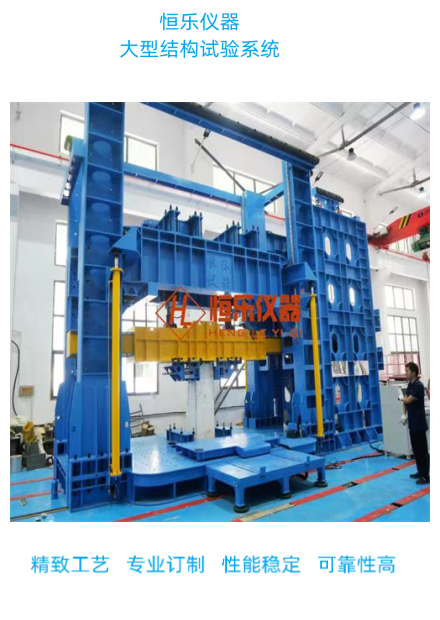

     大型多功能結構試驗系統組成：多功能反力框架，靜態電液伺服加載作動器；主機閥臺及管路；控制系統；回字形加載框架；試驗配套設備；數據采集系統。

一、多功能反力框架

1.1、主機采用框架結構，橫梁通過液壓自動升降裝置以調整試驗空間，主機立柱與上下橫梁采用預應力鎖緊，保證主機框架在拉壓加載時不會產生間隙。

1.2、主框架垂向壓力：20000kN，垂向拉力：6000kN；主框架水平向承載力：6000kN，拉4000kN。

1.3、試驗空間：寬：5000mm（立柱內側間距），深：3900mm，高5000mm(作動器底部至底座頂面) .

1.4、載荷下（20000kN壓力）主機框架的變形1/1000。

1.5、主機框架外前后側向環形支撐，整體高度4000mm。

 二、靜態電液伺服加載作動器

1、20000kN垂向電液伺服加載作動器，推力：20000kN，拉力：6000kN；行程：600mm (±300mm)；

2、主框架單側水平向電液伺服加載作動器，推力6000kN、拉力4000kN；行程±400mm。

三、控制系統

1試驗軟件能進行單層和多高層建筑結構的整體結構擬動力試驗和子結構擬動力試驗，試驗子結構可以取單個柱構件，也可以取單個樓層或多個連續樓層。

2軟件具有試驗數據可視化顯示功能，試驗過程中能夠實時時程曲線、滯回曲線、數值顯示及結構振動動畫。
