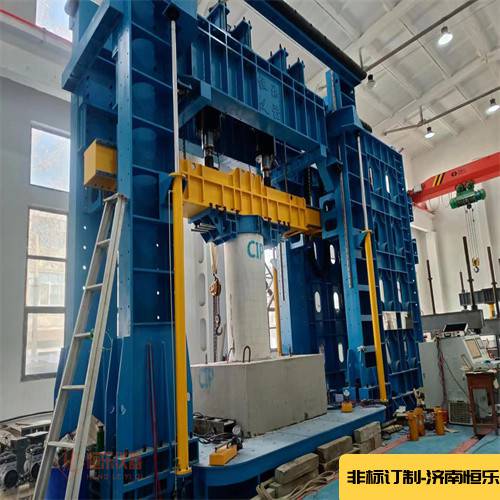

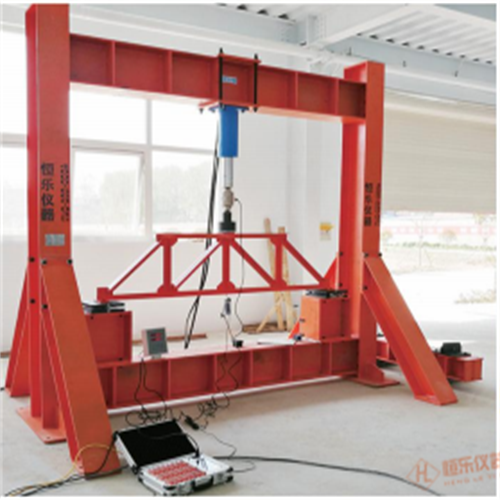

2000噸大型多功能結構試驗系統

    組成：2000噸多功能反力框架，靜態電液伺服加載作動器；主機閥臺及管路；控制系統；回字形加載框架；試驗配套設備；數據采集系統。

一、2000噸多功能反力框架

1.1、主機采用框架結構，橫梁通過液壓自動升降裝置以調整試驗空間，主機立柱與上下橫梁采用預應力鎖緊，保證主機框架在拉壓加載時不會產生間隙。

1.2、主框架zuida垂向壓力：20000kN，zuida垂向拉力：6000kN；主框架水平向承載力：6000kN，拉4000kN。

1.3、試驗空間：寬：5000mm（立柱內側間距），深：3900mm，高5000mm(作動器底部至底座頂面) ，加長試驗空間內側尺寸（長*寬）：13500mm*1900mm；

1.4、zuida載荷下（20000kN壓力）主機框架的zuida變形1/1000。

1.5、主機框架外前后側向環形支撐，整體zuida高度4000mm。其中高度≤2500mm時，滿足zuida推力4000kN，高度在2500mm~4000mm時，滿足zuida推力2000kN，前后側向支撐可沿承力地基移動。

二、靜態電液伺服加載作動器

2.1、20000kN垂向電液伺服加載作動器，zuida推力：20000kN，zuida拉力：6000kN；zuida行程：600mm (±300mm)；活塞桿頭部直接安裝球鉸支座及法蘭盤以實現與試件的連接。

2.2、主框架單側水平向電液伺服加載作動器，zuida推力6000kN、拉力4000kN；zuida行程±400mm�；钊麠U頭部直接安裝球鉸支座及法蘭盤以實現與試件的連接；數量：1臺；另一側提供4000kN作動器安裝底座，滿足現有4000kN作動器要求。

2.3、1000kN水平向跟動作動器，zuida推拉力：±1000kN；zuida行程±400mm；作動器與20000kN垂向加載作動器連接，實現該作動器的水平向伺服跟動；數量：1臺

2.4、1000kN垂向跟動作動器，zuida推拉力：±1000kN；zuida行程：1800mm；作動器與6000kN水平向加載作動器連接，實現該作動器的垂向主動伺服跟動；

2.5、20000kN垂向電液伺服加載作動器、6000kN水平向電液伺服加載作動器,力測量精度:±1百分之（4百分之--100百分之量程范圍內）；20000kN力分辨率1kN,6000kN力分辨率0.5kN,

位移精度：≤0.05百分之FS，位移分辨率：0.01mm。

2.6 伺服閥指標：控制電壓：0~±10V；額定流量誤差（?PN=7Mpa）：≤10百分之；供油壓力zuida：31.5MPa；階躍響應時間：≤12ms，分辨率：≤0.1百分之，滯環：≤0.2百分之，閥流量保證活塞zuida移動速度≥150mm/min。

三、控制系統

3.1試驗軟件能進行單層和多高層建筑結構的整體結構擬動力試驗和子結構擬動力試驗，試驗子結構可以取單個柱構件，也可以取單個樓層或多個連續樓層。

3.2軟件具有試驗數據可視化顯示功能，試驗過程中能夠實時時程曲線、滯回曲線、數值顯示及結構振動動畫。

四、回字形加載框架

5.1、框架垂向承載力：3000kN，水平向承載力： 600kN；

5.2、配備行程為±300mm的水平滑動板或直線導軌，zuida磨阻所受法向力的1百分之。

5.3、千斤頂連接反力架的鋼梁的傾斜支座，水平支座各2個，滿足梁、柱、十字型節點、K型節點、T字型節點等結構試驗。
