二. 工作原理 探測器采用特殊結構設計的光電傳感器結合性能可靠的 MCU，能有效的探測出火災初期陰燃階段或生成以后產生的煙霧。 當煙霧進入探測器，使光源產生散射，光接受元件感受到光強度， 接收到的光強度和煙霧濃度有一定的線性關系，探測器對現場參數 不斷地采集、分析和判斷，當確認現場數據 的光強度達到預定閾值時，啟動繼電器輸出。 當環境中的煙霧恢復到正常狀態時,探測器自動恢復 到正常工作狀態。 自檢：正常情況下，按自檢測試按鍵，探測器進行本 身內部功能測試，繼電器輸出。 注意：探測器報警時，輸出繼電器無源觸點，觸點容 量 1A/24VDC，

三. 技術特性 供電電源： DC9V～DC46V 電 流： 靜態電流 ≤300uA 報警電流 ≤45mA 工作溫度： -40℃～+120℃ 相對濕度： ≤97%RH(40℃±2℃) 輸出形式： 繼電器觸點出廠為常閉，觸 點容量 1A/24VDC, 工作環境：抗強磁干擾 . 煙霧靈敏度：0.15～0.3dB/m

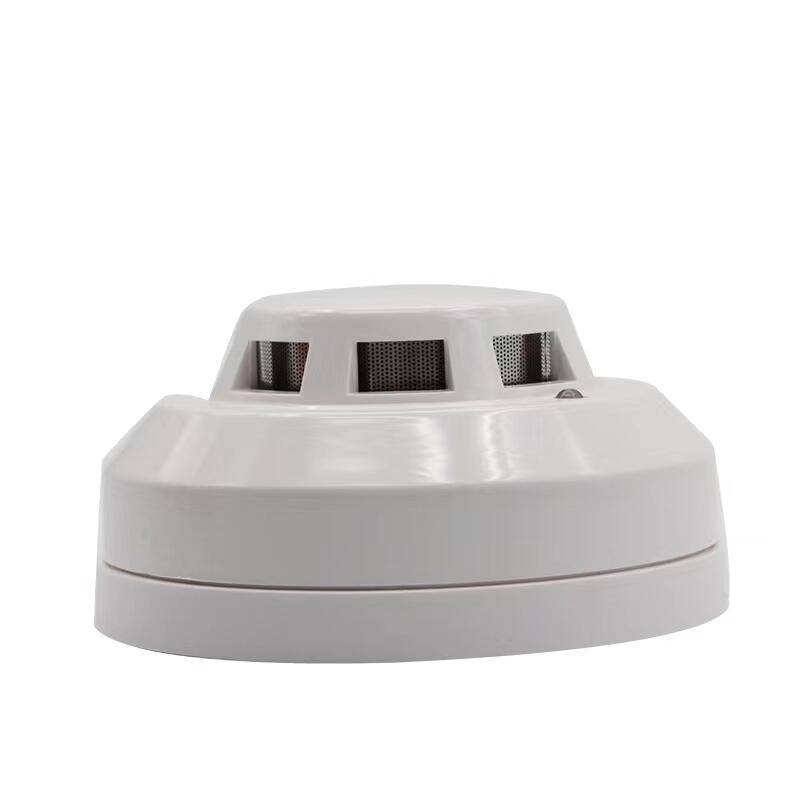

 四. 外形 圖 1： 外形示意圖

五. 安裝調試 （1 ）根據安裝尺寸在墻上打孔四個約 6mm 的固定孔； （2）在打好的固定孔內塞入脹塞管，擰入 自攻螺釘，預留大約 2-3mm 的間隙；（3）探測器先連接好電 源線及信號線，多 余的信號根據實際要求可以剪除；接線方式 紅色線接---DC+ 黑色線接---DC接 DC9-DC46V 電源； 白色線 NC---繼電器信號常閉觸點；白色線 COM--繼電器 信號公共端觸點連接線規格：L=47cm*4*20AWG

六. 使用說明

? 正常狀態：探測器開機 2HZ 5 次繼電器閉合/開啟，探測器 進入工作狀態。

? 自檢狀態：對探測器應定期自檢，當按下按鍵時，探測器繼電 器輸出觸點閉合；松開按鍵后，探測器自動恢復到正常工作狀 態。

 七. 故障分析與排除 ? 報警無輸出：檢查接線處是否不良

 ? 頻繁誤報警：傳感器中積灰過多，用吸塵器清理迷宮（外部 黑色塑料部分）

 八. 維護 ? 在使用過程中，如遇到使用故障，請盡快與供應商聯系，不 要私自拆卸修理，以免發生意外。? 如長期不使用，必須拆下探測器，裝入包裝盒中，在通風 干燥處存放。

九. 運輸和儲存 ? 根據 GB/T15464-1995《儀器儀表包裝通用技術條件》的規定進 行運輸和儲存。 ? 運輸儲存過程中必須保持生產廠原包裝及封印完整，并保證 產品不受到劇烈沖擊。 ? 環境氣溫應避免劇烈變化。 ? 裝箱疊放高度不超過 6 層，拆箱后單件疊放高度不超過 5 層。
