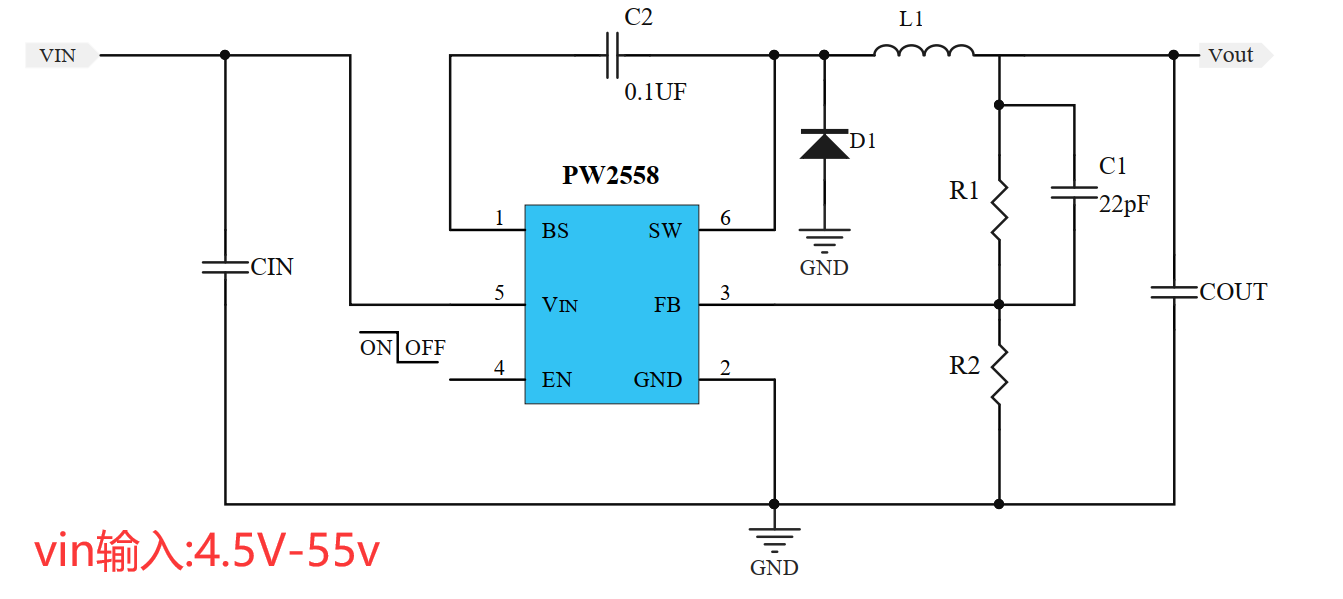

PW2558開發了一種高效率的異步降壓 DC/DC調節器，能夠提供 0.8A的輸出電流。該裝置采用電流模式自適應恒關斷時間控制。 PW2558在 4.5V到 55V的寬輸入電壓范圍內工作，并集成了帶有極低 RDS（ ON）的主開關，以將傳導損耗降至很低。開關頻率為 1.2MHz，輸出電壓紋波小，外部電感和電容尺寸小。由于 PW2558集成度高，基于該集成電路的應用電路相當簡單。只有輸入電容 CIN，輸出電容 COUT，輸出電感 L1和反饋電阻 R1和 R2才需要選擇。
反饋電阻分壓器 R1和 R2
選擇 R1和 R2編程正確的輸出電壓。為了使輕載下的功耗最小， R1和 R2的電阻值都要大。強烈建議兩個電阻器的值在 10k?和 1M?之間。如果 VOUT為 1.2V，選擇 R1=100k?，則使用以下公式， R2可計算為 100k?： VOUT=（ 1+R1/R2） *0.6
啟用操作
將 EN引腳拉低（ <0.94V）將關閉設備。在關機模式下， PW2558的關機電流降到低于 10?A。驅動 EN引腳高電平（ >1.26V）將再次打開 IC。
外部自舉電容器
該電容器為內部高壓側 MOSEFET提供柵極驅動電壓。建議在 BS引腳和 SW引腳之間連接 100nF低 ESR陶瓷電容器。
負載瞬態考慮
PW2558集成了補償元件，以獲得良好的穩定性和快速的瞬態響應。在某些應用中，與 R1并聯的 22pF陶瓷電容器可進一步加快負載瞬態響應，因此建議用于具有大負載瞬態階躍要求的應用。
輸入電容 CIN：
通過輸入電容器的紋波電流計算如下：
為了減少潛在的噪音問題，將一個典型的 X5R或更高等級的陶瓷電容器放在離 IN和 GND引腳很近的地方。應注意盡量減少 CIN和 VIN/GND引腳形成的回路面積。在這種情況下，建議使用 10?F低 ESR陶瓷電容器。
輸出電容器：
選擇輸出電容器來處理輸出紋波噪聲要求。在選擇電容器時，必須考慮穩態紋波和瞬態要求。對于大多數應用，大于 22?F電容的 X5R或更好的陶瓷電容器可以正常工作。必須考慮電容隨直流電壓的降低。
輸出電感器 L：
在選擇這個電感器時有幾個考慮因素。
1、選擇電感以提供所需的紋波電流。建議選擇紋波電流為很大輸出電流的 40%左右。電感計算如下：
其中 Fsw是開關頻率， IOUT是很大負載電流。 PW2558對不同的紋波電流幅值具有很強的耐受性。因此，電感的最終選擇可以稍微偏離計算值，而不會顯著影響性能。 2、電感器的飽和電流額定值必須選擇為大于滿載條件下的峰值電感器電流。 3、電感的直流電阻和開關頻率下的鐵心損耗必須足夠低，以達到所需的效率要求。更好的選擇 DCR<50m?的電感器，以獲得良好的整體效率。
