一、簡介：

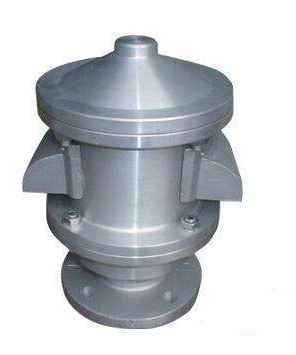

      HXF1雙嘴呼吸閥是安裝于固定頂式儲罐上的通風裝置，起減少油品蒸發損耗、控制儲罐壓力、阻止外界火焰傳入，避免火災保護罐區的生產安全作用。適用于儲存低于28℃或閃點低于60℃的，甲、乙類油品或其它化工物料，其結構合理，重量輕型；阻火層為側向安裝具有檢查拆洗方便的特點，閥體材質或其它未列在表的規格產品均可按用戶要求制造提供操作壓力：正壓：A級353Pa、B級980.7Pa100mm水柱；負壓：294.2Pa30mm水柱或按用戶要求指明選定。

二、HXF1雙嘴呼吸閥的選用：

 1、對安裝位置的要求和溫度范圍的要求，如寒冷地區就應選用全天候呼吸閥，而安裝在管道中的應選用管道式呼吸閥。

2、機械呼吸閥的控制壓力應與有關的承壓能力相適應。

3、機械呼吸閥的規格（法蘭通徑）應滿足油罐的進出油呼吸氣體流量要求。

三、作用：

    它充分利用油罐本身的承壓能力來減少油蒸氣排放，其原理是利用閥盤的重量來控制油罐的呼氣正壓和吸氣負壓；當罐內氣體的壓力在機械呼吸閥的控制壓力范圍之內時，呼吸閥不動作，保持油罐的密閉性；當罐內氣體空間的壓力升高，達到呼吸閥的控制正壓時，壓力閥被頂開，氣體從罐內逸出，使罐內壓力不在繼續增高；當罐內氣體空間的壓力下降，達到呼吸閥的控制負壓時，罐外的大氣將頂開真空閥而進入罐內，使罐內的壓力不再繼續下降。阻火呼吸閥在系統中起安全保護作用。當系統壓力超過規定值時,安全閥汀開,將系統中的一部分氣體排入大氣,使系統壓力不超過允許值,從而保證系統不因壓力過高而發生事故。

四、性能及特點

    呼吸閥的閥體能承受0.2Mpa的水壓，無滲透和變形現象，呼吸閥耐低溫性能在空氣相對濕度大于70%，溫度為-30℃時，經過24小時的冷凍后，其閥盤開啟壓力符合工作壓力要求。GTQ型通氣管的閥盤部件動作時，靈敏度高，動作完成后，保證密封。呼吸閥閥內留有足夠的空間，保證儲罐的通氣量。呼吸閥沒達到工作壓力以前：公稱通徑≤150mm，其泄漏量≤0.04m3/h；公稱通徑≥220mm，其泄漏量≤0.4m3/h；當呼吸閥達到了工作壓力以后：閥盤立即開啟，保證儲罐正常的通氣要求；新型管道阻火器材質采用：鑄鐵、鑄鋼、不銹鋼、鋁合金、耐腐蝕性好。閥盤、閥封環采用不銹鋼四氟乙烯材料。耐低溫，防凍性能好。是安裝在固定頂罐上的通風裝置，減少油品蒸發損耗，控制儲罐壓力作用。本閥具有通風量大，泄漏量小，耐腐蝕，防凍性能好，它能對石油儲罐內外壓著進行自動調節等特點，燃氣阻火器結構簡單，重量輕，易檢修，安裝方便。水壓試驗合格，耐低溫防凍通性合格：在-42℃操作2小時，壓力閥盤、真空閥盤和密封環均無變形現象。在常溫36℃時連續操作72小時，動作10000次，壓力閥盤、真空閥盤和導桿接觸面無任何磨損和碰傷跡象，導桿升降靈敏無卡死現象。

五、性能規范：

公稱壓力：PN16-40，

溫度：-40-600℃，

公稱通經：DN15-DN700，

連接方式：法蘭,螺紋,焊接，

材質：304,316,304L,316L,SS316,WCB,CF3,CF8,鑄鋼,鑄鐵,鍛鋼,鋁合金,銅等。
