XMB—三輥四筒棒磨機，是一種實驗室用小型、輕便、多用的新型磨礦設備。有容積為0.25、0.5、1.0和2.0升和四種磨礦滾筒，可以單筒或多筒同時磨礦，可以干、濕兩用，亦可用鋼球代替鋼棒作球磨機使用。具有結構緊湊，使用方便，體積小和重量輕等優點，為實驗室中普遍使用的FD--系列單槽浮選機（容積為0.5、0.75、1.0、1.5升），和FG—系列掛槽浮選機（容積為0.02、0.06、0.1、0.14升或處理量為5、15、25、35克）或相應規格的浮選機及其他儀器配套使用的理想設備。是定型的實驗室用磨礦設備系列中小規格的起點設備。

實驗棒磨機 三輥四筒球磨機 XMB化驗用三輥四筒球磨機 臥式球磨機

二 、 用 途

XMB—三輥多筒智能棒磨機機可供冶金、地質、化工、建材和煤炭等實驗，研究單位及選礦廠進行礦石可選性研究工作時磨細礦石之用，也可供機械、水電、輕工和農業等方面進行實驗研究工作時磨細少量物料之用。

三、機器結構維護概述

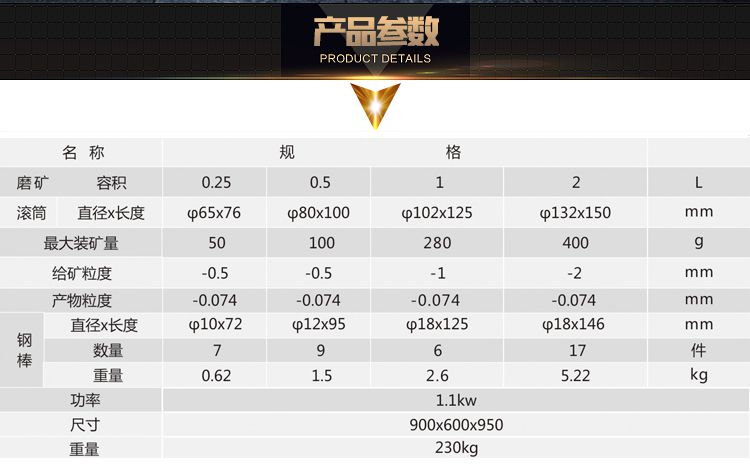

XMB—三輥四筒棒磨機由主機和四種不同規格的磨礦滾筒所組成。

四種不同規格的磨礦滾筒按使用需要可以單獨或同時放在主機上部平行排列的橡膠輥子上，通過變頻調速器使中間的主動輥子有不同的轉速以適應各種磨礦滾筒的速度要求。磨礦滾筒放在輥子上，因受磨擦力的作用在主、從動輥子上滾動。使磨礦滾筒中的鋼棒在筒壁內產生沖擊，磨剝作用而進行磨礦。

主、從動輥子間距離，按選用的磨礦滾筒的大小，可以進行調節，設備出廠時，近工作面的從動輥子安裝在距離較大的位置，遠離工作面的從動輥子安裝在***小距離的位置上。為了滿足幾種滾筒同時磨礦而又需分別停車的要求，在主、從動輥子之間裝有一對套有橡膠管的停車托滾，在工作時，當有一邊的磨礦滾筒已到確定的時間的要求時，將停車手柄從手柄軸線方向拉出定位板，然后向需要停止工作的一邊定位板的定位孔內，使托滾托起磨筒以進行后面的操作。這時另一邊的磨礦工作仍照常的進行，不受影響，當需要兩邊同時進行磨礦時，將手柄插至定位板中間的定位孔即可。

設備電氣設備均已裝好，并按出廠要求進行過***檢查和試車，用戶接到設備后，清除包裝物及油脂、接上電源和地線，即可使用。

設備各轉動部份，除付托滾外，其余均用滾動軸承，不需經常加油，連同電動機兩面端滾動軸承可每年換油一次，或根據使用情況另行加油。建議不要采用鈉基潤滑脂，以免沖洗水進去后造成潤滑脂皂化失效。付托滾的兩端Me尼龍加二硫化鉬的軸套，有足夠的自潤滑能力，不需另加潤滑劑。
