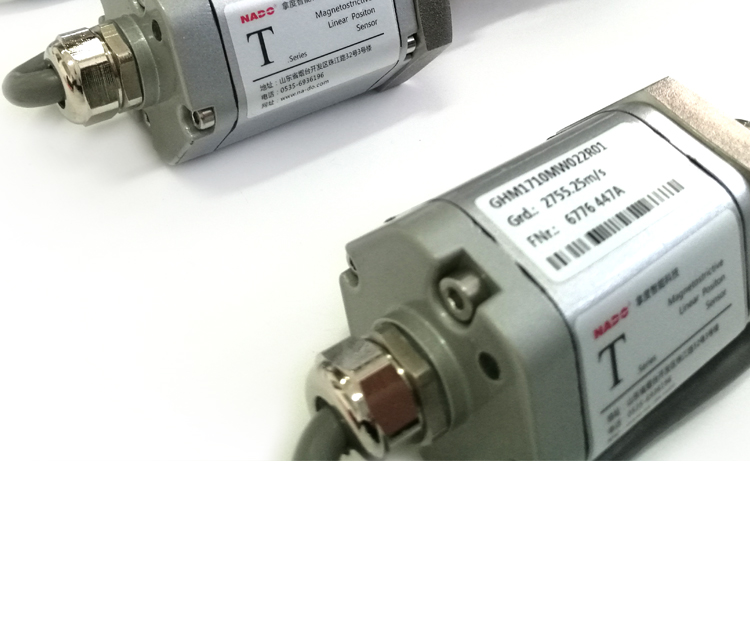

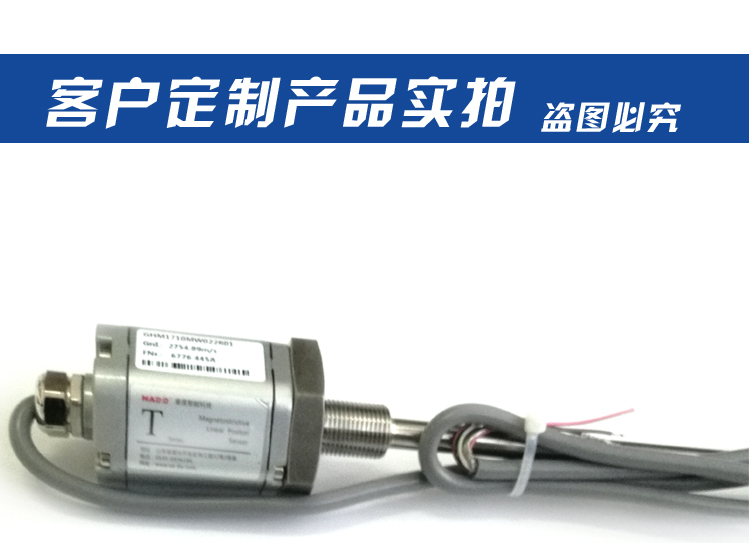

產品名稱：Start/Stop輸出型傳感器

Start/Stop型傳感器產品特點：
  1.堅固耐用，全封閉設計；2.無需歸零，jue對位移輸出；3.易于檢測，LED燈實時狀態監測 4.采用數字模擬技術，穩定可靠；  5.非接觸測量方式，永不磨損； 6.低功耗設計，有效減小系統發熱； 7.支持多磁環位置同時測量。

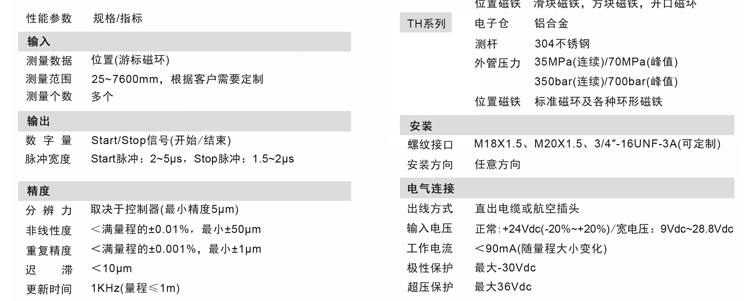

輸入

測量輸�。何恢茫ㄓ螛舜怒h）

測量范圍：20mm～7600mm，也可根據客戶需要定制

測量個數：多個

輸出

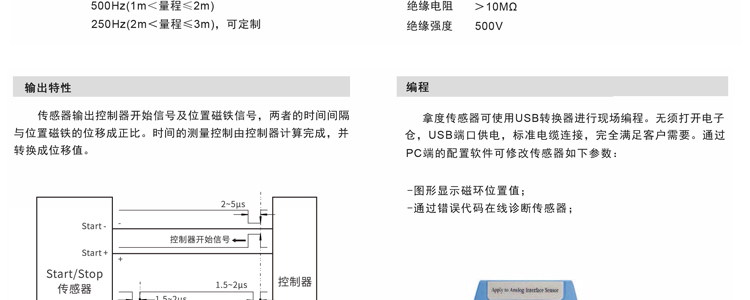

輸出信號：數字量Start/Stop信號（開始/結束）

精度

分辨率：取決于控制器（zui小精度5μm）

非線性度：＜滿量程的±0.01%，zui小±50μm

重復精度：＜滿量程的±0.001%，zui小±1μm

遲滯：＜10μm

更新時間：1ms（0.05m＜量程≤1m） 2ms（1m＜量程≤2m） 3ms（2m＜量程≤3m）

脈沖寬度：start脈沖：2-5μs，stop脈沖：1.5-2μs

工作條件：

磁環速度：任意

溫度系數：＜15ppm/℃

露點/濕度：濕度90% ，不能結霜

工作溫度：-40℃~+105℃

沖擊指標：GB/T2423.5 50G

振動指標：GB/T2423.10 20G/10-2000Hz

電氣防護：IP65 TP鋁成型外殼  / IP67 不銹鋼耐壓外管

EMC測試：GB/T17626.2/3/4/6/8,等級4/3/4/3/3，A類，CE認證

結構與材料

故障指示：電子倉尾蓋帶LED燈顯示

TP系列：電子倉-鋁合金 測桿-鋁合金 位置磁鐵-滑塊磁鐵，方塊磁鐵，開口磁環

TH系列：電子倉-鋁合金 測桿-304L不銹鋼 外管壓力-35MPA（連續）/70mpa（峰值）

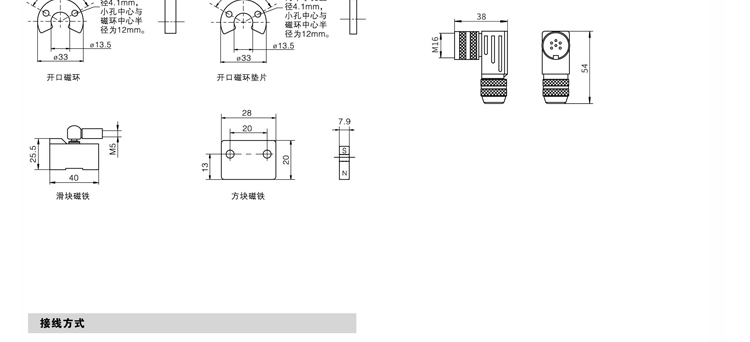

位置磁鐵：標準磁環及各種環形磁鐵

安裝

安裝方向：任意

安裝方式：M18*1.5、M20*1.5、3/4″-16UNF-3A或用戶定制

電氣連接

出線方式：直出電纜或航空插頭

輸入電壓：正常：24Vdc（-20%~+20%）/寬電壓：9Vdc~28.8Vdc

工作電流：＜90mA（隨量程大小而變化）

極性保護：zui大-30Vdc

超壓保護：zui大36Vdc

jue緣電阻：＞10MΩ

jue緣強度：500V
