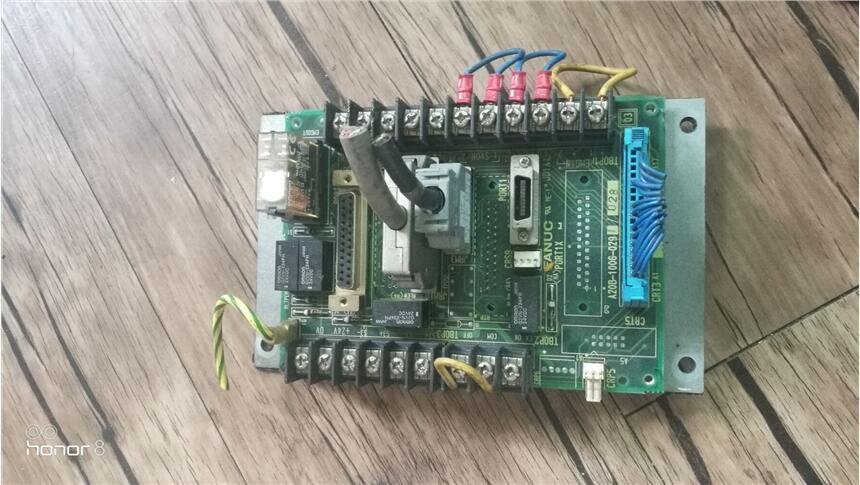

| 發那科伺服板 A20B-1006-0291 |
 |
價格： 元(人民幣) | 產地：本地 |
| 最少起訂量：1臺 | 發貨地：本地至全國 | |
| 上架時間：2022-01-04 13:29:28 | 瀏覽量：738 | |
廣州展控機電設備有限公司
 |
||
| 經營模式：代理商 | 公司類型：私營獨資企業 | |
| 所屬行業：嵌入式設備 | 主要客戶：廣州 | |
 在線咨詢  |
||
| 聯系人:胡愛蘭 (小姐) | 手機:13660639534 |
電話: |
傳真: |
| 郵箱:gz13660639534@126.com | 地址:廣州市黃埔區開創大道728號保利中創孵化器502 |
|
伺服控制器維修是一項理論知識、實踐經驗與操作水平相結合的工作，其技術水平決定著維修質量。從事伺服控制器維修的人員需不斷學習傳動高端技術，了解國內外的主流伺服控制方式（如位置、速度與力矩等），熟悉各種伺服系統的性能和特點，開拓自身知識面，將更多的理論知識應用于實際操作中，不斷提高維修技術水平。 電路原理 1、電流檢測及過流保護電路 電流檢測信號來自逆變器U、V兩相輸出端的霍爾元件，霍爾元件通過插座CN2獲得15V電源。U、V兩相電流檢測信號經首級運放A6和A5放大20倍后送入兩級運放A8和A7. 2、過壓和欠壓保護電路 直流電壓檢測從中間直流回路兩端采集信號。直流高電壓（約600V）經R61、R62分壓后，分別送至四個比較器A1 A4的正相輸入端與四個參考電壓A、B、C、D比較，以完成過壓和欠壓保護并通知CPU發出相應的報警信號。 3、過熱檢測電路 廂體內四塊散熱器上各安裝一只熱敏元件PTH5 PTH8，四只熱敏元件串聯后接光耦元件P4.正常狀態下，熱敏元件為常閉觸點，光耦導通輸出信號為0；當散熱片過熱時熱敏元件斷開，光耦截止輸出信號為1，該信號經RC濾波后去關閉GTR的驅動信號并通知CPU發出過熱報警信號。 4、接地故障檢測電路 接地故障檢測是通過套在主回路上的線圈，來檢測三相電流平衡程度來實現的。正常時光耦截止輸出為1.當某相對地漏電時，三相電流不平衡，檢測線圈感生電勢使光耦P512導通，發出故障信號。 5、熔斷器熔斷檢測電路 熔斷器檢測是從F兩端取電壓信號，快熔正常時，兩端電壓極小，保護電路不動作。當快熔因過流燒斷時，兩端電壓變高，光耦導通發出故障信號，經兩個施密特反相器驅動后送至CPU. 常見故障 1、伺服控制器過電流報警 故障分析：假如每次開機出現過流報警，設備不能正常工作，原因通常為控制器內部的功率晶體管模塊損壞，或是由于電樞線的局部短路引起的故障。 維修方法：更換功率晶體管模塊，維修相應的驅動板；清理、烘干電動機并對電動機加防水措施。 2、伺服控制器0052報警 故障分析：從技術資料上獲知，0052報警為位置反饋系統存在故障。 維修方法：將伺服控制器17號參數設定為0，取消絲杠端外置型編碼器反饋，使系統的位置反饋與速度反饋均使用伺服電動機內置式編碼器，確定故障根源為編碼器本身，更換或維修編碼器可消除該故障。 3、伺服控制器ALM363報警 故障分析：ALM363報警含義為X、Y、Z軸位置編碼器錯誤。形成此故障的原因有多種，通常為編碼器不良、控制器與CNC的連接不良、CNC的參數設定錯誤等。 維修方法：先檢查控制器與CNC的連接是否正確，單獨運行工作伺服驅動器動作是否正常，CNC參數設定是否準確。在以上三項故障都排除的情況下，可判斷為伺服驅動器的零速電平設定參數Cn-0B的設定值有關，把參數設定值逐一修改為"20"后，可消除該故障。 4、坐標軸失控 故障分析：設備與伺服電源連接后，坐標軸快速向某一方向移動，說明伺服系統的位置環、速度環存在問題。 維修方法：為防止機床引起的碰撞，維修時首先松開Y、Z軸電動機與絲杠的連接。開機后使用CRT顯示機床狀態信息，可發現CNC至PLC信號B02.3、B02.4、B04.1、B04.2均為"1"（正常時為"0"）；其中，B02.3為伺服系統故障信號，B02.4為系統故障信號，B04.1為Y軸伺服故障信號，B04.2為Z軸伺服故障信號。此時需進一步檢查機床的伺服控制器是否無故障，數控系統各部分的電源輸入須正確，接著檢查系統各組成部件，判斷數控系統的總線板接觸不良，更換或維修系統總線板，可清除該故障。
MR-J2S-10A MR-J2S-10B
MR-J2S-60A4 MR-J2S-60B4
MR-J2S-11KA MR-J2S-11KB MR-J3-100A，HF-SP102，HF-SP152，MR-J3-200A，HF-SP202，HF-SP352，HF-SP502,HF-SP702，MR-J3-700A，MR-J3-10A，HF-MP13/HF-KP13，MR-J3-20A，MR-J3-40A，MR-J3-70A，MR-J3-60A，HF-SP52 0.1KW三菱伺服驅動器 MR-J4-10A 重量0.8kg 三菱旋轉型伺服電機 HG-KR053,13J 重量0.54kg 0.74kg 三菱旋轉型伺服電機 HG-MR053,13 重量0.54kg 0.74kg 控制插頭MR-J3CN1 編碼器電纜MR-J3ENCBL5M-A1-L 電源線 MR-PWS1CBL2M-A1-L
0.2KW三菱伺服驅動器 MR-J4-20A 重量0.8kg 三菱旋轉型伺服電機 HG-KR23J 重量1.3kg 三菱旋轉型伺服電機 HG-MR23 重量1.3kg 控制插頭MR-J3CN1 編碼器電纜MR-J3ENCBL5M-A1-L 電源線MR-PWS1CBL2M-A1-L
0.4KW三菱伺服驅動器 MR-J4-40A 重量1.0kg 三菱旋轉型伺服電機 HG-KR43J 重量1.8kg 三菱旋轉型伺服電機 HG-MR43 重量1.8kg 控制插頭MR-J3CN1 編碼器電纜MR-J3ENCBL5M-A1-L 電源線MR-PWS1CBL2M-A1-L
0.6KW三菱伺服驅動器 MR-J4-60A 重量1.0kg 三菱旋轉型伺服電機 HG-SR51J,52J 重量6.2kg 7.26kg 控制插頭MR-J3CN1 編碼器電纜MR-J3ENCBL5M-A1-L 電源線MR-PWS1CBL2M-A1-L
0.75KW三菱伺服驅動器 MR-J4-70A 重量1.4kg 三菱旋轉型伺服電機 HG-KR73J 重量3.8kg 三菱旋轉型伺服電機 HG-MR73 重量3.8kg 控制插頭MR-J3CN1 編碼器電纜MR-J3ENCBL5M-A1-L 電源線MR-PWS1CBL2M-A1-L
1KW 三菱伺服驅動器 MR-J4-100A 重量1.4kg 三菱旋轉型伺服電機 HG-SR81J,102J 重量7.3kg 6.2kg 控制插頭MR-J3CN1 編碼器電纜MR-J3ENSCBL5M-L 電源插頭MR-PWCNS4
2KW三菱伺服驅動器 MR-J4-200A 重量2.1kg 三菱旋轉型伺服電機HG-SR121J,201J,152J,202J 重量11kg 16kg 7.3kg 11kg 控制插頭MR-J3CN1 編碼器電纜MR-J3ENSCBL5M-L 電源插頭MR-PWCNS5
3.5KW三菱伺服驅動器 MR-J4-350A 重量2.3kg 三菱旋轉型伺服電機HG-SR301J,352J 重量20kg 16kg 控制插頭MR-J3CN1 編碼器電纜MR-J3ENSCBL5M-L 電源插頭MR-PWCNS5
5KW三菱伺服驅動器 MR-J4-500A 重量4.0kg 三菱旋轉型伺服電機HG-SR421J,502J 重量27kg 20kg 控制插頭MR-J3CN1 編碼器電纜MR-J3ENSCBL5M-L 電源插頭MR-PWCNS5
7KW三菱伺服驅動器 MR-J4-700A 重量6.2kg 三菱旋轉型伺服電機HG-SR702J 重量27kg 控制插頭MR-J3CN1 編碼器電纜MR-J3ENSCBL5M-L 電源插頭MR-PWCNS3 MR-JE-10A HG-KN13J-S100/HG-KN13BJ-S100 額定輸出功率100W MR-JE-20A HG-KN23J-S100/HG-KN23BJ-S100 額定輸出功率200W MR-JE-40A HG-KN43J-S100/HG-KN43BJ-S100 額定輸出功率400W MR-JE-70A HG-SN52J-S100/HG-SN52BJ-S100 額定輸出功率500W MR-JE-70A HG-KN73J-S100/HG-KN73BJ-S100 額定輸出功率750W MR-JE-100A HG-SN102J-S100/HG-SN102BJ-S100 額定輸出功率1KW MR-JE-200A HG-SN152J-S100/HG-SN152BJ-S100 額定輸出功率1.5KW MR-JE-200A HG-SN202J-S100/HG-SN202BJ-S100 額定輸出功率2KW MR-JE-300A HG-SN302J-S100/HG-SN302BJ-S100 額定輸出功率3.5KW 三菱伺服電機MR-J2S系列選型 50瓦：驅動器 MR-J2S-10A+伺服電機 HC-KFS053 100瓦：驅動器 MR-J2S-10A+伺服電機 HC-KFS13 200瓦：驅動器 MR-J2S-20A+伺服電機 HC-KFS23 400瓦：驅動器 MR-J2S-40A+伺服電機 HC-KFS43 500瓦：驅動器 MR-J2S-60A+伺服電機 HC-SFS52 750瓦：驅動器 MR-J2S-70A+伺服電機 HC-KFS73 1000瓦：驅動器 MR-J2S-100A+伺服電機 HC-SFS102 1500瓦：驅動器 MR-J2S-200A+伺服電機 HC-SFS152 2000瓦：驅動器 MR-J2S-200A +伺服電機 HC-SFS202 3500瓦：驅動器 MR-J2S-350A +伺服電機 HC-SFS352 5000瓦：驅動器 MR-J2S-500A +伺服電機 HC-SFS502 7000瓦：驅動器 MR-J2S-500A +伺服電機 HC-SFS702 MR-J4A系列 功率/KW 名稱型號 0.05 電機 HG-MR053/KR053 驅動器 MR-J4-10A CN1接頭 MR-J3CN1 編碼器電纜 MR-J3ENCBL5M-A1-L 電機電源電纜 MR-PWS1CBL2M-A1-L 0.1 電機 HG-MR13/KR13 驅動器 MR-J4-10A CN1接頭 MR-J3CN1 編碼器電纜 MR-J3ENCBL5M-A1-L 電機電源電纜 MR-PWS1CBL2M-A1-L 0.2 電機 HG-MR23/KR23 驅動器 MR-J4-20A CN1接頭 MR-J3CN1 編碼器電纜 MR-J3ENCBL5M-A1-L 電機電源電纜 MR-PWS1CBL2M-A1-L 0.4 電機 HG-MR43/KR43 驅動器 MR-J4-40A CN1接頭 MR-J3CN1 編碼器電纜 MR-J3ENCBL5M-A1-L 電機電源電纜 MR-PWS1CBL2M-A1-L 0.5 電機 HG-SR52 驅動器 MR-J4-60A CN1接頭 MR-J3CN1 編碼器電纜 MR-J3ENSCBL5M-L 電機動力接頭 MR-PWCNS4 0.75 電機 HG-MR73/KR73 驅動器 MR-J4-70A CN1接頭 MR-J3CN1 編碼器電纜 MR-J3ENCBL5M-A1-L 電機電源電纜 MR-PWS1CBL2M-A1-L 1 電機 HG-SR102 驅動器 MR-J4-100A CN1接頭 MR-J3CN1 編碼器電纜 MR-J3ENSCBL5M-L 電機動力接頭 MR-PWCNS4 1.5 電機 HG-SR152 驅動器 MR-J4-200A CN1接頭 MR-J3CN1 編碼器電纜 MR-J3ENSCBL5M-L 電機動力接頭 MR-PWCNS4， MITSUBISHI/三菱 【MR-J4-70A】三菱伺服電機伺服驅動器系列特點： 一、MR-J4-B(SSCNET III/H 接口) 1.通信速度為150Mbps,通信周期為0.22ms. 2.可實現長距離配線 3.由于使用的光纖電纜與傳統SSCNET III/H相同,因此可輕松互換 二、MR-J4W2-B/MR-J4W3-B(SSCNET III/H 接口、多軸一體伺服放大器) 1.不僅繼承了MR-J4-B的同性能、多功能及便利性，還可通過1中伺服放大器驅動2臺或3臺伺服電機 2.與MR-J4-B相比，MR-J4W2-B節省了25%-30%的安裝空間,MR-J4W3-B節省了約30%的安裝空間. 三、MR-J4-A（通用接口） 1.具備標準的脈沖序列指令口及模擬電壓輸入指令接口 2.可在位置、速度、轉矩控制等各控制模式間進行切換 3.標準支持指令脈沖頻率為4MPPs
MITSUBISHI/三菱 【MR-J4-70A】三菱伺服電機伺服驅動器系列型號：
|
