一.機組模型（主機：SHL58-1.25-130/70-AII熱水鍋爐）

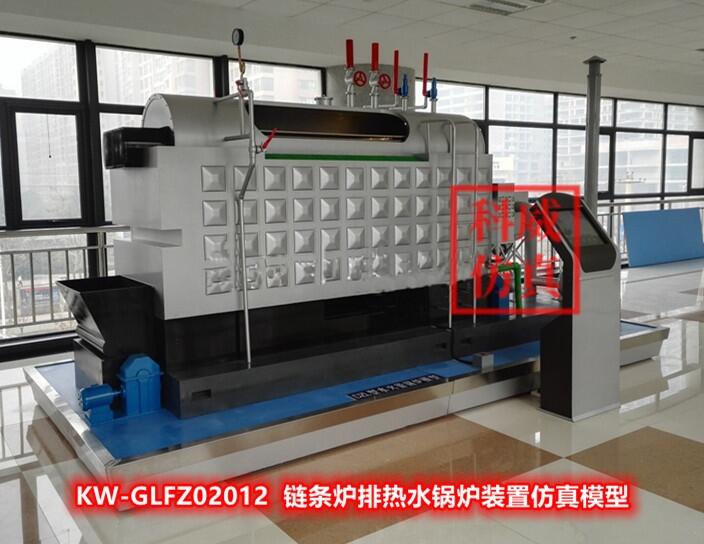

1.主機基本結構（模型尺寸：2000*1200*700mm，KW-GLFZ02012）：模型主要材質為有機玻璃、外殼透明能看清水冷壁、鏈條爐排、灰渣槽、鍋筒、鍋筒內部裝置、鑄鐵省煤器、空氣預熱器、對流管束下集箱、對流管束、風道、煙囪等，

2.機組具體包括：

2.1.鍋爐水循環系統；

2.2.上煤除渣系統；

2.3.水處理系統；

2.4.補水系統；

2.5.煙風系統及電控系統；

2.6.整套熱水循環換熱機組換熱機組設備（包括：板式換熱器、二次側循環水泵以及一二次熱水連接與板式換熱器、二次側循環水泵相連接的管路、儀表及閥門等）；

2.7.能夠進行電動模擬演示。

2.8.配套系統規格尺寸按照鍋爐模型同比例縮放；

3.主要材料及要求：

3.1.有機玻璃，工程塑料，集成電路控制機，電源：220v等。

3.2.能夠進行電動模擬演示。

3.3.配套系統規格尺寸按照鍋爐模型同比例縮放；

3.4.機組模型與演示版系統相同，能夠充分配合使用。

二.演示版

1.模型版面規格：1.6米×2.0米。

2.制作構思及效果：

2.1.優質密度板框架不銹鋼包邊，版面材料采用PRR示教板專用材料，版面制作依據模型系統的圖紙數據，顏色逼真，層次分明，效果和諧。

2.2.燈光效果：電路系統是根據鍋爐實際工作流程，通過不同顏色光源的配置，將不同部分和功能流程區域區分。

2.3此項流程示教板的燈光將設置成不同回路控制。

2.4示教板控制可采用遙控開關與手動式開關結合控制。

*鍋爐機組模型與演示版系統相同；機組模型具備PLC控制，同時具備學生考評功能。
