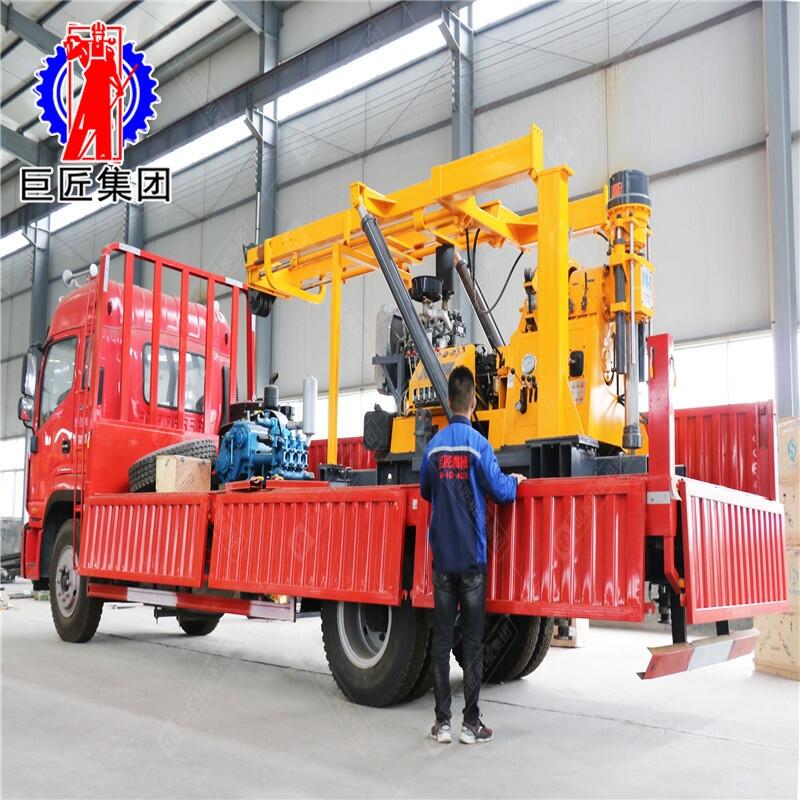

XYC-3車載式液壓巖芯鉆機
一、XYC-3車載式液壓巖芯鉆機主要特點
1、 XYC-3車載鉆機為多功能液壓車載立軸回轉式鉆機。
2、 汽車底盤采用中卡汽車底盤，鉆機傳動系統及卷揚，泥漿泵等重要附件安裝在此底盤上，布局合理緊湊，操作簡便。
3、 配置BW-250型泥漿泵，壓力高，流量大，保障鉆進深度及鉆孔口徑。
4、 鉆機自配移動裝置，可以實現鉆機主機的自身前后移動，便于井口操。
5、 鉆機塔架液壓起落式自動伸縮鉆塔，操作安全方便。
二、XYC-3車載式液壓巖芯鉆機適應范圍
地質普查勘探，道路及高層建筑物基礎勘探，以及各種混凝土結構檢查孔，江河堤壩，路基灌漿孔鉆孔和直接灌漿，民用水井等。
三、XYC-3車載式液壓巖芯鉆機技術參數
|
技術參數
|
|
鉆孔深度（m）
|
30-600
|
|
鉆孔直徑（mm）
|
300-75
|
|
終孔直徑（mm）
|
75
|
|
鉆孔傾角（°）
|
90-75
|
|
立軸正轉轉速（r/min）
|
30-1050
|
|
立軸反轉轉速（r/min）
|
29-137
|
|
立軸行程（mm）
|
600
|
|
主卷揚升降能力（單繩）（Kg）
|
3000
|
|
主卷揚容繩量（m）
|
65
|
|
卷筒升降速度（r/s）
|
0.3-1.9
|
|
鋼絲繩直徑（mm）
|
12.5
|
|
塔高（mm）
|
7000
|
|
鉆塔有效高度（mm）
|
6500
|
|
主動鉆桿(mm)
|
59*53、70*63、79*89
|
|
鉆桿（mm）
|
42、50、60
|
|
鉆機重量（kg）
|
3500
|
|
發動機
|
型號：云內動力YN27
|
|
額定功率39kw/2400rpm
|
|
BW-250型泥漿泵
（非標配）
|
額定流量（L/min）
|
250
|
|
額定壓力（Mpa）
|
7
|
|
驅動功率（kw)
|
15
|
|
主機重量（kg）
|
500
|
|
外形尺寸（mm）
|
1110*994*665
|
|
汽車底盤
|
中卡（車載鉆機圖片中底盤僅供參考）
|
山東巨匠機械集團供應XY系列地質勘探鉆機/巖芯鉆機，主要型號有：XY-100、XY-1、XY-150、XY-1A、XY-180、XY-1B、XY-200、XY-2、XY-3、XYX-3、XYD-3、XYC-3、XY-4、XY-44A、XYX-44A、XYD-44A、XY-8。
