YVFB-3*16扁今日行情

	價格：2 元(人民幣)	產地：安徽天長
	最少起訂量：1米	發貨地：安徽天長
	上架時間：2020-08-28 08:40:25	瀏覽量：68
	安徽國泰自動化工程有限公司
	經營模式：生產加工	公司類型：私營股份有限公司
	所屬行業：低壓電器	主要客戶：冶金、電力、石油、化工、煤礦、鐵路、交通、軍工等
	在線咨詢

聯系方式

聯系人:潘宇 (先生)	手機:13866929570
電話:	傳真:
郵箱:13866929570@163.com	地址:安徽省天長市銅城鎮綠環工業園

詳細介紹

硅橡膠耐高溫電纜

產品型號：

一、硅橡膠扁電纜產品概述：
硅橡膠扁電纜采用硅橡膠作絕緣或護套材料，由于硅橡膠本身具有耐高溫、耐寒、、耐磨、防腐等特性，因此該電纜高溫下電氣性能，抗老化性能好，使用壽命長，適合于交流1KV及以下具有抗拉、耐熱、防腐等特殊要求的行車、臺車、傳輸機械等設備和電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、化工、船舶、港口等行業。

      電纜允許彎曲半徑：電纜*小為電纜外徑的10倍硅橡膠電力電纜基本型號及名稱：型號產品名稱YGC硅橡膠絕緣硅橡膠護套電力電纜YGCR硅橡膠絕緣硅橡膠護套用電力軟電纜YGCP硅橡膠絕緣硅橡膠護套銅編織屏蔽電力電纜YGC22硅橡膠絕緣硅橡膠護套鋼帶鎧裝電力電纜JGG硅橡膠絕緣硅橡膠護套安裝線JGGR硅橡膠絕緣硅橡膠護套用安裝軟線JGGP硅橡膠絕緣硅橡膠護套銅編織屏蔽安裝線JHXG硅橡膠絕緣電機引接線備注：阻燃型硅橡膠電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。硅橡膠電力電纜代號名稱和含義：代號代號含義Y-系列代號軟電纜G-硅橡膠C-重型22-鋼帶鎧裝P-銅編織屏蔽R-多股絞合導體J-電機引接線硅橡膠電力電纜主要技術指標
二、硅橡膠扁電纜產品特點：
     硅橡膠扁電纜使用于工作電壓450/750V級以下，溫度-40~70℃的起重、運輸、機械、電氣、礦山、等行業各種動力裝置的電源連接及控制照明等。
    硅橡膠扁電纜絕緣和護套等采用硅橡膠材料。來電纜特性及防腐耐寒等性能�？砂搭櫩托枰诰€芯兩側鋼絲繩或其他承力元件。
    硅橡膠扁電纜主要用于發電、冶金、化工、港口、及礦山等惡劣作為電器設備之間的電器連接。
    硅橡膠扁電纜產品執行：    Q/LH111-2019

額定電壓：0.6/1kV
工作溫度：-60～＋180℃

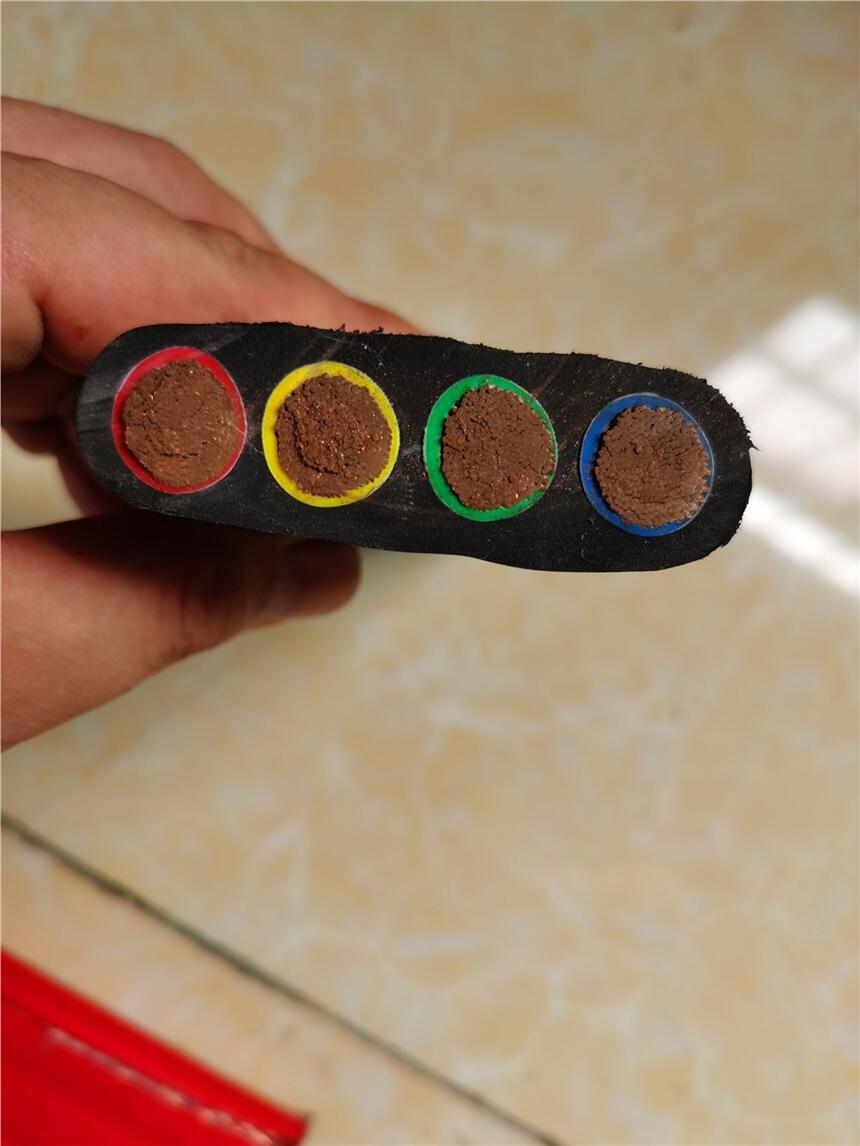

三、結構示意圖：

YGCB

	1、多股鍍錫軟銅絲或軟銅絲導體
	2、丁晴聚氯絕緣
	3、硅橡膠護套

YGCB-YVFR

	1、多股鍍錫軟銅絲或軟銅絲導體
	2、丁晴聚氯絕緣
	3、硅橡膠護套

YGCB-HF46R

	1、多股鍍錫軟銅絲或軟銅絲導體
	2、F46絕緣
	3、硅橡膠護套

注：
具體規格可根據客戶需要生產，若長距離懸空或其他原因承受較大的拉力，可在其間加入加強鋼絲，在電纜型號后加入－nT（n表示鋼絲的根數，根據電纜的寬度決定）。

四、硅橡膠扁電纜規格型號：
YGCB YGGB YGZB

代號含義

　　Y 系列代號(軟電纜)

　　G 硅橡膠

　　22 鋼帶鎧裝

　　P 銅編織屏蔽

　　JHXG 硅橡膠絕緣電機引接線 ZR-YFGP22、ZRB-KGG、ZA-YGC、ZRC-YGGF、ZRC-KGGB、ZRC-YGGB、ZRC-YGCB、ZRC-JGGB、ZRC-YFGB、ZRC-KFGB、ZRC-AGRP、ZRC-KGGP、ZRC-YGCP、ZRC-YGGP、ZRC-JGGP、ZRC-KFGP、ZRC-JFGP、ZRC-KGGP2、ZRC-YGCP2、ZRC-YGGP2R 多股絞合導體

KGG：硅橡膠絕緣和護套控制電纜

KGGR：硅橡膠絕緣和護套控制軟電纜

KGGP：硅橡膠絕緣和護套銅絲編織屏蔽控制電纜

KGGRP：硅橡膠絕緣和護套銅絲編織屏蔽控制軟電纜

KGGRP1：硅橡膠絕緣和護套鍍錫編織屏蔽控制軟電纜

YGC硅橡膠絕緣硅橡膠護套電力電纜線
YGCR 硅橡膠絕緣硅橡膠護套用電力電纜
YGCP 硅橡膠絕緣護套銅絲屏蔽電力電纜線
YGC22 硅橡膠絕緣硅橡膠護套鋼帶鎧裝電力電纜
JGG硅橡膠絕緣硅橡膠護套安裝線
JGGR 硅橡膠絕緣硅橡膠護套用安裝軟線
JGGP 硅橡膠絕緣硅橡膠護套銅編織屏蔽安裝線！
JHXG 硅橡膠絕緣電機引接線
備注：阻燃型硅橡膠電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。

表1

型號	額定電壓（U0/U）（V）	芯數	標稱截面（mm2)
YGZB、YGVFZB	450/750	2、3、4、5、7、	0.75-2.5
YGCB、YGVFCB、YFGCB	600/1000	2、3、4、5	4-240

表2

型號	額定電壓	名稱
YGZB	450/750	中型硅橡膠絕緣高溫、防腐、耐油扁平電纜
YGVFZB	450/750	中型硅橡膠絕緣丁晴護套高溫、防腐、耐油扁平電纜
YGCB	600/1000	重型硅橡膠絕緣高溫、防腐、耐油扁平電纜
YGVFCB	600/1000	重型硅橡膠絕緣丁晴護套高溫、防腐、耐油扁平電纜
YFGCB	600/1000	重型氟塑料絕緣硅橡膠絕緣高溫、防腐、耐油扁平電纜

五、硅橡膠扁電纜技術數據：
電纜結構參數:

序號	芯數×標稱截面（mm2)	根數/直徑（mm)	電纜大外徑（mm)			計算重量(kg/Km)
序號	芯數×標稱截面（mm2)	根數/直徑（mm)	YGZB YGVFCB	YGCB YGVFCB	YGCB	YGZB YGVFCB	YGCB YGVFCB	YGCB
1	2×0.75	24/0.20	4.7×7.1	-	-	59	-	-
2	2×1.0	32/0.20	4.9×7.5	-	-	70	-	-
3	2×1.5	30/0.25	5.4×8.3	-	-	89	-	-
4	2×2.5	49/0.25	6.3×9.9	-	-	126	-	-
5	3×0.75	24/0.20	4.7×9.4	-	-	74	-	-
6	3×1.0	32/0.20	4.9×10.0	-	-	89	-	-
7	3×1.5	30/0.25	5.6×11.5	-	-	120	-	-
8	3×2.5	49/0.25	6.5×13.8	-	-	171	-	-
9	4×0.75	24/0.20	4.7×11.8	-	-	91	-	-
10	4×1.0	32/0.20	4.9×12.6	-	-	110	-	-
11	4×1.5	30/0.25	5.6×14.5	-	-	149	-	-
12	4×2.5	49/0.25	6.5×17.4	-	-	219	-	-
13	5×0.75	24/0.20	4.9×14.3	-	-	113	-	-
14	5×1.0	32/0.20	5.1×14.3	-	-	138	-	-
15	5×1.5	30/0.25	6.0×17.9	-	-	191	-	-
16	5×2.5	49/0.25	6.7×12.3	-	-	269	-	-
17	7×0.75	24/0.20	4.9×19.0	-	-	143	-	-
18	7×1.0	32/0.20	5.3×21.4	-	-	177	-	-
19	7×1.5	30/0.25	6.0×23.8	-	-	245	-	-
20	7×2.5	49/0.25	7.9×28.8	-	-	360	-	-
21	2×4	56/0.30	-	7.8×12.4	7.4×11.6	-	183	186
22	2×6	84/0.30	-	8.2×14.8	7.8×14.0	-	255	260
23	2×10	84/0.40	-	11.7×19.0	11.1×18.2	-	422	431
24	2×16	126/0.40	-	13.3×22.6	12.9×21.6	-	527	537
25	2×25	196/0.40	-	16.9×28.2	16.5×27.2	-	871	897
26	2×35	276/0.40	-	18.3×30.6	17.9×29.6	-	1153	1188
27	2×50	396/0.40	-	21.7×36.4	21.1×35.4	-	1599	1647
28	2×70	360/0.50	-	24.6×41.1	23.8×40.1	-	2183	2249
29	2×95	475/0.50	-	28.1×47.1	27.3×46.1	-	2859	2945
30	2×4	56/0.30	-	7.8×17.4	7.41×16.2	-	237	244
31	2×6	84/0.30	-	8.2×20.8	7.8×19.6	-	349	359
32	3×10	84/0.40	-	11.7×26.3	11.1×25.1	-	558	575
33	3×16	126/0.40	-	13.3×31.5	12.7×30.3	-	773	760
34	3×25	196/0.40	-	16.9×39.5	16.1×38.3	-	1173	1208
35	3×35	276/0.40	-	18.3×42.9	17.6×41.7	-	1565	1612
36	3×50	396/0.40	-	21.7×48.1	21.1×46.9	-	2184	2250
37	3×70	360/0.50	-	24.6×57.7	23.8×56.5	-	2996	3086
38	3×95	475/0.50	-	28.1×66.2	27.3×65.0	-	3929	4047
39	3×4	56/0.30	-	8.2×22.0	7.4×20.4	-	314	324
40	3×6	84/0.30	-	9.6×26.4	8.8×24.8	-	440	453
41	4×10	84/0.40	-	11.7×34.8	11.1×33.2	-	734	756
42	4×16	126/0.40	-	14.3×41.2	13.7×39.6	-	1045	1076
43	4×25	196/0.40	-	17.3×51.2	16.5×49.6	-	1542	1588
44	4×35	276/0.40	-	18.7×58.3	17.9×56.7	-	2059	2121
45	4×50	396/0.40	-	22.5×66.4	21.7×64.8	-	2891	2978
46	4×4	56/0.30	-	8.2×26.6	7.4×24.6	-	381	392
47	4×6	84/0.30	-	10.0×32.4	8.2×30.4	-	556	573
48	5×10	84/0.40	-	12.5×41.7	11.8×39.7	-	923	951
49	5×16	126/0.40	-	14.9×50.5	14.1×48.5	-	1307	1346
50	5×25	196/0.40	-	17.3×63.5	16.5×61.5	-	1987	2046

硅橡膠電機引接線，硅橡膠電機電纜，硅橡膠硅橡膠電機引接線特點及使用范圍：適用于交流額定電壓1.14KV及以下固定敷設用動力傳輸線或電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構，輻射方便，高溫(高寒)下電氣性能，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。

JHXG硅橡膠單相電機引接線。導體為軟銅絲絞合，或鍍錫軟銅絲。護套為混合物，絕緣為橡膠，通常采用硅橡膠，這樣能夠加強電纜的機械外力，電纜度和抗磨能力，電纜使用壽命。工作條件 -30℃至+160℃ 。固動工作條件 -60℃至+180℃

硅橡膠電機引接線用于直接地與電機繞組連接并引出機殼或繞組與電機殼體上的連接柱連接。

硅橡膠電機引接線技術參數：

產品執行 Q/LH111-2009

阻燃耐火特性試驗執行GB12666-90要求

交流額定電壓：U0/U 0.6/1KV

高工作溫度： 185℃

低溫度：固定敷設-60℃

電纜安裝敷設溫度應不低于-25℃。

電纜允許彎曲半徑：電纜小為電纜外徑的10倍

成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表1和表2。

20℃時絕緣電阻不小于100MΩ/KM

成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。硅橡膠控制電纜本產品適用于交流額定電壓450/750V,或固定裝置敷設。電纜性能好，耐高溫耐腐蝕，耐電壓等優點。產品用途編輯本產品適用于交流額定電壓450/750V及以下或固定敷設用電器儀表連接線或傳輸，電纜具有的熱性，能在高溫、低溫、腐蝕性中保持良好的電性能和性，適合冶金、電力、石化等行業具有耐溫等特殊要求使用。執行編輯Q/HHTZH004.2阻燃耐火特性試驗執行GB12666-90使用特性編輯1．交流額定電壓：U0/U 450/750KV工作溫度：180℃2．溫度：硅橡膠護套：固定敷設-60℃，非固定敷設-20℃3．電纜安裝敷設溫度應不低于-20℃。4．電纜允許彎曲半徑：非鎧裝電纜*小為電纜外徑的6倍四：基本型號及名稱KGG硅橡膠絕緣和護套控制電纜KGGR硅橡膠絕緣和護套控制軟電纜KGGP硅橡膠絕緣和護套銅絲編織屏蔽控制電纜KGGRP硅橡膠絕緣和護套銅絲編織屏蔽控制軟電纜KGGRP1硅橡膠絕緣和護套鍍錫編織屏蔽控制軟電纜KFG氟塑料絕緣和硅橡膠護套控制電纜備注：1 如需阻燃型硅橡膠電纜，型號前加ZR；YGC 硅橡膠絕緣及護套用電力電纜
