型號

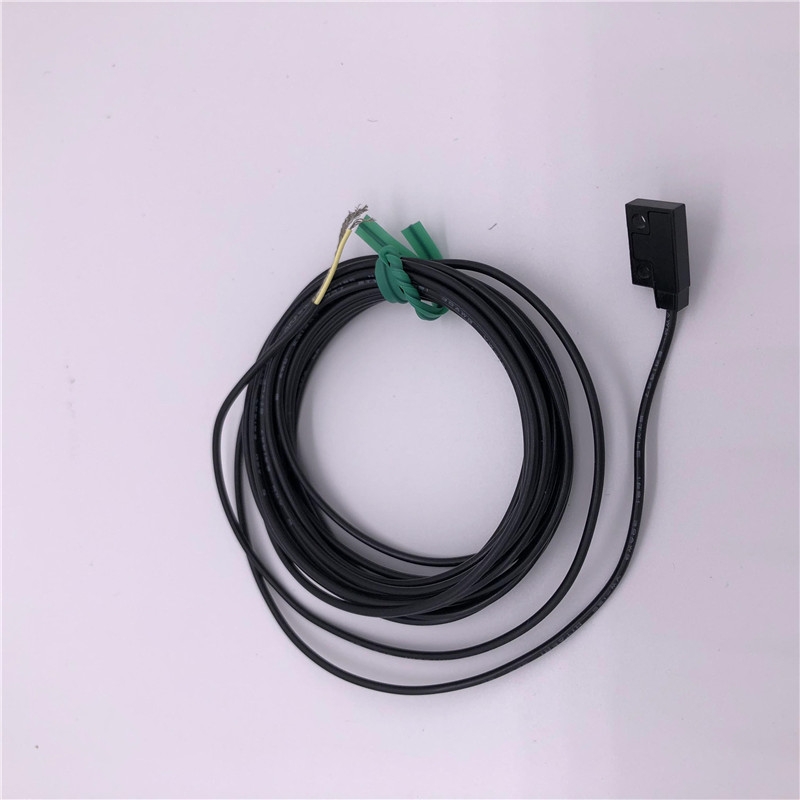

PZ-G62Pkeyence

類型

標準 1 路輸出

輸入/ 輸出形態

電纜

主模塊/擴充模塊

主模塊

輸入/ 輸出數量

控制輸出

1 路輸出
NPN 集電極開路 24 V；1 路輸出最大值：100 mA 或更��；2 路輸出總計：100 mA 或更小 (分別使用)/20 mA 或更小 (連接多個子模塊)；殘留電壓 1 V 或更小

監視器輸出(1 - 5 V)

―

外部輸入

光源LED

紅色，4 元素 LED(波長：630 nm)

響應時間

50 μs (HIGH SPEED)/250 μs(FINE)/500 μs(TURBO)/ 1 ms (SUPER) /4 ms (ULTRA)/16 ms (MEGA)

輸出切換

LIGHT-ON / DARK-ON (可用開關選擇)

延時功能

計時器關閉 / 斷開延時計時器 / 開啟延時計時器 / 單次計時器

APC

ON/OFF 可選擇的(出廠時：OFF)

部件擴展

可連接 16 個擴展部件 (共 17 個部件) 注意個帶有 2 輸出口類型部件可以計為 2 個部件。

保護電路

逆電源連接保護、輸出過電流保護和、輸出電涌保護

抗干擾模塊數目

HIGH SPEED：0；FINE：4；TURBO/SUPER/ULTRA/MEGA：8 (設置為 2 路輸出時，抗干擾模塊數將加倍。)

額定值

電源電壓

12 至 24 VDC ±10% 波動 (P-P) 10% 或更少

功率消耗

正常：最大 900 mW (24 V 時，最大 36 mA；12 V 時，最大 48 mA)^*1
節能模式：最大 800 mW (24 V 時，最大 32 mA；12 V 時，最大 39 mA)^*1
全節能模式：最大 470 mW (24 V 時，最大 19 mA；12 V 時，最大 23 mA)

環境耐性

環境照明

白熾燈 ：最大20,000 lux ；日光 ：最大30,000 lux

環境溫度

-20 至 +55°C (無凍結)^*2

相對濕度

35% 至 85%RH (無結露)

抗振性

10 至 55 Hz，全幅 1.5 mm，X、Y、Z 軸方向各 2 小時

抗震性

500 m/s²，X、Y、Z 軸方向各 3 次

材料

外殼

主模塊與擴充模塊外殼材料：聚碳酸酯

外殼尺寸

30.3 mm (H) x 9.8 mm (W) x 71.8 mm (D)

重量

約 75 g

^*1 對于 HIGH SPEED 模式，增加 100 mW (4.0 mA)。
^*2 連接一個或兩個模塊：-20 至 +55°C；連接 3 至 10 個模塊：-20 至 +50°C；連接 11 至 16 個模塊：-20 至 +45°C。使用 2 路輸出時，一個模塊按兩個模塊計數。所有溫度規定適用于模塊 DIN 導軌裝配方式和安裝到金屬板的情形。
