一、概述：

盤式真空過濾機用于地質、冶金、煤炭、建材、礦山等科研實驗單位在開展礦物可選性實驗工作中，作為浮選、重選、磁選等作業后脫水，檢測樣品時固液分離。機器主要由真空泵、分水濾氣器、真空負壓罐及兩個過濾盤組或其排水通過自控裝置自動排水，達到固液分離目的。

二、技術參數

用途

該機是一種能間斷或連續過濾的實驗室型新型過濾設備，適用于選礦，冶金，地質，化工，建材，石油，造紙，人造晶體等部門的實驗室和小型工廠進行產品脫水，固液相分離時使用。

該設備具有結構簡單，操作，維護方便，運轉可靠，性能穩定，過濾效率高，一機多用等Y點，對難濾的礦物和濃度較低的礦漿，效果尤為顯著。

結構簡介

本設備由機箱，小濾盤，抽排管道，補加水管道，移動抽濾盤，電器，真空泵，真空罐等部分組成。

本設備利用直聯式懸鴨水環真空泵運轉時產生的負壓來抽濾礦漿，能連續抽吸和排放過濾液體。真空泵由一臺1.5千瓦的電動機直接聯帶動，運轉時（海拔高度為0時）可產生560-650貢柱的負壓。有大、小濾盤、抽排管道、移動抽濾盤、真空罐及真空表所組成的過濾系統，直接與真空泵的負壓區相連，省去了氣水分離等一整套裝置，工作時不需停機，濾液及由真空泵直接泵出，從而提高了過濾效率，減少停機和啟動次數，減少了故障，延長了設備的使用壽命。

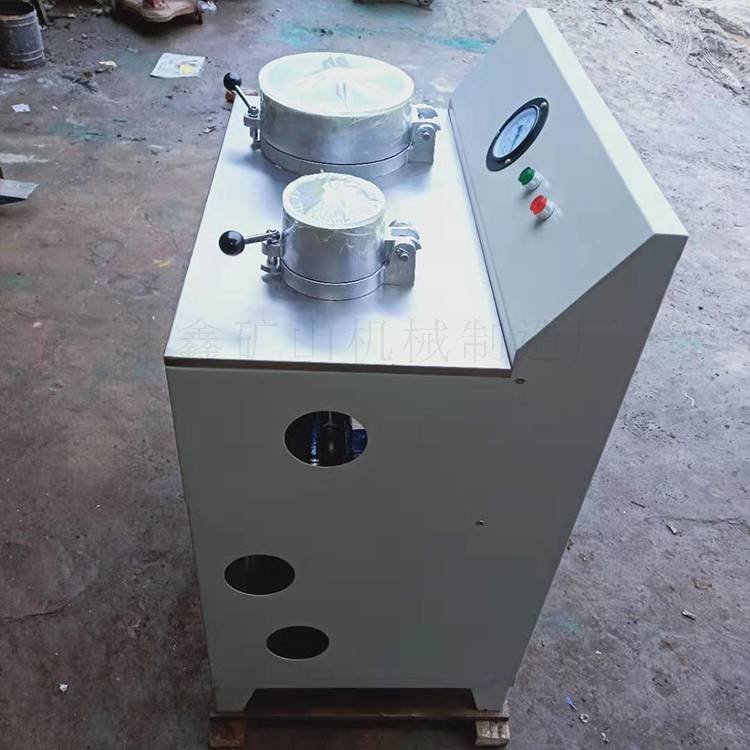

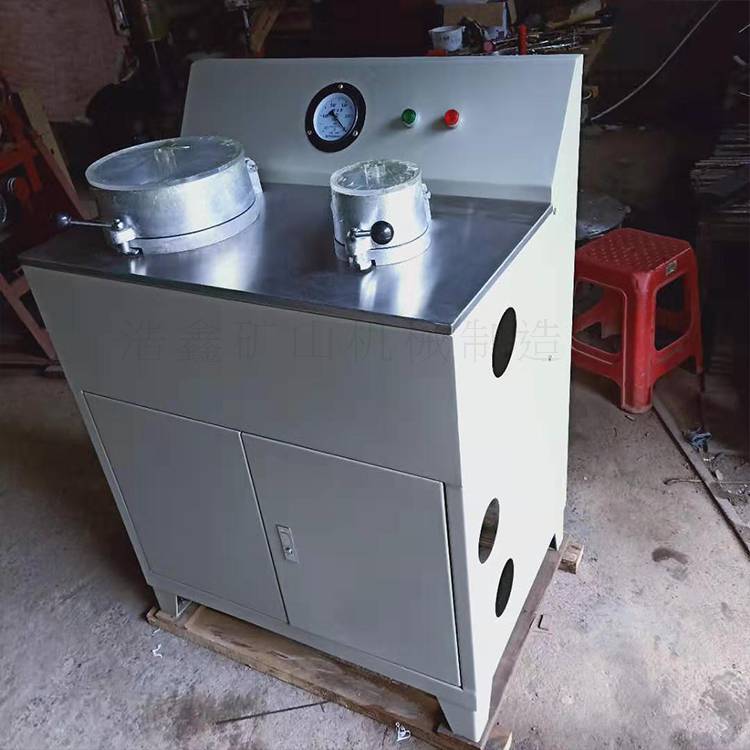

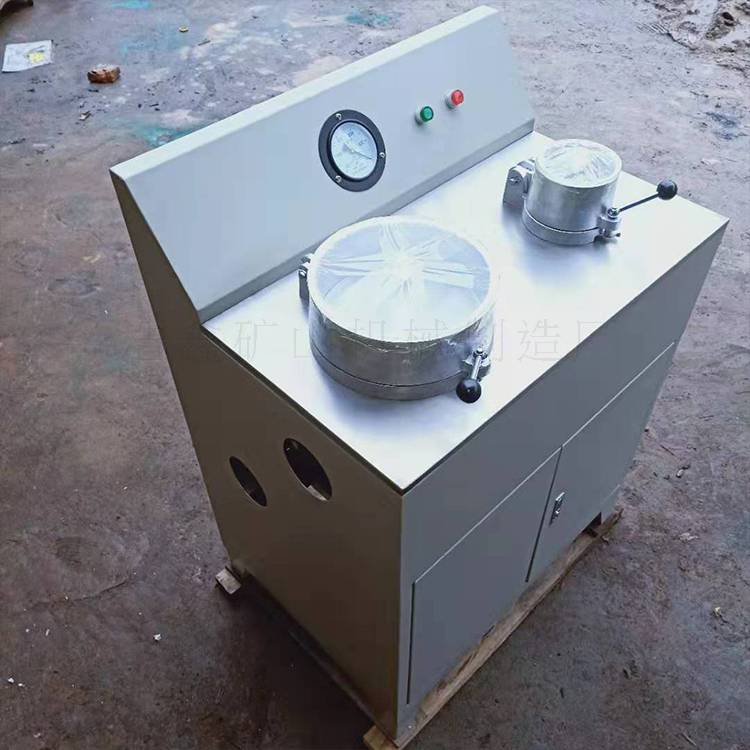

盤式真空過濾機

多功能盤式真空過濾機，是一種能間斷或連續過濾的實驗室型新型過濾設備，可供選礦、治金、地質、化工、建材、石油、造紙、人造晶體等部門的實驗室和小型工廠進行產品脫水、固液相分離時使用。
