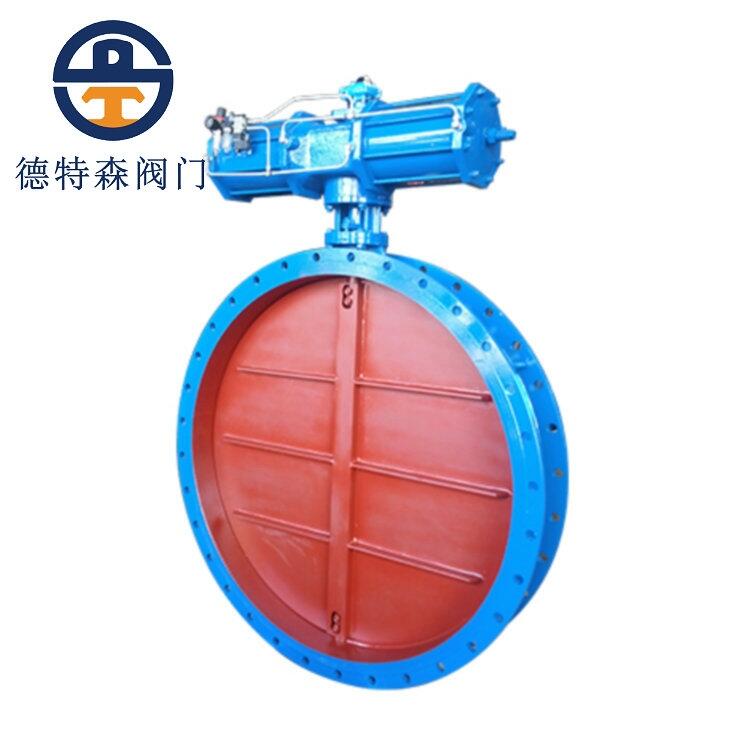

一、D641W氣動通風蝶閥產品概述
D641W氣動通風蝶閥是由角行程活塞式氣動驅動裝置和通風蝶閥組成，氣動裝置采用GT型氣動執行器，有雙作用式和單作用式(彈簧復位)兩種，大口徑通風蝶閥通常采用AW型系列氣動執行器，可根據不同控制和要求選擇不同要求的附件，主要有切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器；調節型附件：電氣定位器、氣動定位器、電氣轉換器；氣源處理附件：空氣過濾減壓閥、氣源處理三聯件；手動機構：轉動手輪機構，可實現手動開、關閥。
二、D641W氣動通風蝶閥主要零件部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
1
|
閥體
|
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
|
|
2
|
蝶板
|
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
|
|
3
|
密封圈
|
與閥體相同
|
|
4
|
閥桿
|
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
|
|
5
|
填料
|
氟塑料、柔性石墨
|
三、D641W氣動通風蝶閥主要氣動執行器技術參數表
|
類 型
|
雙作用活塞式、彈簧復位式
|
|
氣源壓力
|
雙作用：2-8bar/單作用：4-8bar
|
|
輸出力矩
|
雙作用：4N·M～10560N·M
|
|
單作用：7N·M～2668N·M
|
|
工作溫度
|
常溫型：-20℃～80℃(丁腈橡膠O型圈)
|
|
高溫型：-20℃～160℃(氟橡膠O型圈)
|
|
動作范圍
|
0～90°±5°
|
|
接口螺紋
|
GTD40～GTD83/ATD50～ATD88 G1/8″
|
|
GTD110～GTD350/ATD100～200 G1/4″
|
|
閥位信號
|
定位器：4～20mA/回信器：全開全關信號
|
四、D641W氣動通風蝶閥主要外型尺寸表
|
|
|
公稱通徑
|
公稱壓力PN0.5(0.05MPa）-PN2.5(0.25MPa)尺寸(mm)
|
重量
|
|
DN(mm)
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
n-d
|
(kg)
|
|
DN50
|
108
|
70
|
337
|
180
|
65
|
140
|
110
|
4-14
|
16
|
|
DN65
|
112
|
80
|
357
|
180
|
65
|
160
|
130
|
4-14
|
17
|
|
DN80
|
114
|
95
|
385
|
180
|
65
|
190
|
150
|
4-18
|
19
|
|
DN100
|
127
|
105
|
405
|
180
|
65
|
210
|
170
|
4-18
|
22
|
|
DN125
|
140
|
120
|
483
|
245
|
72
|
240
|
200
|
8-18
|
27
|
|
DN150
|
140
|
132
|
508
|
245
|
72
|
265
|
225
|
8-18
|
31
|
|
DN200
|
152
|
160
|
566
|
245
|
72
|
320
|
280
|
8-18
|
47
|
|
DN250
|
165
|
187
|
623
|
245
|
72
|
375
|
335
|
12-18
|
68
|
|
DN300
|
178
|
220
|
750
|
355
|
93
|
440
|
395
|
12-22
|
79
|
|
DN350
|
190
|
245
|
803
|
355
|
93
|
490
|
445
|
12-22
|
130
|
|
DN400
|
216
|
270
|
852
|
355
|
93
|
540
|
495
|
16-22
|
141
|
|
DN450
|
222
|
297
|
907
|
355
|
93
|
595
|
550
|
16-22
|
190
|
|
DN500
|
229
|
322
|
960
|
355
|
93
|
645
|
600
|
20-22
|
225
|
|
DN600
|
267
|
377
|
1080
|
550
|
350
|
755
|
705
|
20-26
|
245
|
|
DN700
|
292
|
430
|
1185
|
550
|
350
|
860
|
810
|
24-26
|
320
|
|
DN800
|
318
|
487
|
1300
|
550
|
350
|
975
|
920
|
24-30
|
405
|
|
DN900
|
330
|
537
|
1400
|
550
|
350
|
1075
|
1020
|
24-30
|
500
|
|
DN1000
|
410
|
587
|
1500
|
550
|
350
|
1175
|
1120
|
28-30
|
700
|
|
DN1200
|
470
|
702
|
1825
|
600
|
350
|
1375
|
1320
|
32-30
|
750
|
