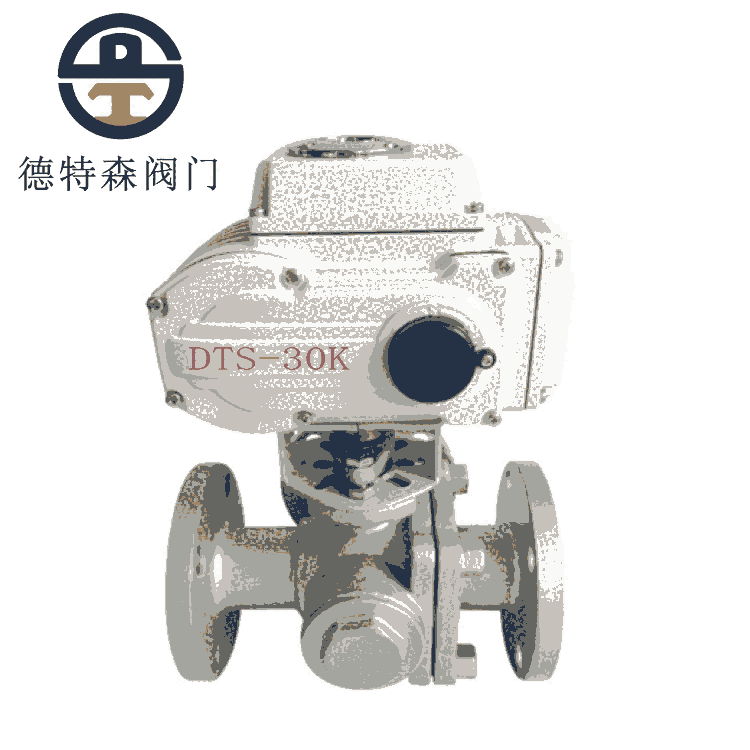

泉州電動球閥Q945F-16C 泉州三通球閥Q945F-25C

	價格：1895 元(人民幣)	產地：福建德特森閥門有限公司
	最少起訂量：1臺	發貨地：福建德特森閥門廠
	上架時間：2020-07-18 16:34:14	瀏覽量：640
	福建德特森閥門廠
	經營模式：生產加工	公司類型：其他有限責任公司
	所屬行業：混水閥	主要客戶：電動蝶閥-電動球閥-電動閘閥-電動截止閥-電動調節閥
	在線咨詢

聯系方式

聯系人:陳志杰 ()	手機:13365909991
電話:	傳真:
郵箱:110051528@qq.com	地址:福建省廈門市同安區美溪道湖里工業園33號

詳細介紹

一、三通電動球閥產品概述

三通電動球閥由SPQ、DTSGP、SPZ系列電動執行機構和T型三通球閥組成成，通過電動執行器產生的動力來改變球芯與管道的相對位置，從而對三條管路流體實現不同的組合控制。該產品以220V單相交流電為力源，接受控制系統 (或操作器) 來的220V開關信號，并通過單相電源切換驅動可逆單相齒輪減速電機，按規定的組合要求，使T型三通球閥實現對管路流體的換向作用。

Q945F/H電動T型三通可使三路正交的管道互相連通，即起分流(合流)作用，也可使其中兩條管道連通而切斷另一路管道，靈活控制管路中介質的合流或分流。

二、三通電動球閥主要零部件材料表

序號	零件名稱	材質名稱(常規配置)
序號	零件名稱	Q945F/H-C	Q945F/H-P	Q945F/H-R	Q945F/H-RL
1	閥體/閥蓋	WCB	CF8(304)	CF8M(316)	CF3M(316L)
2	球體	WCB+ENP	CF8(304)	CF8M(316)	CF3M(316L)
3	密封圈	PTFE、PPL、柔性石墨
4	閥座	PTFE	PTFE	PTFE	PTFE
5	填料	柔性石墨/PPL/PTFE+O形圈
6	閥桿	2Cr13	304	316	316L
7	雙頭螺栓	35CrMoA	304	316	316L
8	墊片	PTFE、PPL、柔性石墨

三、三通電動球閥主要執行器技術參數表

執行器型號	SPQ、DTSGP、SPZ電動執行機構
主要技術參數	電源電壓：220V/50Hz、380V/50Hz；輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP65(或IP67)；隔爆標志：ExdⅡBT4；手操功能：手柄。
	環境溫度：-25～+70℃；環境濕度：≤95%

四、三通電動球閥主要外型尺寸表


公稱通徑 DN(mm)	公稱壓力PN16(1.6MPa)主要尺寸(mm)
公稱通徑 DN(mm)	L	L1	D	D1	D2	b
15	150	75	95	65	46	14
20	150	75	105	75	56	16
25	180	90	115	85	65	16
32	200	100	140	100	76	18
40	220	110	150	110	84	18
50	240	120	165	125	99	20
65	260	130	185	145	118	20
80	280	140	200	160	132	20
100	320	160	220	180	156	22
125	380	190	250	210	184	22
150	440	220	285	240	211	24
200	550	275	340	295	266	24
※注：其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，如有需要請咨詢公司技術部門索取最新數據。
