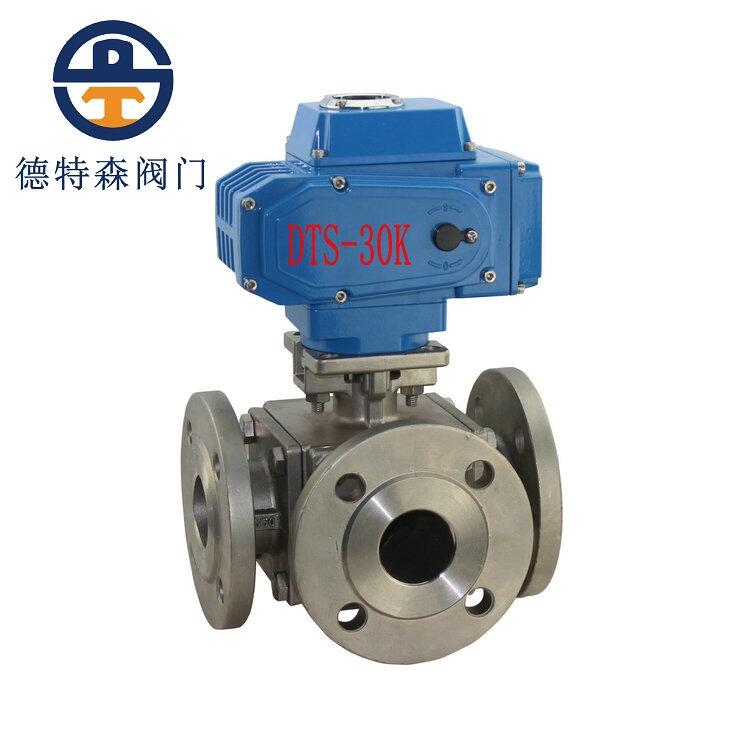

一、電動三通球閥產品概述
電動三通球閥由SPQ、DTSGP角行程電動執行機構及防爆型3810系列電動執行機構和L型三通球閥組成，它是我廠綜合國內外先進技術而開發的新型電動三通球閥，用于分流或合流，其標準球芯L型雙口孔道，改變球芯與管道的相對角度，可以對直支管道流體實現不同的組合控制，常用于介質流向的切換，能使相互垂直的兩個通道連接。
電動三通球閥采用兩閥座密封，具有結構緊湊、外型美觀、密封性能好，廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。
二、電動三通球閥主要零部件材料表
|
序號
|
零件名稱
|
材質名稱(常規配置)
|
|
Q944F/H-C
|
Q944F/H-P
|
Q944F/H-R
|
Q944F/H-RL
|
|
1
|
閥體
|
WCB
|
CF8(304)
|
CF8M(316)
|
CF3M(316L)
|
|
2
|
球體
|
WCB+ENP
|
CF8(304)
|
CF8M(316)
|
CF3M(316L)
|
|
3
|
密封圈
|
PTFE、PPL、柔性石墨
|
|
4
|
閥座/密封面
|
PTFE、PPL、柔性石墨
|
|
5
|
填料
|
柔性石墨/PPL/PTFE
|
|
6
|
閥桿
|
2Cr13
|
304
|
316
|
316L
|
|
7
|
雙頭螺栓
|
35CrMoA
|
304
|
316
|
316L
|
|
8
|
螺母
|
35CrMoA
|
304
|
316
|
316L
|
|
9
|
墊片
|
PTFE、PPL、柔性石墨
|
三、電動三通球閥主要執行器技術參數表
|
執行器型號
|
SPQ、DTSGP角行程執行機構；防爆型3810系列
|
|
主要技術參數
|
電源電壓：220V/50Hz、380V/50Hz；輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP65(或IP67)；隔爆標志：ExdⅡBT4；手操功能：手柄。
|
|
環境溫度：-25～+70℃；環境濕度：≤95%
|
