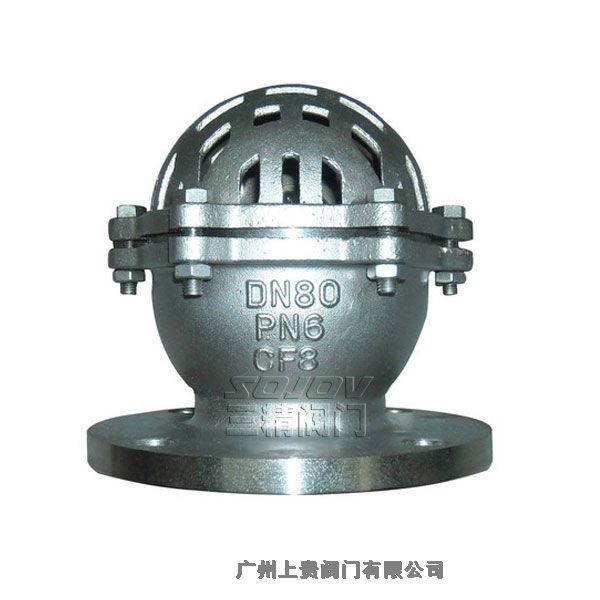

H42X底閥結構與原理:
本閥由閥估,閥瓣,閥蓋,襯套,密封圈等零件組成,詳見下圖水源的水從閥蓋進入閥體.在流體的壓力作用下,閥瓣打開水,當示停后出口管內的壓力將閥瓣迅速關閉,液體將不會倒回水源,起到了即暢通抽水又節約水能損失的作用
H42X底閥性能規范：
公稱壓力：PN0.25MPa 公稱通徑：DN15～DN350 適用介質：水、油、及非腐蝕性介質 適用溫度：≤50 o C主要部件材料：灰鑄鐵、丁腈橡膠 執行標準：Q/12 NJ3583-2001 試驗標準：GB/T13927-1992.
H42X底閥主要外形尺寸：
|
型號
|
公稱通徑
DN(mm)
|
H
|
D
|
D1
|
D2
|
Z-d
|
適用介質
|
適用溫度
|
|
H42X
|
32
|
105
|
120
|
90
|
70
|
4-φ14
|
水、油、液體
|
不銹鋼
≤150℃
|
|
40
|
110
|
130
|
100
|
80
|
4-φ14
|
|
50
|
125
|
140
|
110
|
90
|
4-φ14
|
|
65
|
150
|
160
|
130
|
110
|
4-φ14
|
|
80
|
175
|
185
|
150
|
128
|
4-φ18
|
|
100
|
190
|
205
|
170
|
148
|
4-φ18
|
|
125
|
240
|
235
|
200
|
178
|
8-φ18
|
|
150
|
280
|
260
|
225
|
202
|
8-φ18
|
|
200
|
360
|
315
|
280
|
258
|
8-φ18
|
