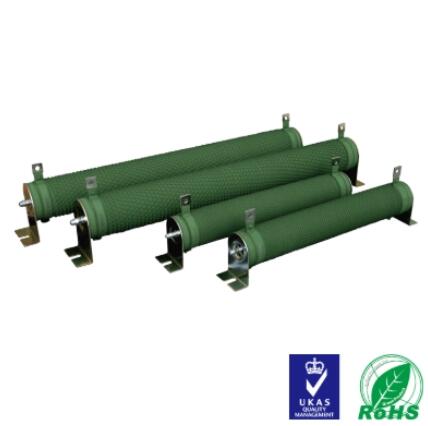

大功率線繞電阻波紋電阻電梯波紋電阻RX20

	價格：電議元(人民幣)	產地：廣東東莞市
	最少起訂量：1個	發貨地：廣東東莞市
	上架時間：2019-11-20 13:31:51	瀏覽量：1548
	廣東奧創電子科技有限公司
	經營模式：生產加工	公司類型：私營股份有限公司
	所屬行業：電子電路散熱元件	主要客戶：松下，安川，臺達等變頻器廠商
	在線咨詢

聯系方式

聯系人: (先生)	手機:15521580967
電話:	傳真:
郵箱:zenglingwen@autrou.com	地址:廣東省東莞市石排鎮康達工業園

詳細介紹

■ 產品特點

RXBW-T可調波紋線繞電阻器用耐高溫材料作為電阻基體，高絕緣不燃性填充料灌封，與電阻基體電阻絲及金屬外殼緊密結合，具有較高的穩固性和熱傳導性。根據廣泛的市場調研和工程試驗，精心設計出自帶散熱片的鋁合金外殼，使該電阻的散熱性能遠遠超過傳統型的同體積同功率電阻，既明顯降低了電阻體的表面溫升，又大大提高了耐負荷能力和長期穩定性，其使用壽命可達傳統型電阻的1.5至2倍以上。

1、散熱性能好、耐沖擊、高穩定、壽命長。
2、體積小、功率負荷大。
3、廣泛用于變頻器、電梯、船舶、電機及高端設備行業、負載老化測試等等多個機械行業。
4、精度范圍：±5%、±10%

■ 結構圖

RXBW-T可調波紋線繞電阻器結構圖

■ 規格尺寸和技術指標

RXBW-T可調波紋線繞電阻器尺寸圖

◆ 規格尺寸尺寸單位：mm

型號	額定功率(W)	外形尺寸(mm)
型號	額定功率(W)	L1±2	L2±5	L3±3	D±2	B±1	S±2	H±1	H1±3	N±2	Φd±1	T±0.5
RXBW	50W	102	124	146	28	6.5	27	28	62	9	4.5	1.2
	80W	152	174	196	28	6.5	27	28	62	9	4.5	1.2
	100W	182	204	226	28	6.5	27	28	62	9	4.5	1.2
	150W	182	204	226	28	6.5	27	28	62	9	4.5	1.2
	200W	266	288	310	28	6.5	27	28	62	9	4.5	1.2
	300W	256	278	300	40	8	40	41	82	12	5.5	2.0
	400W	300	322	344	40	8	40	41	82	12	5.5	2.0
	500W	300	322	344	50	8	48	45	95	14	6.5	2.0
	800W	318	340	362	70	8	70	69	132	16	6.5	2.0
	1000W	318	340	362	70	8	70	69	132	16	6.5	2.0
	1500W	416	438	460	70	8.5	70	69	132	16	6.5	2.0
	2000W	416	438	460	70	8.5	70	69	132	16	6.5	2.0
	2500W	496	518	540	70	8.5	70	69	132	16	6.5	2.0
	3000W	456	478	500	80	8.5	80	79	142	16	6.5	2.0
	3500W	436	458	480	90	8.5	90	89	152	16	6.5	2.0
	4000W	436	458	480	100	8.5	100	99	152	16	6.5	2.0
	5000W	536	558	580	100	8.5	100	99	152	16	6.5	2.0
	6000W	636	658	680	100	8.5	100	99	152	16	6.5	2.0

*備注客戶有特殊要求，可以協商定制。

◆ 技術指標

型號	額定功率(W)	阻值范圍(Ω)	阻值允許偏差(%)	最高工作電壓(V)	耐電壓(V)	溫度系數(PPM/℃)
RXBW-T	50W	0.5～4.3	J(±5%) K(±10%)	√PR	1500	±250
	80W	0.5～5.1
	100W	0.5～6.2
	150W	0.5～8.2
	200W	1～10
	300W	1～12
	400W	1～20
	500W	1～100
	800W	1～100
	1000W	1～200
	1500W	1～200
	2000W	1～500
	2500W	1～500
	3000W	1～500
	3500W	1～500
	4000W	1～500
	5000W	1～500
	6000W	1～500

■ 降功耗曲線圖

RXW大功率波紋線繞電阻器降功耗曲線圖

■ 性能指示

試驗項目	性能要求	試驗方法
可焊性	浸潤面積≥95%	焊槽法 235±5℃，2s
引出端強度	△R≤±(1%R+0.05Ω)	20N，30s
恒定濕熱	△R≤±(2%R+0.05Ω)	40±2℃,93±3RH,1000h
振動	△R≤±(1%R+0.05Ω)	10～500Hz，0.75mmm or 98m/s2，6h
碰撞	△R≤±(1%R+0.05Ω)	頻率 40～80 次/分 2000次
表面溫升	≤275℃	施加額定功率負荷 PR
室溫耐久性	△R≤±(5%R+0.05Ω)	室溫 PR,1000h
過載	△R≤±(2%R+0.05Ω)	10PR,5s

■ 客戶選型例如：RXBW-T 50W 10Ω ±5% ,型號：RXBW-T-50-10R-J

RXBW-T

50

10R

J

代碼

額定功率

阻值

精度

RXBW系列

05=5W

10=10W

25=25W

100=100W

300=300W

0R1=0.1Ω

0R22=0.22Ω

100R=100Ω

J=±5%

K=±10%

■ 電阻使用建議

◆電阻在使用電路中最好留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。

◆電阻在使用過程中不能超過電阻的最高使用電壓，例如電阻1/4W 10K的最高使用電壓為：V= 20.25*10000 =50V，不是4.0中的250V。或者1/4W 1M ，計算V= 20.25*1000000 =500V，此時的最高使用電壓為4.0中的250V，而不是計算得到的500V，取兩者中的較小值。

◆電阻使用需配套相應的散熱板，否則功率會達不到相應的要求。
