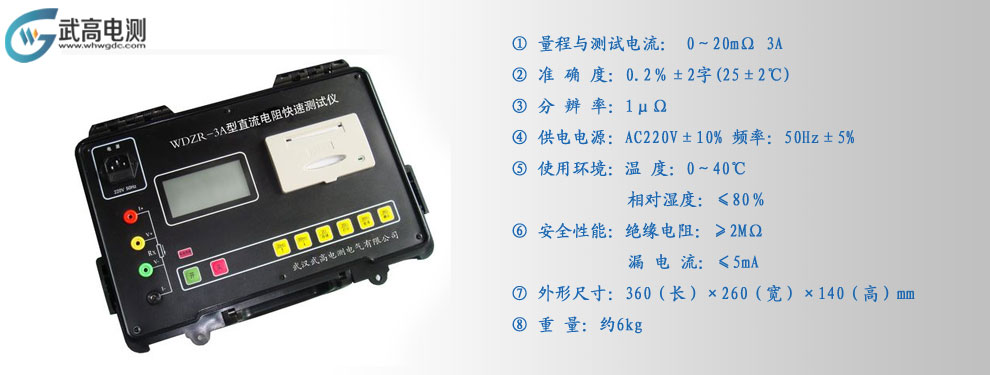

一、武高電測WDZR-3A直流電阻快速測試儀產品介紹

測量變壓器繞組的直流電阻是一個很重要的試驗項目，在《電力設備試驗規程》中，其次序排在變壓器試驗項目的第二位，《規程》規定在變壓器交接、大修、小修、變更分接頭位置、故障檢查及預試等，必須測量變壓器繞組的直流電阻，其目的是：

1.     檢查繞組內部導線和引線的焊接質量；

2.     檢查分接開關各個位置接觸是否良好；

3.     檢查繞組或引出線有無折斷處；

4.     檢查并聯支路的正確性，是否存在由幾條并聯導線繞成的繞組發生一處或幾處斷線情況；

5.     檢查層、匝間有無短路的現象。

二、武高電測WDZR-3A直流電阻快速測試儀產品特點

1.     微電腦控制的智能儀器，可存儲測試結果；

2.     交、直流供電，便攜式設計，使用、攜帶方便；

3.     采用先進的恒流電源技術，大大降低了儀器的體積、重量與功耗，進一步縮短了測量時間，保證了測量數據更加穩定可靠。

4.     大屏幕液晶顯示，藍色背光，全天候使用；

5.     內置高響度蜂鳴器，具備聲音提示功能。

6.     大容量蓄電池，三段式充電電路，屏幕顯示電量，低電壓時自動關機，避免蓄電池過度放電；

7.     本儀器適用于各類電力變壓器、互感器繞組等感性、低阻值電阻的測量與分析。

三、武高電測WDZR-3A直流電阻快速測試儀技術參數

1.     量程與測試電流：

0～20mΩ 3A

0～200mΩ 3A

0～2Ω 3A

0～20Ω 0.3A

0～200Ω 0.03A

0～2KΩ 0.003A

2.     準 確 度：0.2％±2字(25±2℃)

3.     分 辨 率：1μΩ

4.     供電電源：AC220V±10% 頻率：50Hz±5%

5.     使用環境：

溫 度：0～40℃

相對濕度：≤80％

6.     安全性能：

絕緣電阻：≥2MΩ

漏 電 流：≤5mA

7.     外形尺寸：360（長）×260（寬）×140（高）mm

8.     重 量：約6kg
