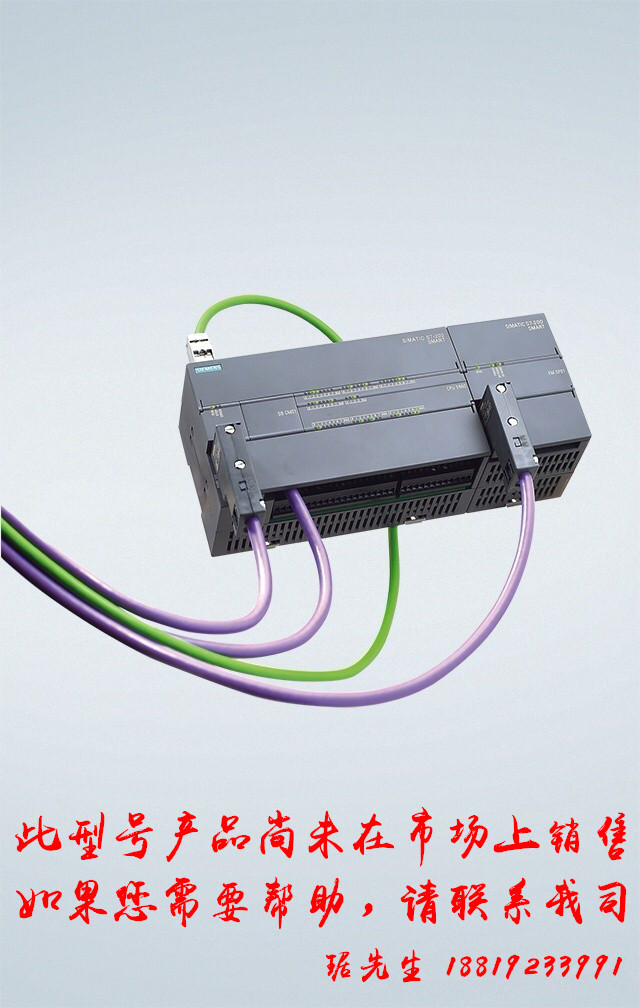

SIMATIC S7-200 SMART CPU CR30s, 緊湊型 CPU,AC/DC/繼電器, onboard I/O: 18 DI DC 24V;12DO 繼電器 2A; 電源:交流 85 - 264V AC bei 47 - 63Hz, 程序/數據存儲器 20 KB
|
|
一般信息
|
|
附帶程序包的
|
|
● 工程系統
|
STEP 7 Micro/WIN SMART
|
|
顯示
|
|
帶顯示屏
|
否
|
|
顯示屏規格
|
無
|
|
安裝方式/安裝
|
|
導軌安裝
|
是; 標準導軌
|
|
電源電壓
|
|
電源的電壓類型
|
85V 到 264VAC
|
|
額定值 (DC)
|
|
|
● DC 24 V
|
否
|
|
額定值 (AC)
|
230 V; AC 230 V (L1, N)
|
|
● AC 120 V
|
是; AC 85 ... 132 V
|
|
● AC 230 V
|
是; AC 170 ... 264 V
|
|
允許范圍，下限 (AC)
|
85 V
|
|
允許范圍，上限 (AC)
|
264 V
|
|
反極性保護
|
否
|
|
電源頻率
|
|
● 允許范圍，下限
|
47 Hz
|
|
● 允許范圍，上限
|
63 Hz
|
|
負載電壓 L+
|
|
● 額定值 (DC)
|
24 V
|
|
● 允許范圍，下限 (DC)
|
5 V
|
|
● 允許范圍，上限 (DC)
|
250 V
|
|
輸入電流
|
|
耗用電流（額定值）
|
90 mA; 220 V AC 時
|
|
耗用電流，最大值
|
90 mA; 220 V AC 時
|
|
接通電流，最大值
|
16.3 A; 264 V 時
|
|
功率損失
|
|
功率損失，最大值
|
7 W; 最大值
|
|
存儲器
|
|
存儲器類型
|
DDR
|
|
閃存
|
是
|
|
RAM
|
是
|
|
微型存儲卡
|
否
|
|
CPU-處理時間
|
|
對于位運算，典型值
|
150 ns; / 說明
|
|
對于字運算，典型值
|
1.2 μs; / 說明
|
|
對于浮點運算，典型值
|
3.6 μs; / 說明
|
|
硬件擴展
|
|
集成電源
|
否
|
|
每個系統的組件數量，最大值
|
0
|
|
時間
|
|
時鐘
|
|
● 類型
|
軟件時鐘
|
|
● 硬件時鐘（實時時鐘）
|
否
|
|
數字輸入
|
|
數字輸入端數量
|
18; 集成
|
|
● 可用來實現技術功能的輸入端
|
4; HSC：4 @ 100 kHz 單相，2 @ 50 kHz A/B 相
|
|
源型輸入/漏性輸入
|
是 琚先生 18819233991
|
|
輸入電壓
|
|
● 額定值 (DC)
|
24 V
|
|
● 對于信號“0”
|
< 5 V DC
|
|
● 對于信號“1”
|
+15 至 +30V
|
|
輸入電流
|
|
● 對于信號“0”，最大值（允許的閉路電流）
|
1 mA
|
|
● 對于信號“1”，典型值
|
4 mA; 典型值
|
|
輸入延遲（輸入電壓為額定值時）
|
|
對于標準輸入端
|
|
— 可參數化
|
是; 0.2 μs、0.4 μs、0.8 μs、1.6 μs、3.2 μs、6.4 μs 和 12.8 μs，在 4 組中均可選擇
|
|
— 從“0”到“1”時，最小值
|
0.2 μs
|
|
— 從“0”到“1”時，最大值
|
12.8 μs
|
|
對于報警輸入端
|
|
— 可參數化
|
是
|
|
導線長度
|
|
● 屏蔽，最大值
|
500 m; 標準入口： 500 m，快速計數器： 50 m
|
|
● 未屏蔽，最大值
|
300 m
|
|
數字輸出
|
|
數字輸出端數量
|
12; 繼電器
|
|
輸出端的通斷能力
|
|
● 電阻負載時的最大值
|
2 A
|
|
● 照明負載時的最大值
|
30 W; DC 時 30 W，AC 時 200 W
|
|
電阻負載時的輸出延遲
|
|
● 從 “0” 到“1”，最大值
|
10 ms; 最大值
|
|
● 從 ”1” 到“0”，最大值
|
10 ms; 最大值
|
|
開關頻率
|
|
● 電阻負載的脈沖輸出端，最大值
|
1 Hz
|
|
繼電器輸出端
|
|
● 繼電器輸出端數量
|
12
|
|
● 最大操作循環數
|
100 000; 在負載額定電壓為 100000 時，機械電流為 1 千萬
|
|
導線長度
|
|
● 屏蔽，最大值
|
500 m
|
|
● 未屏蔽，最大值
|
150 m
|
|
接口
|
|
RS 485 接口數量
|
1
|
|
帶光學接口
|
否
|
|
1. 接口
|
|
接口類型
|
9 針 Sub-D 接口
|
|
物理組成
|
RS 485
|
|
電位隔離
|
是; 500 V AC 或 707 V DC
|
|
EMV
|
|
抗靜態放電干擾的能力
|
|
● 抗靜態放電干擾的能力符合 IEC 61000-4-2
|
是
|
|
— 空氣放電時的試驗電壓
|
8 kV
|
|
— 接觸放電時的試驗電壓
|
4 kV
|
|
針對高頻電磁場的抗干擾能力
|
|
● 針對高頻射線的抗干擾性，符合 IEC 61000-4-3
|
是; 10 V/m，80 至 1000 MHz（符合 IEC 61000-4-3）；10 V/m，900 MHz，1.89 GHz,50 % ED（符合 IEC 61000-4-3）
|
|
— 高頻輻射的頻率范圍
|
80 MHz ~ 1 GHz 時 10 V/m，1.4 GHz ~ 2 GHz 時 3 V/m，87 MHz ~ 108 MHz、174 MHz ~ 230 MHz、470 MHz ~ 790 MHz、1.4 GHz ~ 2 GHz 時 3 V/m，2 GHz ~ 2.7 GHz 時 1 V/m
|
|
與導線相關的抗干擾能力
|
|
● 電源導線的抗干擾能力符合 IEC 61000-4-4
|
是; 2 kV 符合 IEC 61000-4-4，脈沖
|
|
● 信號導線的抗干擾能力，符合 IEC 61000-4-4
|
是; ±2 kV 符合 IEC 61000-4-4，脈沖
|
|
針對沖擊電壓的抗干擾能力（浪涌）
|
|
● 電源導線符合 IEC 61000-4-5
|
是; +/- 1 kV（符合 IEC 61000-4-5；1995；對稱浪涌），+/- 2 kV（符合 IEC 61000-4-5；1995；非對稱浪涌），不需要外部保護電路
|
|
● 非對稱耦合
|
|
|
— 電源導線上的試驗電壓
|
2 kV
|
|
— 信號導線（大于 30 米）上的試驗電壓
|
2 kV
|
|
針對通過高頻場引起的導線干擾量的抗干擾能力
|
|
● 針對高頻饋電的抗干擾性，符合 IEC 61000-4-6
|
是; 10 V，150 kHz 到 80 MHz（根據 IEC 61000-4-6）
|
|
依據 EN 55 011 標準抑制無線電干擾輻射
|
|
● 極限值等級 A 適用于工業領域中的應用
|
是; EN 61000-6-4，發射干擾：在工業領域中使用。
|
|
電纜傳導的干擾輻射和電纜傳導的干擾
|
|
● 通過電源電纜/交流電電纜的干擾發射
|
EN 61000-6-4，發射干擾：在工業領域中使用。
|
|
防護等級和防護類別
|
|
防護等級符合 EN 60529
|
|
|
● IP20
|
是
|
|
標準、許可、證書
|
|
CE 標記
|
是
|
|
環境要求
|
|
露天情況下
|
|
● 最大落差
|
0.5 m; 五個，在發貨包裝內
|
|
運行中的環境溫度
|
|
● 最小值
|
0 °C
|
|
● 最大值
|
55 °C
|
|
● 水平安裝，最小值
|
0 °C
|
|
● 水平安裝，最大值
|
55 °C
|
|
● 垂直安裝，最小值
|
0 °C
|
|
● 垂直安裝，最大值
|
45 °C
|
|
運輸/儲存時的環境溫度
|
|
● 最小值
|
-40 °C
|
|
● 最大值
|
70 °C
|
|
氣壓符合 IEC 60068-2-13 標準要求
|
|
● 存放/運輸，最小值
|
660 hPa
|
|
● 存放/運輸，最大值
|
1 080 hPa
|
|
● 允許的運行高度
|
-1000 至 2000 m
|
|
相對空氣濕度
|
|
● 25 °C 時無冷凝運行，最大值
|
95 %
|
|
組態
|
|
編程
|
|
編程語言
|
|
— KOP
|
是
|
|
— FUP
|
是
|
|
— AWL
|
是
|
|
尺寸
|
|
寬度
|
110 mm
|
|
高度
|
100 mm
|
|
深度
|
81 mm
|
|
重量
|
|
重量，約
|
424 g; 約
|
