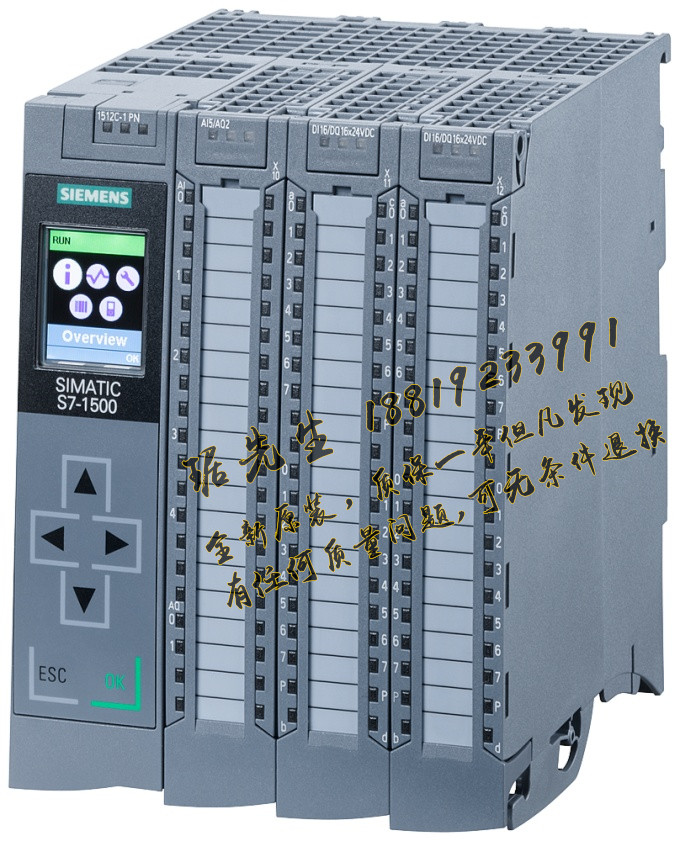

SIMATIC S7-1500 緊湊型 CPU CPU 1511C-1 PN, 中央處理器 mit 工作存儲器 175 KB 用于 程序 和 1MByte 用于數據, 16 digitale 輸入端, 16 digitale 輸出端, 5 analoge 輸入端, 2 analoge 輸出端, 6 schnelle 計數器, 1. 接口:PROFINET IRT mit 2 Port 交換機, 60 NS Bit-Performance, inkl. 前連接器 直插式, 需要 SIMATIC 存儲卡
|
|
一般信息
|
|
產品類型標志
|
CPU 1511C-1 PN
|
|
硬件功能狀態
|
FS03
|
|
固件版本
|
V2.1
|
|
附帶程序包的
|
|
● STEP 7 TIA 端口，可組態 / 已集成，自版本
|
V14 SP1 (FW V2.1) / V13 SP1 升級版 4 以上 (FW V1.8)
|
|
配置控制
|
|
通過數據組
|
是
|
|
顯示
|
|
屏幕對角線 [cm]
|
3.45 cm
|
|
操作元件
|
|
按鍵數量
|
6
|
|
運行模式開關
|
1
|
|
電源電壓
|
|
電源的電壓類型
|
24 V DC
|
|
允許范圍，下限 (DC)
|
19.2 V; 數字輸入/輸出電源 DC 20.4 V
|
|
允許范圍，上限 (DC)
|
28.8 V
|
|
反極性保護
|
是
|
|
電源和電壓斷路跨接
|
|
● 停電/斷電跨接時間
|
5 ms; 和 CPU 部件上的供電電壓有關
|
|
輸入電流
|
|
耗用電流（額定值）
|
0.8 A; 為主板數字外圍設備獨立供電
|
|
接通電流，最大值
|
1.9 A; 額定值
|
|
I2t
|
0.34 A2·s
|
|
數字輸入端
|
|
● 來自負載電壓 L+（空載），最大值
|
20 mA; 每組
|
|
數字輸出端
|
|
● 來自負載電壓 L+，最大值
|
30 mA; 每組，無負載
|
|
輸出電壓
|
|
額定值 (DC)
|
24 V
|
|
傳感器供電
|
|
輸出端數量
|
1; 一個公用 24 V 傳感器電源
|
|
24 V 傳感器供電
|
|
● 24 V
|
是; L+ (-0.8 V)
|
|
● 短路保護
|
是
|
|
● 輸出電流，最大值
|
1 A
|
|
功率
|
|
背板總線上的饋電功率
|
10 W
|
|
來自背板總線的功耗（達到均衡）
|
8.5 W
|
|
功率損失
|
|
功率損失，典型值
|
11.8 W
|
|
存儲器
|
|
SIMATIC 存儲卡插槽數量
|
1
|
|
需要 SIMATIC 存儲卡
|
是
|
|
工作存儲器
|
|
● 集成（用于程序）
|
175 kbyte
|
|
● 集成（用于數據）
|
1 Mbyte
|
|
裝載存儲器
|
|
● 插拔式（SIMATIC 存儲卡），最大值
|
32 Gbyte
|
|
緩沖
|
|
● 免維護
|
是
|
|
CPU-處理時間
|
|
對于位運算，典型值
|
60 ns
|
|
對于字運算，典型值
|
72 ns
|
|
對于定點運算，典型值
|
96 ns
|
|
對于浮點運算，典型值
|
384 ns
|
|
CPU-組件
|
|
元素數量（總數）
|
2 000; 程序塊 (OB、FB、FC、DB) 和 UDT
|
|
DB
|
|
● 編號范圍
|
1 ... 60 999；劃分如下：用戶可用編號范圍：1 ... 59 999 和由 SFC 86 創建的數據塊的編號范圍：60 000 ... 60 999
|
|
● 容量，最大值
|
1 Mbyte; 如果模塊訪問未經優化，數據庫的最大容量為 64 KB
|
|
FB
|
|
● 編號范圍
|
0 ... 65 535
|
|
● 容量，最大值
|
175 kbyte
|
|
FC
|
|
● 編號范圍
|
0 ... 65 535
|
|
● 容量，最大值
|
175 kbyte
|
|
OB
|
|
● 容量，最大值
|
175 kbyte
|
|
● 可用循環 OB 數量
|
100
|
|
● 時間報警 OB 數量
|
20
|
|
● 延遲報警 OB 數量
|
20
|
|
● 喚醒警告 OB 數量
|
20; 帶最小組織塊，3 個 500 μs 循環
|
|
● 過程報警 OB 數量
|
50
|
|
● DPV1 報警 OB 的數量
|
3
|
|
● 等時模式 Ob 數量
|
1
|
|
● 技術同步警告 OB 數量
|
2
|
|
● 啟動 OB 數量
|
100
|
|
● 異步錯誤 OB 數量
|
4
|
|
● 同步錯誤 OB 數量
|
2
|
|
● 診斷報警 OB 的數量
|
1
|
|
嵌套深度
|
|
● 每個優先等級
|
24
|
|
計數器、定時器及其剩磁
|
|
S7 計數器
|
|
● 數量
|
2 048
|
|
剩磁
|
|
— 可調整
|
是
|
|
IEC 計數器
|
|
● 數量
|
任意（僅由系統內存進行限制）
|
|
剩磁
|
|
— 可調整
|
是
|
|
S7 時間
|
|
● 數量
|
2 048
|
|
剩磁
|
|
— 可調整
|
是
|
|
IEC 計時器
|
|
● 數量
|
任意（僅由系統內存進行限制）
|
|
剩磁
|
|
— 可調整
|
是
|
|
數據范圍及其剩磁
|
|
保留的數據范圍（包括時間、計數器、標記），最大值
|
128 kbyte; 總計；針對存儲器、計時器、計數器、數據庫和技術數據（軸）的可用剩磁存儲器： 88 KB
|
|
擴展的保留數據范圍（包括時間、計數器、標記），最大值
|
1 Mbyte; 使用 PS 60W 24/48/60V DC HF 時
|
|
標記
|
|
● 數量，最大值
|
16 kbyte
|
|
● 定時標記數量
|
8; 8 個時鐘存儲器二進制位 bit 合而為一個時鐘存儲器字節 byte
|
|
數據組件
|
|
● 可調整剩磁
|
是
|
|
● 預設剩磁
|
否
|
|
本地數據
|
|
● 每個優先等級，最大值
|
64 kbyte; 每個塊最大 16 KB
|
|
地址范圍
|
|
IO 模塊數量
|
1 024; 模塊 / 子模塊的最大數量
|
|
外設地址范圍
|
|
● 輸入端
|
32 kbyte; 所有輸入端位于過程映像內
|
|
● 輸出端
|
32 kbyte; 所有輸出端位于過程映像內
|
|
每個集成的 IO 子系統
|
|
— 輸入端（容量）
|
8 kbyte
|
|
— 輸出端（容量）
|
8 kbyte
|
|
每個 CM / CP
|
|
— 輸入端（容量）
|
8 kbyte
|
|
— 輸出端（容量）
|
8 kbyte
|
|
分量過程映像
|
|
● 分量過程映像數量，最大值
|
32
|
|
硬件擴展
|
|
分布式 IO 系統數量
|
32; 分布式 IO 系統即分布式外圍設備通過 PROFINET 或 PROFIBUS 通信模塊連接在一起形成的系統，或外圍設備通過 AS-i 主控模塊或鏈接（如：IE/PB 鏈接）連接在一起所形成的系統
|
|
DP 主站數量
|
|
● 關于 CM
|
4; 最多總共可插接 4 個 CM/CP（PROFIBUS、PROFINET、以太網）
|
|
IO 控制器數量
|
|
● 集成
|
1
|
|
● 關于 CM
|
4; 最多總共可插接 4 個 CM/CP（PROFIBUS、PROFINET、以太網）
|
|
組件載體
|
|
● 每個組件載體的組件，最大值
|
32; CPU + 31 個模塊
|
|
● 行數，最大值
|
1
|
|
PtP CM
|
|
● PtP CM 數量
|
僅通過可用的插槽限制可連接的 PtP CM 數量
|
|
時間
|
|
時鐘
|
|
● 類型
|
硬件時鐘
|
|
● 緩沖持續時間
|
6 wk; 當環境溫度為 40°C 時，典型值
|
|
● 每日偏差，最大值
|
10 s; 典型值：2 s
|
|
運行時間計數器
|
|
● 數量
|
16
|
|
時間同步
|
|
● 提供支持
|
是
|
|
● 在 AS 中，主站
|
是
|
|
● 在 AS 中，從站
|
是
|
|
● 在以太網上通過 NTP
|
是
|
|
數字輸入
|
|
集成通道 (DI)
|
16
|
|
可編程的數字輸入端
|
是
|
|
源型輸入/漏性輸入
|
P 讀取
|
|
輸入特性符合 IEC 61131，類型 3
|
是
|
|
數字輸入端功能，可設置參數
|
|
● Tor 啟動/停止
|
是
|
|
● 捕獲
|
是
|
|
● 同步
|
是
|
|
輸入電壓
|
|
● 輸入電壓類型
|
DC
|
|
● 額定值 (DC)
|
24 V
|
|
● 對于信號“0”
|
-3 至 +5V
|
|
● 對于信號“1”
|
+11 至 +30V
|
|
輸入電流
|
|
● 對于信號“1”，典型值
|
2.5 mA
|
|
輸入延遲（輸入電壓為額定值時）
|
|
對于標準輸入端
|
|
— 可參數化
|
是; 無 / 0.05 / 0.1 / 0.4 / 1.6 / 3.2 / 12.8 / 20 ms
|
|
— 從“0”到“1”時，最小值
|
4 μs; 設置參數時“無”
|
|
— 從“0”到“1”時，最大值
|
20 ms
|
|
— 從“1”到“0”時，最小值
|
4 μs; 設置參數時“無”
|
|
— 從“1”到“0”時，最大值
|
20 ms
|
|
對于報警輸入端
|
|
— 可參數化
|
是; 與標準輸入端相同
|
|
對于計數器/技術功能
|
|
— 可參數化
|
是; 與標準輸入端相同
|
|
導線長度
|
|
● 屏蔽，最大值
|
1 000 m; 600 用于技術功能；與輸入頻率、實際值編碼器和電纜質量有關；100 kHz 時最長 50 m
|
|
● 未屏蔽，最大值
|
600 m; 用于技術功能：否
|
|
數字輸出
|
|
數字輸出類型
|
晶體管
|
|
集成通道 (DO)
|
16
|
|
P 開關
|
是; 推拉式輸出端
|
|
短路保護
|
是; 電子/熱學
|
|
● 響應閾，典型值
|
標準輸出端為 1.6 A，高速輸出端為 0.5 A；詳細信息請參閱手冊
|
|
感應式關閉電壓的限制
|
-0.8 V
|
|
控制數字輸入
|
是
|
|
脈沖持續時間精度
|
高速輸出端時 可達 ±100 ppm ±2 μs；詳細信息請參閱手冊
|
|
最短脈沖持續時間
|
2 μs; 高速輸出端
|
|
數字輸出端功能，可設置參數
|
|
● 比較值轉換
|
是; 作為高速計數器的輸出信號
|
|
● PWM （脈沖寬度調制）輸出端
|
是
|
|
— 數量，最大值
|
4
|
|
— 周期時間，可設置參數
|
是
|
|
— 接通持續時間，最小值
|
0 %
|
|
— 接通持續時間，最大值
|
100 %
|
|
— 接通持續時間分辨率
|
0.0036 %; S7 模擬形式時最小 40 ns
|
|
● 頻率輸出
|
是
|
|
● 脈沖鏈
|
是; 等適用于脈沖接口/方向接口
|
|
輸出端的通斷能力
|
|
● 電阻負載時的最大值
|
0.5 A; 0.1 A，高速輸出端時，即使用一個高速輸出端的情況；詳細信息請參閱手冊
|
|
● 照明負載時的最大值
|
5 W; 1 W，高速輸出端時，即使用一個高速輸出端的情況；詳細信息請參閱手冊
|
|
負載電阻范圍
|
|
● 下限
|
48 Ω; 240 Ohm，高速輸出端時，即使用一個高速輸出端的情況；詳細信息請參閱手冊
|
|
● 上限
|
12 kΩ
|
|
輸出電壓
|
|
● 輸出電壓類型
|
DC
|
|
● 對于信號“0”的最大值
|
1 V; 高速輸出端時，即使用一個高速輸出端的情況；詳細信息請參閱手冊
|
|
● 對于信號 “1”，最小值
|
23.2 V; L+ (-0.8 V)
|
|
輸出電流
|
|
● 對于信號“1”的額定值
|
0.5 A; 0.1 A，高速輸出端時，即使用一個高速輸出端的情況，注意降額；詳細信息請參閱手冊
|
|
● 針對信號“1”的允許范圍，最小值
|
2 mA
|
|
● 針對信號“1”的允許范圍，最大值
|
0.6 A; 0.12 A，高速輸出端時，即使用一個高速輸出端的情況，注意降額；詳細信息請參閱手冊
|
|
● 針對信號“0”的剩余電流，最大值
|
0.5 mA
|
|
電阻負載時的輸出延遲
|
|
● 從 “0” 到“1”，最大值
|
200 μs
|
|
● 從 ”1” 到“0”，最大值
|
500 μs; 隨負載變化
|
|
用于技術功能
|
|
— 從 “0” 到“1”，最大值
|
5 μs; 與使用的輸出相關，參見手冊中的附加說明
|
|
— 從 ”1” 到“0”，最大值
|
5 μs; 與使用的輸出相關，參見手冊中的附加說明
|
|
兩個輸出端并聯
|
|
● 用于邏輯連接
|
是; 用于技術功能：否
|
|
● 用于增加功率
|
否
|
|
● 用于冗余控制負載
|
是; 用于技術功能：否
|
|
開關頻率
|
|
● 電阻負載時的最大值
|
100 kHz; 高速輸出：在標準輸出情況下為 100 Hz
|
|
● 電感負載時的最大值
|
0.5 Hz; 根據 IEC 60947-5-1，DC-13；注意降額曲線
|
|
● 照明負載時的最大值
|
10 Hz
|
|
輸出端的總電流
|
|
● 每個通道的最大電流
|
0.5 A; 參見手冊中的附加說明
|
|
● 每個組的最大電流
|
8 A; 參見手冊中的附加說明
|
|
● 每個電源的電流值，最大值
|
4 A; 每組 2 個電源，每個電源的最大電流為 4 A，參見手冊中的附加說明
|
|
用于技術功能
|
|
— 每個通道的最大電流
|
0.5 A; 參見手冊中的附加說明
|
|
導線長度
|
|
● 屏蔽，最大值
|
1 000 m; 用于技術功能 600 m；與輸出頻率、負載和電纜質量有關；100 kHz 時至多 50 m
|
|
● 未屏蔽，最大值
|
600 m; 用于技術功能：否
|
|
模擬輸入
|
|
模擬輸入端數量
|
5; 用于 U/I 時 4 個，用于 R（電阻）/RTD（熱電阻）時 1 個
|
|
● 電流測量時
|
4; 最大值
|
|
● 電壓測量時
|
4; 最大值
|
|
● 測量電阻/電阻型熱電偶時
|
1
|
|
電壓輸入允許的輸入電壓（毀壞限制），最大值
|
28.8 V
|
|
電流輸入允許的輸入電流（毀壞限制），最大值
|
40 mA
|
|
循環時間（所有通道） 最小值
|
1 ms; 與可調節參數的干擾頻率抑制相關，詳細信息參見手冊中的“轉換過程”
|
|
溫度測量的技術單位，可調節
|
是; °C / °F / K
|
|
輸入范圍（額定值），電壓
|
|
● 0 至 +10 V
|
是; 物理測量范圍： ±10 V
|
|
● 輸入電阻（0 至 10 V）
|
100 kΩ
|
|
● 1 V 至 5 V
|
是; 物理測量范圍： ±10 V
|
|
● 輸入電阻（1 V 至 5 V）
|
100 kΩ
|
|
● -10 V 至 +10 V
|
是
|
|
● 輸入電阻（-10 V 至 +10 V）
|
100 kΩ
|
|
● -5 V 至 +5 V
|
是; 物理測量范圍： ±10 V
|
|
● 輸入電阻（-5 V 至 +5 V）
|
100 kΩ
|
|
輸入范圍（額定值），電流
|
|
● 0 至 20 mA
|
是; 物理測量范圍： ±20 mA
|
|
● 輸入電阻（0 至 20 mA）
|
50 Ω; 另加約 55 Ohm，用于通過 PTC 實現過壓保護
|
|
● -20 mA 至 +20 mA
|
是
|
|
● 輸入電阻（-20 mA 至 +20 mA）
|
50 Ω; 另加約 55 Ohm，用于通過 PTC 實現過壓保護
|
|
● 4 mA 至 20 mA
|
是; 物理測量范圍： ±20 mA
|
|
● 輸入電阻（4 mA 至 20 mA）
|
50 Ω; 另加約 55 Ohm，用于通過 PTC 實現過壓保護
|
|
輸入范圍（額定值），電阻溫度計
|
|
● Ni 100
|
是; 標準/氣候
|
|
● 輸入電阻 (Ni 100)
|
10 MΩ
|
|
● Pt 100
|
是; 標準/氣候
|
|
● 輸入電阻 (Pt 100)
|
10 MΩ
|
|
輸入范圍（額定值），電阻
|
|
● 0 至 150 歐姆
|
是; 物理測量范圍：0 至 600 Ohm
|
|
● 輸入電阻（0 至 150 歐姆）
|
10 MΩ
|
|
● 0 至 300 歐姆
|
是; 物理測量范圍：0 至 600 Ohm
|
|
● 輸入電阻（0 至 300 歐姆）
|
10 MΩ
|
|
● 0 至 600 歐姆
|
是
|
|
● 輸入電阻（0 至 600 歐姆）
|
10 MΩ
|
|
導線長度
|
|
● 屏蔽，最大值
|
800 m; U/I 中，R/RTD 時 200 m
|
|
模擬輸出
|
|
集成通道 (AO)
|
2
|
|
電壓輸出，短路保護
|
是
|
|
循環時間（所有通道） 最小值
|
1 ms; 與可調節參數的干擾頻率抑制相關，詳細信息參見手冊中的“轉換過程”
|
|
輸出范圍，電壓
|
|
● 0 至 10 V
|
是
|
|
● 1 V 至 5 V
|
是
|
|
● -10 V 至 +10 V
|
是
|
|
輸出范圍，電流
|
|
● 0 至 20 mA
|
是
|
|
● -20 mA 至 +20 mA
|
是
|
|
● 4 mA 至 20 mA
|
是
|
|
負載電阻（在額定輸出范圍內）
|
|
● 電壓輸出端的最小值
|
1 kΩ
|
|
● 電壓輸出端的電容負載，最大值
|
100 nF
|
|
● 電流輸出端的最大值
|
500 Ω
|
|
● 電流輸出端的電感負載，最大值
|
1 mH
|
|
導線長度
|
|
● 屏蔽，最大值
|
200 m
|
|
輸入端的模擬值構成
|
|
集成和轉換時間/每通道分辨率
|
|
● 帶有過調制的分辨率（包括符號在內的位數），最大值
|
16 bit
|
|
● 可參數化的集成時間
|
是; 2.5 / 16.67 / 20 / 100 ms，作用于所有通道
|
|
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制
|
400 / 60 / 50 / 10
|
|
測量值濾波
|
|
● 可參數化
|
是
|
|
● 等級： 無
|
是
|
|
● 等級：弱
|
是
|
|
● 等級： 中等
|
是
|
|
● 等級： 強
|
是
|
|
輸出端的模擬值構成
|
|
集成和轉換時間/每通道分辨率
|
|
● 帶有過調制的分辨率（包括符號在內的位數），最大值
|
16 bit
|
|
起振時間
|
|
● 對于電阻負載
|
1.5 ms
|
|
● 對于電容負載
|
2.5 ms
|
|
● 對于電感負載
|
2.5 ms
|
|
傳感器
|
|
信號傳感器連接
|
|
● 用于電壓測量
|
是
|
|
● 對于作為四線制測量變送器時的電流測量
|
是
|
|
● 對于利用兩線制接口進行的電阻測量
|
是
|
|
● 對于利用三線制接口進行的電阻測量
|
是
|
|
● 對于利用四線制接口進行的電阻測量
|
是
|
|
可連接傳感器
|
|
● 雙線傳感器
|
是
|
|
— 允許的閉路電流（雙線傳感器） 最大值
|
1.5 mA
|
|
傳感器信號，增量編碼器（非對稱）
|
|
● 輸入電壓
|
24 V
|
|
● 輸入頻率，最大值
|
100 kHz
|
|
● 計數頻率，最大值
|
400 kHz; 四倍分析時
|
|
● 信號濾波器，可設置參數
|
是
|
|
● 帶有 A/B 軌跡的增量編碼器，90° 相移
|
是
|
|
● 帶有 A/B 軌跡的增量編碼器，90° 相移和零軌跡
|
是
|
|
● 脈沖編碼器
|
是
|
|
● 具有方向的脈沖編碼器
|
是
|
|
● 每個計數方向具有正信號的脈沖編碼器
|
是
|
|
誤差/精度
|
|
線性錯誤（與輸入范圍有關），(+/-)
|
0.1 %
|
|
溫度錯誤（與輸入范圍有關），(+/-)
|
0.005 %/K
|
|
輸入端之間的串擾，最大值
|
-60 dB
|
|
25 °C 時起振狀態下的重復精度（與輸入范圍有關），(+/-)
|
0.05 %
|
|
輸出波紋（與輸出范圍有關，帶寬 0 至 50 kHz），(+/-)
|
0.02 %
|
|
線性錯誤（與輸出范圍有關），(+/-)
|
0.15 %
|
|
溫度錯誤（與輸出范圍有關），(+/-)
|
0.005 %/K
|
|
輸出端之間的串擾，最大值
|
-80 dB
|
|
25 °C 時起振狀態下的重復精度（與輸出范圍有關），(+/-)
|
0.05 %
|
|
整個溫度范圍內的操作錯誤限制
|
|
● 電壓，與輸入范圍有關，(+/-)
|
0.3 %
|
|
● 電流，與輸入范圍有關，(+/-)
|
0.3 %
|
|
● 電阻，與輸入范圍有關，(+/-)
|
0.3 %
|
|
● 熱電阻，與輸入范圍有關，(+/-)
|
Pt100 標準型：±2 K、Pt100 氣候型：±1 K、Ni100 標準型：±1.2 K、Ni100 氣候型：±1 K
|
|
● 電壓，與輸出范圍有關，(+/-)
|
0.3 %
|
|
● 電流，與輸出范圍有關，(+/-)
|
0.3 %
|
|
基本錯誤限制（25 °C 時的操作錯誤限制）
|
|
● 電壓，與輸入范圍有關，(+/-)
|
0.2 %
|
|
● 電流，與輸入范圍有關，(+/-)
|
0.2 %
|
|
● 電阻，與輸入范圍有關，(+/-)
|
0.2 %
|
|
● 熱電阻，與輸入范圍有關，(+/-)
|
Pt100 標準型：±1 K、Pt100 氣候型：±0.5 K、Ni100 標準型：±0.6 K、Ni100 氣候型：±0.5 K
|
|
● 電壓，與輸出范圍有關，(+/-)
|
0.2 %
|
|
● 電流，與輸出范圍有關，(+/-)
|
0.2 %
|
|
故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率
|
|
● 串聯干擾（干擾峰值 < 輸入范圍的額定值），最小值
|
30 dB
|
|
● 并聯電壓，最大值
|
10 V
|
|
● 共模干擾，最小值
|
60 dB; 400Hz 時： 50dB
|
|
接口
|
|
PROFINET 接口數量
|
1
|
|
1. 接口
|
|
物理接口
|
|
● 端口數量
|
2
|
|
● 集成開關
|
是
|
|
● RJ 45（以太網）
|
是; X1
|
|
功能性
|
|
● IP 協議
|
是; IPv4
|
|
● PROFINET IO 控制器
|
是
|
|
● PROFINET IO 設備
|
是
|
|
● SIMATIC 通訊
|
是
|
|
● 開放式 IE 通訊
|
是
|
|
● 網絡服務器
|
是
|
|
● 氣液冗余
|
是
|
|
PROFINET IO 控制器
|
|
服務
|
|
— PG/OP 通訊
|
是
|
|
— S7 路由
|
是
|
|
— 等時模式
|
是
|
|
— 開放式 IE 通訊
|
是
|
|
— IRT
|
是
|
|
— MRP
|
是; 作為 MRP 冗余管理器和/或 MRP 客戶機；環路中的最大設備數： 50
|
|
— MRPD
|
是; 前提條件：IRT
|
|
— PROFIenergy
|
是
|
|
— 按優先級啟動
|
是; 最多 32 個 PROFINET 設備
|
|
— 可連接的 IO 設備數量，最大值
|
128; 通過AS-i、PROFIBUS 或 PROFINET 總共最多可連接 256 個分布式外圍設備
|
|
— 其中 IO 設備具備同步實時功能 (IRT)，最大值
|
64
|
|
— 用于 RT 的可連接 IO 設備數量，最大值
|
128
|
|
— 線路上的，最大值
|
128
|
|
— 可同時激活/取消的 IO 設備數量，最大值
|
8; 通過所有接口的總和
|
|
— 每臺工具的 IO 設備數量，最大值
|
8
|
|
— 更新時間
|
更新時間最小值取決于設置的 PROFINET IO 通訊部件，取決于 IO 裝置數量和組態的有效數據數量
|
|
更新時間，IRT 時
|
|
— 發射脈沖為 250 μs 時
|
250 μs 至 4 ms；說明：同步模式的 IRT 對時鐘同步組織塊的最小更新時間 625 μs 至關重要。
|
|
— 發射脈沖為 500 μs 時
|
500 μs 至 8 ms；說明：同步模式的 IRT 對時鐘同步組織塊的最小更新時間 625 μs 至關重要。
|
|
— 發射脈沖為 1 ms 時
|
1 ms 至 16 ms
|
|
— 發射脈沖為 2 ms 時
|
2 ms 至 32 ms
|
|
— 發射脈沖為 4 ms 時
|
4 ms 至 64 ms
|
|
— 在具備同步實時功能 (IRT) 和“奇數”發送脈沖已參數化情況下
|
更新時間 = 設置的“奇數”發射脈沖（125 μs 的任意倍數：375 μs、625 μs ... 3 875 μs）
|
|
更新時間，RT 時
|
|
— 發射脈沖為 250 μs 時
|
250 μs 至 128 ms
|
|
— 發射脈沖為 500 μs 時
|
500 μs 至 256 ms
|
|
— 發射脈沖為 1 ms 時
|
1 ms 至 512 ms
|
|
— 發射脈沖為 2 ms 時
|
2 ms 至 512 ms
|
|
— 發射脈沖為 4 ms 時
|
4 ms 至 512 ms
|
|
PROFINET IO 設備
|
|
服務
|
|
— PG/OP 通訊
|
是
|
|
— S7 路由
|
是
|
|
— 等時模式
|
否
|
|
— 開放式 IE 通訊
|
是
|
|
— IRT
|
是
|
|
— MRP
|
是
|
|
— MRPD
|
是; 前提條件：IRT
|
|
— PROFIenergy
|
是
|
|
— 共享設備
|
是
|
|
— 共享設備中的 IO 控制器的最大數量
|
4
|
|
物理接口
|
|
RJ 45（以太網）
|
|
● 100 Mbit/s
|
是
|
|
● 自動協商
|
是
|
|
● 自動交叉
|
是
|
|
● 工業以太網狀態 LED
|
是
|
|
協議
|
|
連接數量
|
|
● 連接數量，最大值
|
96; 通過 CPU 和所連接 CP/CM 的內置接口
|
|
● 為 ES/HMI/Web 預留的連接數量
|
10
|
|
● 通過集成接口的連接數量
|
64
|
|
● S7 路徑連接數量
|
16
|
|
PROFINET IO 控制器
|
|
服務
|
|
— PG/OP 通訊
|
是
|
|
— S7 路由
|
是
|
|
— 等時模式
|
是
|
|
— 開放式 IE 通訊
|
是
|
|
— IRT
|
是
|
|
— MRP
|
是; 作為 MRP 冗余管理器和/或 MRP 客戶機；環路中的最大設備數： 50
|
|
— MRPD
|
是; 前提條件：IRT
|
|
— PROFIenergy
|
是
|
|
— 按優先級啟動
|
是; 最多 32 個 PROFINET 設備
|
|
— 可連接的 IO 設備數量，最大值
|
128; 通過AS-i、PROFIBUS 或 PROFINET 總共最多可連接 256 個分布式外圍設備
|
|
— 其中 IO 設備具備同步實時功能 (IRT)，最大值
|
64
|
|
— 用于 RT 的可連接 IO 設備數量，最大值
|
128
|
|
— 線路上的，最大值
|
128
|
|
— 可同時激活/取消的 IO 設備數量，最大值
|
8; 通過所有接口的總和
|
|
— 每臺工具的 IO 設備數量，最大值
|
8
|
|
— 更新時間
|
更新時間最小值取決于設置的 PROFINET IO 通訊部件，取決于 IO 裝置數量和組態的有效數據數量
|
|
SIMATIC 通訊
|
|
● S7 通訊，作為服務器
|
是
|
|
● S7 通訊，作為客戶機
|
是
|
|
● 每個任務的有效數據，最大值
|
參見在線幫助（S7 通訊，用戶數據大小）
|
|
開放式 IE 通訊
|
|
● TCP/IP
|
是
|
|
— 數據長度，最大值
|
64 kbyte
|
|
— 各端口的多個無源連接，提供支持
|
是
|
|
● ISO-on-TCP (RFC1006)
|
是
|
|
— 數據長度，最大值
|
64 kbyte
|
|
● UDP
|
是
|
|
— 數據長度，最大值
|
1 472 byte
|
|
— UDP-Multicast
|
是; 最多 5 個 電路
|
|
● DHCP
|
否
|
|
● SNMP
|
是
|
|
● DCP
|
是
|
|
● LLDP
|
是
|
|
網絡服務器
|
|
● HTTP
|
是; 標準頁面和用戶頁面
|
|
● HTTPS
|
是; 標準頁面和用戶頁面
|
|
OPC UA
|
|
● OPC UA 服務器
|
是; 數據訪問（讀、寫、訂閱），需要運行許可證
|
|
— 應用程序驗證
|
是
|
|
— 安全策略
|
可用安全策略無，Basic128Rsa15，Basic256Rsa15，Basic256Sha256
|
|
— 用戶驗證
|
”匿名“或通過用戶名與密碼驗證
|
|
其他協議
|
|
● MODBUS
|
是; MODBUS TCP
|
|
氣液冗余
|
|
● 線路中斷時的切換時間，類型
|
200 ms; MRP 時；無沖擊，MRPD 時
|
|
● 環路中的用戶數量，最大值
|
50
|
|
等時模式
|
|
節拍同步運行（應用程序至端口同步）
|
是; 帶最小組織塊，6 個 625 μs 循環
|
|
等距離
|
是
|
|
S7 消息功能
|
|
消息功能的可注冊站點數量，最大值
|
32
|
|
程序消息
|
是
|
|
可配置程序消息的數量
|
5 000
|
|
同時間活動的信息數量，最大值
|
|
|
● 程序消息數量
|
300
|
|
● 系統診斷消息數量
|
100
|
|
● 運動技術對象的消息數量
|
80
|
|
調試功能測試
|
|
共同調試（工程組）
|
是; 最多可平行在線訪問 5 個工程組態系統
|
|
組件狀態
|
是; 最多可同時 8 個（通過所有 ES 客戶端的總和）
|
|
各個步驟
|
否
|
|
狀態/控制
|
|
● 變量狀態/控制
|
是
|
|
● 變量
|
輸入/輸出端、標記、DB、外圍設備輸入/輸出端、計時器、計數器
|
|
● 變量數量，最大值
|
|
|
— 其中的變量狀態，最大值
|
200; 每個任務
|
|
— 其中的變量控制，最大值
|
200; 每個任務
|
|
強制
|
|
● 強制，變量
|
外圍輸入/輸出
|
|
● 變量數量，最大值
|
200
|
|
診斷緩沖器
|
|
● 存在
|
是
|
|
● 條目數量，最大值
|
1 000
|
|
— 其中的停電保險
|
500
|
|
Trace
|
|
● 可組態 Trace 的數量
|
4; 每個 Trace 最多 512 KB 數據
|
|
報警/診斷/狀態信息
|
|
報警
|
|
● 診斷報警
|
是
|
|
● 過程報警
|
是
|
|
診斷信息
|
|
● 電源電壓監控
|
是
|
|
● 斷線
|
是; 關于模擬輸入/輸出參見手冊中的描述
|
|
● 短路
|
是; 關于模擬輸出參見手冊中的描述
|
|
● 增量式編碼器中 A/B 轉換錯誤
|
是
|
|
診斷顯示 LED
|
|
● RUN/STOP LED
|
是
|
|
● ERROR LED
|
是
|
|
● MAINT LED
|
是
|
|
● 電源電壓監控 (PWR-LED)
|
是
|
|
● 通道狀態顯示
|
是
|
|
● 用于通道診斷
|
是; 模擬量輸入/輸出
|
|
● LINK TX/RX 連接顯示
|
是
|
|
支持的工藝對象
|
|
運動控制
|
是; 提示：軸的數量會對 PLC 程序的循環時間造成影響；可通過 TIA Selection Tool 或 SIZER 工具為選型提供幫助
|
|
● 針對技術對象可用的運動控制資源數量（除凸輪盤外）
|
800
|
|
● 必需的運動控制資源
|
|
|
— 每個轉速軸
|
40
|
|
— 每個定位軸
|
80
|
|
— 每個同步軸
|
160
|
|
— 每個外部編碼器
|
80
|
|
— 每個凸輪
|
20
|
|
— 每個凸輪軌跡
|
160
|
|
— 每個探針
|
40
|
|
● 定位軸
|
|
|
— 當運動控制周期為 4ms（典型值）時定位軸的數量
|
5
|
|
— 當運動控制周期為 8ms（典型值）時定位軸的數量
|
10
|
|
調節器
|
|
|
● PID_Compact
|
是; 集成優化的通用 PID 控制器
|
|
● PID_3Step
|
是; 適用于閥門的集成優化的 PID 控制器
|
|
● PID 溫度
|
是; 溫度集成優化的 PID 控制器
|
|
計數和測量
|
|
|
● 高速計數器
|
是
|
|
集成功能
|
|
計數器數量
|
6; 其中最大 4x A/B/N
|
|
計數頻率（計數器），最大值
|
400 kHz; 四倍分析時
|
|
計數功能
|
|
● 循環計數
|
是
|
|
● 可對計數器特性進行參數設置
|
是
|
|
● 數字輸入端上的硬件 Tor
|
是
|
|
● 軟件 Tor
|
是
|
|
● 事件控制停止
|
是
|
|
● 通過數字輸入端同步
|
是
|
|
● 計數范圍，可設置參數
|
是
|
|
比較儀
|
|
— 比較儀數量
|
2; 每個計數信道；詳細信息參見手冊
|
|
— 方向性
|
是
|
|
— 可從用戶程序中更改
|
是
|
|
位置收集
|
|
● 增量收集
|
是
|
|
● 適用于 S7-1500 運動控制
|
是
|
|
測量功能
|
|
● 測量時間，可設置參數
|
是
|
|
● 動態測量時間調整
|
是
|
|
● 閾值數量，可設置參數
|
2
|
|
測量范圍
|
|
— 頻率測量，最小值
|
0.04 Hz
|
|
— 頻率測量，最大值
|
400 kHz; 四倍分析時
|
|
— 周期持續時間測量，最小值
|
2.5 μs
|
|
— 周期持續時間測量，最大值
|
25 s
|
|
精度
|
|
— 頻率測量
|
100 ppm；與測量周期和信號分析有關
|
|
— 周期持續時間測量
|
100 ppm；與測量周期和信號分析有關
|
|
— 測速
|
100 ppm；與測量周期和信號分析有關
|
|
電位隔離
|
|
數字輸入電位隔離
|
|
● 在通道之間
|
否
|
|
● 在通道之間，分組點數
|
16
|
|
數字輸出電位隔離
|
|
● 在通道之間
|
否
|
|
● 在通道之間，分組點數
|
16
|
|
通道的電勢分離
|
|
● 在通道和背板總線之間
|
是
|
|
● 在通道和負載電壓 L+ 之間
|
否
|
|
絕緣
|
|
絕緣測試，使用
|
707 V DC（測試類型）
|
|
環境要求
|
|
運行中的環境溫度
|
|
● 水平安裝，最小值
|
0 °C
|
|
● 水平安裝，最大值
|
60 °C; 注意手冊中關于板載外圍設備的降額說明；顯示：50 °C，運行溫度為典型值 50 °C 時，顯示屏關閉
|
|
● 垂直安裝，最小值
|
0 °C
|
|
● 垂直安裝，最大值
|
40 °C; 注意手冊中關于板載外圍設備的降額說明；顯示：40 °C，運行溫度為典型值 40 °C 時，顯示屏關閉
|
|
運輸/儲存時的環境溫度
|
|
● 最小值
|
-40 °C
|
|
● 最大值
|
70 °C
|
|
組態
|
|
編程
|
|
編程語言
|
|
— KOP
|
是
|
|
— FUP
|
是
|
|
— AWL
|
是
|
|
— SCL
|
是
|
|
— GRAPH
|
是
|
|
技術保護
|
|
● 用戶程序保護/密碼保護
|
是
|
|
● 復制保護
|
是
|
|
● 模塊保護
|
是
|
|
訪問保護
|
|
● 顯示屏密碼
|
是
|
|
● 防護級別：寫保護
|
是
|
|
● 防護級別： 讀寫保護
|
是
|
|
● 防護級別： 全部保護
|
是
|
|
循環時間監測
|
|
● 下限
|
可調整的最短循環時間
|
|
● 上限
|
可調整的最長循環時間
|
|
尺寸
|
|
寬度
|
85 mm
|
|
高度
|
147 mm
|
|
深度
|
129 mm
|
|
重量
|
|
重量，約
|
1 050 g
|
在線咨詢
