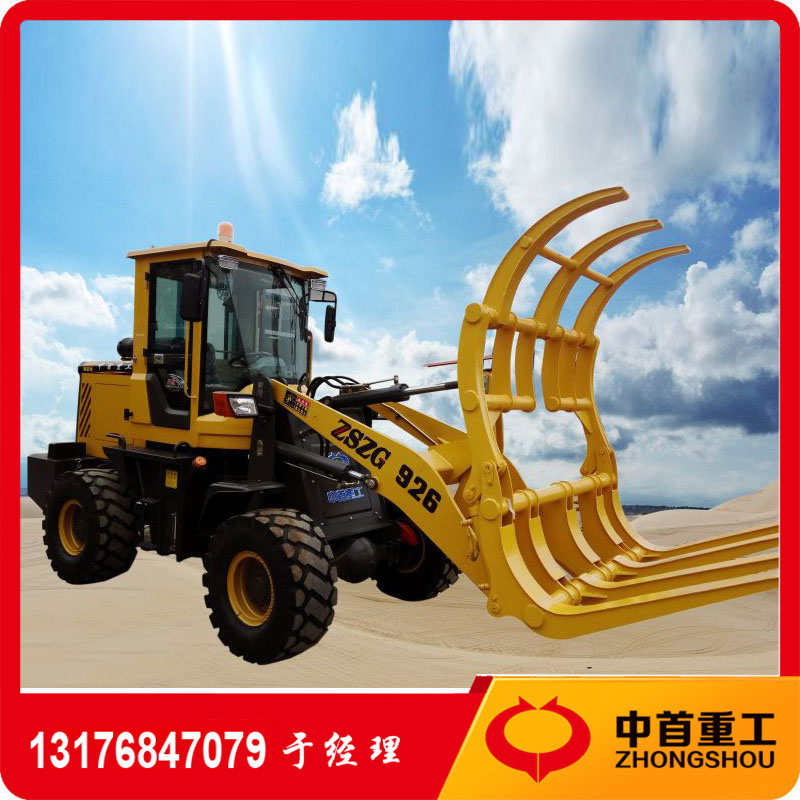

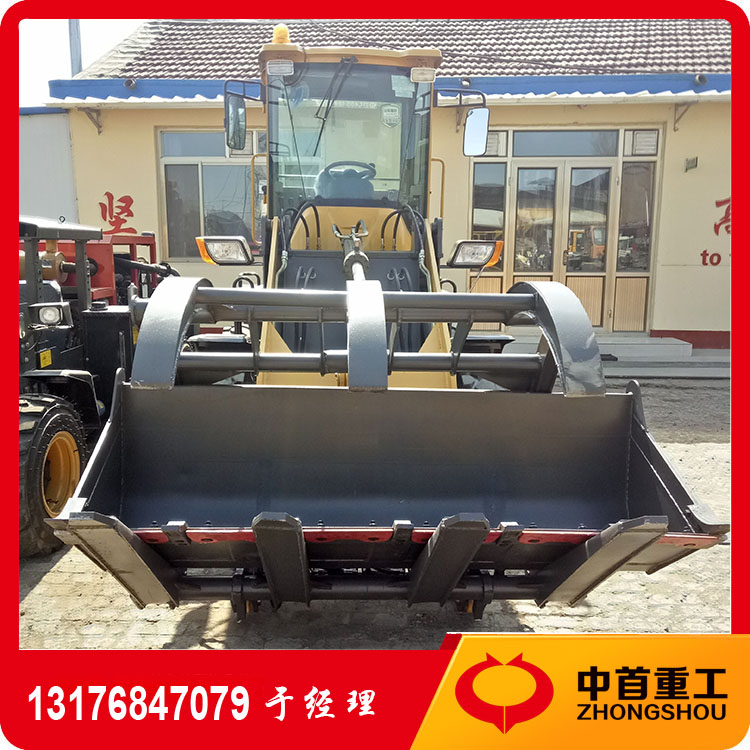

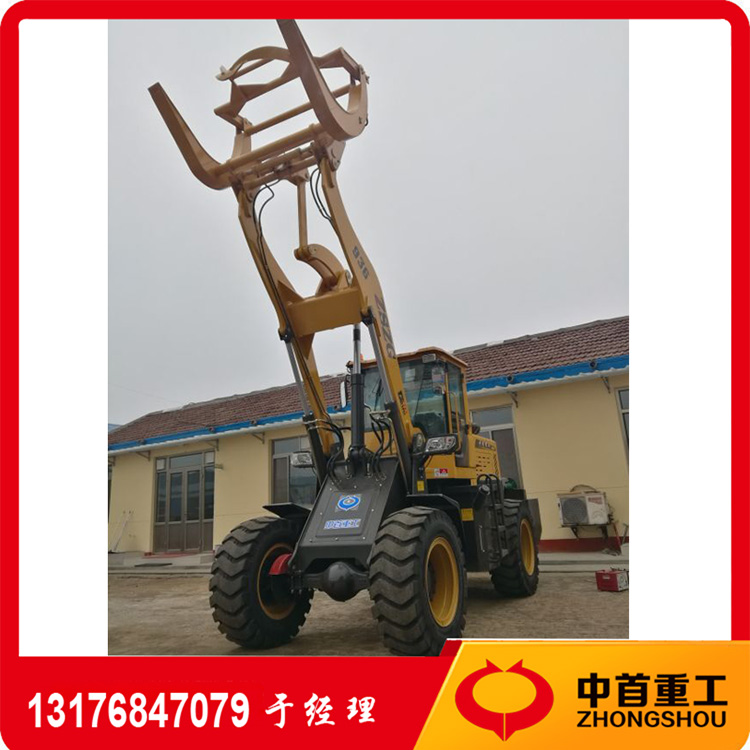

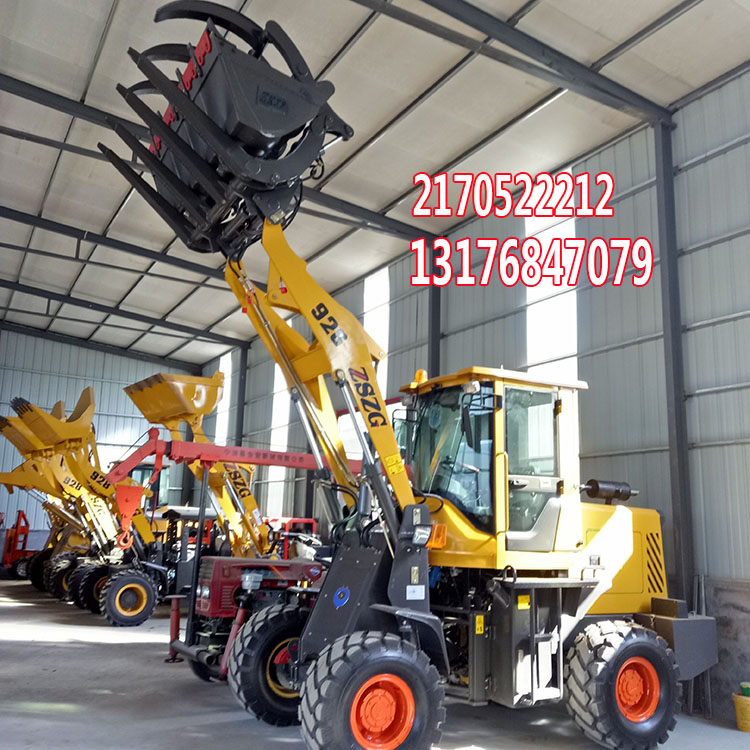

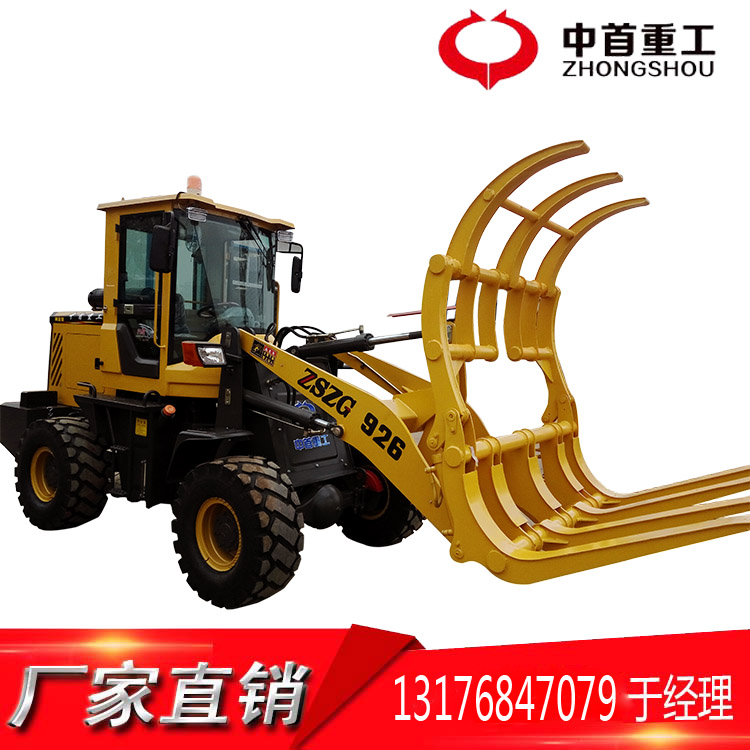

金宏機械專業生產各種型號抓草機、抓草機 裝載機。本企業生產多品種，多系列，高中低各檔小型工程機械。有930 928 926 920 918 916 912 935 932各款抓草機、裝載機、夾木機、抓草機、抓皮機、抓紙機、小型鏟車、四輪裝載機和二輪裝載機任你選擇，本廠以品牌為核心，以市場為主，以優良的品質，先進的技術，完善的質量體系，精良的檢測手段，穩定的售后服務為全國廣大新老客戶提供更加全面周到快捷的服務受到全國廣大用戶的贊美。

本廠在強化生產設施的同時,不斷完善管理制度和措施,注重對員工的思想教育和業務技術培訓,搞好企業文化建設和品牌培育,以良好的信譽,過硬的產品質量和完善的售后服務,贏得了廣大客戶的贊譽。 抓木機操作規程目的是為了確保抓木機的生產運行安全，確保操作人員安全，避免發生事故。

快換裝置

多用途裝載機可使用戶在不增加投資的前提下，使機器充分發揮效能，完成多種作業，提高了機器的性價比。很多生產廠家都相繼推出了多用途裝載機。如沃爾沃裝載機上可更換的作業裝置（屬具）多達60-70種，如抓斗、側卸斗、石料夾鉗、木料夾鉗、除雪板、推土板、破碎錘、起重與叉式升降裝置等。

傳統作業裝置的更換方法須通過拆裝銷軸來進行，需要專用的拆卸和安裝工具，熟練工人更換一次作業裝置耗時在1 h以上。而配裝快換裝置的裝載機則不同，駕駛員在駕駛室內操縱手柄，就能在作業現場完成各種作業裝置的快速拆裝，既保證了施工安全，又減少了拆卸安裝時間，還能避免銷軸在拆裝過程中損壞。

目前國產快換裝置大多存在機構復雜、加工工藝復雜、操作繁瑣、可靠性低等諸多問題。如有的快換裝置利用連桿機構來實現液壓缸的伸縮，結構復雜，占用空間較大；有的快換裝置采用雙活塞桿式，其可利用行程短，加工時難以保證同軸度；有的快換裝置采用浮動式液壓缸，因缺少必要的外保護，容易產生沖擊和磨損，可靠性低。

針對目前國內快換裝置出現的不足，我們開發出一種新型快換裝置，具有結構簡單、易于加工、操作方便、可靠性高等優點。

1.原理及組成

裝載機屬具快換裝置（見附圖）主要由快換架和快換液壓缸等組成，通過操縱電磁閥手柄，控制快換液壓缸的伸縮，即可實現快速切換，掛接不同屬具，從而滿足一機多用的要求。

(1) 脫開屬具

(2)當需要脫開屬具時，通過控制電磁閥，快換液壓缸有活塞桿一側在壓力油的推動下，帶動同側連接銷7進行軸向縮回運動，抵達限定位置后，液壓缸缸筒在反作用力的作用下，帶動另一側連接銷7縮回。

(2) 掛接屬具

當需要掛接屬具時，通過控制電磁閥，快換液壓缸有活塞桿一側在壓力油的推動下，帶動同側連接銷7進行軸向伸出運動，當抵達限定位置后，液壓缸缸筒在反作用力的作用下帶動另一側連接銷7朝相反方向伸出。

(3) 限位裝置

活塞桿伸出時的位置限定可通過桿頭卡碰側板2來實現，活塞桿縮回時的位置限定則由桿頭卡碰限位板8來實現。

(4) 指示桿

連接活塞桿和連接銷的鎖緊組合11上設有指示桿12，當活塞桿伸出或縮進時，指示桿12可隨之相應進行擺動，駕駛員在座椅上通過觀察指示桿12（漆有醒目顏色）在液壓缸伸長和收縮全過程的位置狀況，可方便地獲得快換裝置與屬具之間的銜接狀況，避免因誤操作而導致連接銷伸出不到位、屬具意外松脫等現象，保證了拆裝安全。
