西門子1500plc(中央處理器1515-2PN)

	價格：14111 元(人民幣)	產地：德國
	最少起訂量：1個	發貨地：廣州
	上架時間：2017-07-29 09:47:52	瀏覽量：1085
	廣州鴻懿電氣設備有限公司
	經營模式：代理商	公司類型：私營有限責任公司
	所屬行業：配電輸電設備	主要客戶：套標機,枕式包裝機,木工機械,灌裝機,環保工程
	在線咨詢

聯系方式

聯系人:琚健 (先生)	手機:18819233991
電話:	傳真:
郵箱:247908851@qq.com	地址:廣州市白云區鶴龍街鶴龍一路208號YH城C座408

詳細介紹

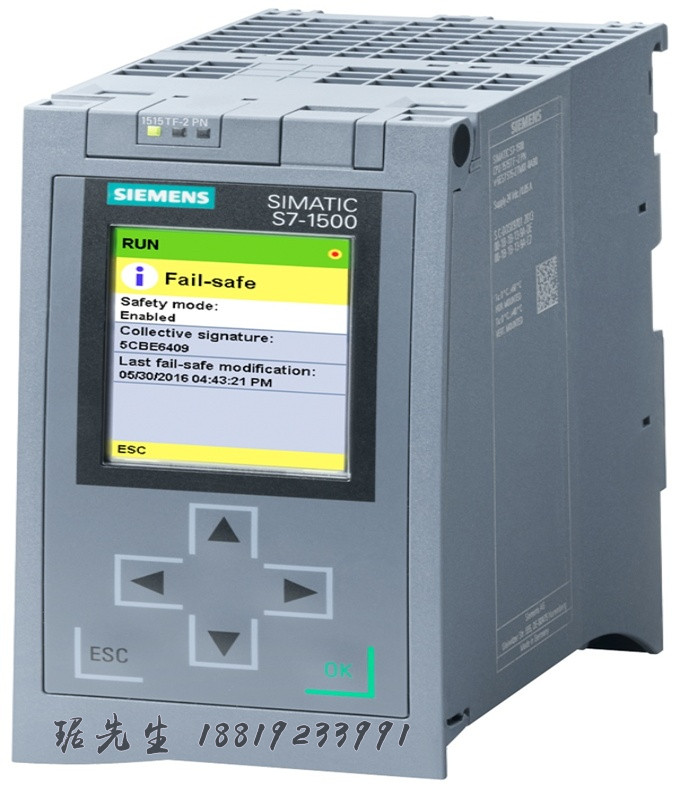

西門子1500plc(中央處理器1515-2PN)

訂貨號：6ES7515-2AM01-0AB0

參數：CPU 1515-2PN，500 KB程序，3MB數據；30ns；集成 2xPN接口,1x以太網接口

CPU 1515-2 PN

概述

適用于具有中等/較高要求的應用的 CPU，用于 S7-1500 控制器產品系列中的程序/數據存儲
具有高處理速度，適用于二進制和浮點運算
在具有集中式和分布式 I/O 的生產線上作為集中式控制器使用
PROFINET IO IRT 接口，帶 2 端口交換機
PROFINET I/O 控制器，用于在 PROFINET 上運行分布式 I/O
用于連接 CPU 作為 SIMATIC 或非西門子 PROFINET I/O 控制器下的 PROFINET 設備的 PRIFINET 智能設備
配備單獨 IP 地址的附加 PROFINET 接口可用于網絡隔離，或用于連接更多 PROFINET IO RT 設備，又或者作為 I-設備用于高速通信。
OPC UA 服務器（數據訪問）作為運行時選件，可輕易將 SIMATIC S7-1500 連接至第三方設備/系統
等時同步模式
集成運動控制功能，用于控制速度控制軸和定位軸，軸定位以及同步操作，支持外部編碼器，凸輪/凸輪軌道和探頭
用于診斷集成 Web 服務器，帶有創建用戶定義的 Web 站點的選項

注：

SIMATIC 存儲卡（用來運行 CPU）

應用

CPU 1515-2 PN 是具有大容量程序及數據存儲器的 CPU，適用于除集中式 I/O 外還包含分布式自動化結構的應用中要求十分苛刻。可被用作 PROFINET IO 控制器或分布智能系統（PROFINET 智能設備）。集成式 PROFINET IO IRT 接口設計為雙端口交換機以便在系統中設立總線型拓撲。配備單獨 IP 地址的額外集成 PROFINET 接口可用于網絡隔離，或用于連接更多 PROFINET IO RT 設備，又或者作為 I-設備用于高速通信。另外，CPU 還提供全面的控制功能，并能夠通過標準化的 PLC-open 塊連接變頻器。

設計

CPU 1515-2 PN 的特點：

功能強大的處理器：
該 CPU 的單條二進制命令的命令執行時間可低至 30 ns。
大容量工作存儲器：
500 KB，用于程序；3 MB，用于數據
采用 SIMATIC 存儲卡作為加裝存儲器；
允許實現例如數據日志和歸檔等其它功能
靈活的擴展功能：
單層組態最多可支持 32 個模塊（CPU + 31 個模塊）
顯示器的功能為：
- 顯示概覽信息，例如，集成接口的 IP 地址、站名稱、高級別名稱、位置名稱等。
- 顯示器以及診斷確認和用戶消息
- 模塊信息顯示
- 顯示設置
- 顯示可由用戶定義的徽標
- IP 地址設置
- 日期和時間設置
- 選擇操作模式
- 復位 CPU 至出廠設置
- 項目的備份與恢復
- 禁用/啟用顯示屏
- 啟用保護級別
PROFINET IO IRT 接口用于通過 PROFINET 進行分布式 I/O 連接
PROFINET 接口用于網絡分離

功能

性能
- 指令處理速度更快, 取決于 CPU 型號、語言擴展和新的數據類型
- 由于背板總線速度顯著提高，CPU 的響應時間縮短
- 功能強大的網絡連接：
  每個 CPU 均標配PROFINET IO IRT（2 端口交換機）標準接口。此外，CPU 1515-2 PN 的特點是具備第二個 PROFINET 接口，比如可用于網絡隔離，或用于連接更多 PROFINET IO RT 設備，或作為 I-設備用于高速通信。
集成技術
- 通過標準化的塊 (PLCopen) 連接模擬驅動器和具有 PROFIdrive 功能的驅動器
- 支持速度控制軸和定位軸以及外部編碼器，各軸之間可實現位置精確的傳動，凸輪/凸輪軌道和探頭
- 追蹤功能適用于所有 CPU 標簽，既適用于實時診斷，也適用于偶發錯誤檢測；還可通過 CPU的網頁服務器來調用
- 全面的控制功能，例如，通過便于組態的塊可自動優化控制參數實現最優控制質量
集成安全功能
- 通過密碼進行知識保護，防止未經授權讀取和修改程序塊
- 通過復制保護，可綁定 SIMATIC 存儲卡的程序塊和序列號：只有在將配置的存儲卡插到 CPU 中時，該程序塊才可運行。
- 4-級授權理念：
  與 HMI 設備的通信也會受到限制。
- 操作保護：
  控制器可以識別工程組態數據的更改和未授權傳輸。
設計與操作
- 顯示概覽信息：
  例如，站名稱，工廠標識符，位置名稱，診斷信息，模塊信息，顯示設置。
- 顯示器上可能的操作：
  設置 CPU 或所連接以太網通信處理器的地址、設置日期和時間、選擇 CPU 的操作模式、復位 CPU 至默認設置、禁用/啟用顯示器、激活保護等級，確認消息，備份和恢復項目。
集成系統診斷
- 顯示屏上、TIA 博途中、HMI 設備上以及 Web 服務器上以純文本形式一致顯示系統診斷信息（甚至能顯示來自變頻器的消息），即使 CPU 處于停止模式也會進行更新。
- 集成在 CPU 的固件中，無須進行特殊組態
SIMATIC 存儲卡(用來運行 CPU)
- 用作插入式裝載存儲器，或用于更新固件。
- 還可用于存儲附加文檔或 csv 文件（用于配方和歸檔）
- 通過用戶程序的系統函數創建數據塊實現數據存儲/讀取
數據記錄（歸檔）和配方
- 配方和歸檔以 csv 文件保存在 SIMATIC 存儲卡中；
  便于使用 Office 工具或通過 web 服務器，訪問工廠運行數據
- 通過網頁瀏覽器或 SD 讀卡器，可方便地訪問機器的組態數據（與控制器之間的雙向數據交換）
編程
- 使用 STEP 7 Professional V13 或更高版本進行編程
- 用于從 SIMATIC S7-300/S7-400 移植到 S7-1500 的移植工具；可基本上自動轉換程序代碼。記錄不可轉換的代碼，并可以手動進行調整。
- S7-1200 程序可通過復制/粘貼手段轉移至 S7-1500

技術規范

商品編號		6ES7515-2AM01-0AB0

一般信息
產品類型標志		CPU 1515-2 PN
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本		V14
顯示
屏幕對角線 (cm)		6.1 cm
電源電壓
電源的電壓類型		24 V DC
功率損失
功率損失，典型值		6.3 W
存儲器
工作存儲器
● 集成（用于程序）		500 kbyte
● 集成（用于數據）		3 Mbyte
裝載存儲器
● 插拔式（SIMATIC 存儲卡），最大值		32 Gbyte
CPU-處理時間
對于位運算，典型值		30 ns
對于字運算，典型值		36 ns
對于定點運算，典型值		48 ns
對于浮點運算，典型值		192 ns
計數器、定時器及其剩磁
S7 計數器
● 數量		2 048
IEC 計數器
● 數量		任意（僅由系統內存進行限制）
S7 時間
● 數量		2 048
IEC 計時器
● 數量		任意（僅由系統內存進行限制）
數據范圍及其剩磁
標記
● 數量，最大值		16 kbyte
地址范圍
外設地址范圍
● 輸入端		32 kbyte; 所有輸入端位于過程映像內
● 輸出端		32 kbyte; 所有輸出端位于過程映像內
時間
時鐘
● 類型		硬件時鐘
1. 接口
物理接口
● 端口數量		2
● 集成開關		是
● RJ 45（以太網）		是; X1
功能性
● PROFINET IO 控制器		是
● PROFINET IO 設備		是
● SIMATIC 通訊		是
● 開放式 IE 通訊		是
● 網絡服務器		是
● 氣液冗余		是
PROFINET IO 控制器
服務
— PG/OP 通訊		是
— S7 路由		是
— 等時模式		是
— 開放式 IE 通訊		是
— IRT		是
— MRP		是; 作為 MRP 冗余管理器和/或 MRP 客戶機；環路中的最大設備數： 50
— MRPD		是; 前提條件：IRT
— PROFIenergy		是
— 按優先級啟動		是; 最多 32 個 PROFINET 設備
— 可連接的 IO 設備數量，最大值		256; 通過AS-i、PROFIBUS 或 PROFINET 總共最多可連接 1000 個分布式外圍設備
— 其中 IO 設備具備同步實時功能 (IRT)，最大值		64
— 用于 RT 的可連接 IO 設備數量，最大值		256
— 線路上的，最大值		256
— 可同時激活/取消的 IO 設備數量，最大值		8; 通過所有接口的總和
— 每臺工具的 IO 設備數量，最大值		8
— 更新時間		更新時間最小值取決于設置的 PROFINET IO 通訊部件，取決于 IO 裝置數量和組態的有效數據數量琚先生 18819233991
更新時間，IRT 時
— 發射脈沖為 250 μs 時		250 μs 至 4 ms；說明：同步模式的 IRT 對時鐘同步組織塊的最小更新時間 500 μs 至關重要。
— 發射脈沖為 500 μs 時		500 μs 至 8 ms
— 發射脈沖為 1 ms 時		1 ms 至 16 ms
— 發射脈沖為 2 ms 時		2 ms 至 32 ms
— 發射脈沖為 4 ms 時		4 ms 至 64 ms
— 在具備同步實時功能 (IRT) 和“奇數”發送脈沖已參數化情況下		更新時間 = 設置的“奇數”發射脈沖（125 μs 的任意倍數：375 μs、625 μs ... 3 875 μs）
更新時間，RT 時
— 發射脈沖為 250 μs 時		250 μs 至 128 ms
— 發射脈沖為 500 μs 時		500 μs 至 256 ms
— 發射脈沖為 1 ms 時		1 ms 至 512 ms
— 發射脈沖為 2 ms 時		2 ms 至 512 ms
— 發射脈沖為 4 ms 時		4 ms 至 512 ms
PROFINET IO 設備
服務
— PG/OP 通訊		是
— S7 路由		是
— 等時模式		否
— 開放式 IE 通訊		是
— IRT		是
— MRP		是
— MRPD		是; 前提條件：IRT
— PROFIenergy		是
— 共享設備		是
— 共享設備中的 IO 控制器的最大數量		4
2. 接口
物理接口
● 端口數量		1
● 集成開關		否
● RJ 45（以太網）		是; X2
功能性
● PROFINET IO 控制器		是
● PROFINET IO 設備		是
● SIMATIC 通訊		是
● 開放式 IE 通訊		是
● 網絡服務器		是
● 氣液冗余		否
PROFINET IO 控制器
服務
— PG/OP 通訊		是
— S7 路由		是
— 等時模式		否
— 開放式 IE 通訊		是
— IRT		否
— MRP		否
— PROFIenergy		是
— 按優先級啟動		否
— 可連接的 IO 設備數量，最大值		32; 通過AS-i、PROFIBUS 或 PROFINET 總共最多可連接 1000 個分布式外圍設備
— 用于 RT 的可連接 IO 設備數量，最大值		32
— 線路上的，最大值		32
— 可同時激活/取消的 IO 設備數量，最大值		8; 通過所有接口的總和
— 每臺工具的 IO 設備數量，最大值		8
— 更新時間		更新時間最小值取決于設置的 PROFINET IO 通訊部件，取決于 IO 裝置數量和組態的有效數據數量
更新時間，RT 時
— 發射脈沖為 1 ms 時		1 ms 至 512 ms
PROFINET IO 設備
服務
— PG/OP 通訊		是
— S7 路由		是
— 等時模式		否
— 開放式 IE 通訊		是
— IRT		否
— MRP		否
— MRPD		否
— PROFIenergy		是
— 按優先級啟動		否
— 共享設備		是
— 共享設備中的 IO 控制器的最大數量		4
協議
連接數量
● 連接數量，最大值		192; 通過 CPU 和所連接 CP/CM 的內置接口
等時模式
節拍同步運行（應用程序至端口同步）		是; 帶最小組織塊，6 個 500 μs 循環
支持的工藝對象
運動控制		是; 提示：軸的數量會對 PLC 程序的循環時間造成影響；可通過 TIA Selection Tool 或 SIZER 工具為選型提供幫助
調節器
● PID_Compact		是; 集成優化的通用 PID 控制器
● PID_3Step		是; 適用于閥門的集成優化的 PID 控制器
● PID 溫度		是; 溫度集成優化的 PID 控制器
計數和測量
● 高速計數器		是
環境要求
運行中的環境溫度
● 水平安裝，最小值		0 °C
● 水平安裝，最大值		60 °C; 顯示屏： 50 °C，運行溫度為典型的 50 °C 時，關閉顯示屏
● 垂直安裝，最小值		0 °C
● 垂直安裝，最大值		40 °C; 顯示屏：40 °C，運行溫度為典型值 40 °C 時，顯示屏關閉
組態
編程
編程語言
— KOP		是
— FUP		是
— AWL		是
— SCL		是
— GRAPH		是
技術保護
● 用戶程序保護/密碼保護		是
● 復制保護		是
● 模塊保護		是
訪問保護
● 顯示屏密碼		是
● 防護級別：寫保護		是
● 防護級別：讀寫保護		是
● 防護級別：全部保護		是
尺寸
寬度		70 mm
高度		147 mm
深度		129 mm
重量
重量，約		830 g
