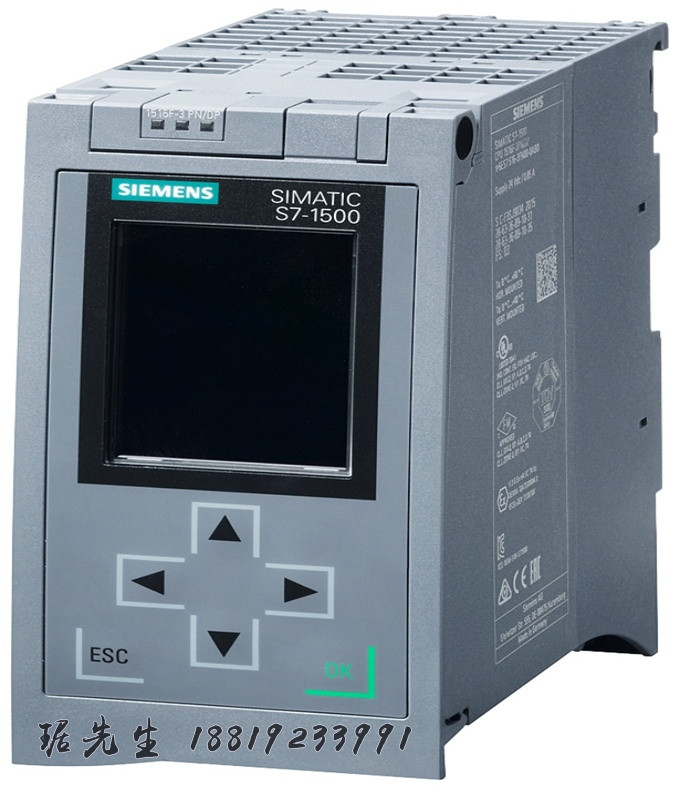

西門子1500主機6ES7516-3AN01-0AB0

6ES7516-3AN01-0AB0

CPU 1516-3PN/DP，1 MB程序，5 MB數據；10ns集成2xPN接口1x以太網接口1xDP接口

西門子1500PLC標準CPU訂貨號：

6ES7518-4AP00-0AB0	CPU 1518-4 PN/DP，4 MB 程序，20 MB 數據；1 ns；集成 2x PN 接口，2x 以太網接口，1x DP接口
6ES7517-3AP00-0AB0	CPU1517-3PN/DP，2MB程序，8MB數據；2ns；集成 2xPN接口，1x以太網接口，1xDP接口
6ES7516-3AN01-0AB0	CPU 1516-3PN/DP，1 MB程序，5 MB 數據；10ns ；集成2xPN接口，1x以太網接口，1xDP接口
6ES7515-2AM01-0AB0	CPU 1515-2 PN，500 KB 程序，3 MB 數據；30 ns；集成 2x PN 接口,1x 以太網接口
6ES7513-1AL01-0AB0	CPU 1513-1 PN，300 KB 程序，1.5 MB 數據；40 ns；集成 2x PN 接口
6ES7511-1AK01-0AB0	CPU 1511-1 PN，150 KB 程序，1 MB 數據；60 ns；集成 2x PN 接口

1500PLC標準型CPU

用于 SIMATIC S7-1500 的標準 CPU：
CPU 1511-1 PN、CPU 1513-1 PN、CPU 1515-2 PN、CPU 1516-3 PN/DP、CPU 1517-3 PN/DP、CPU 1518-4 PN/DP、CPU 1518-4 PN/DP ODK
用于 SIMATIC S7-1500 的故障安全 CPU：
CPU 1511F-1 PN、CPU 1513F-1 PN、CPU 1515F-2 PN、CPU 1516F-3 PN/DP、CPU 1517F-3 PN/DP、CPU 1518F-4 PN/DP、CPU 1518F-4 PN/DP ODK
用于 SIMATIC S7-1500 的緊湊型 CPU：
CPU 1511C-1 PN, CPU 1512C-1 PN
用于 SIMATIC S7-1500 的技術型 CPU：
CPU 1511T-1 PN, CPU 1515T-2 PN, CPU 1517T-3 PN/DP, CPU 1517TF-3 PN/DP
具有不同的性能等級，滿足不同的應用領域

標準型 CPU

特點	CPU 1511-1 PN	CPU 1513-1 PN	CPU 1515-2 PN	CPU 1516-3 PN/DP	CPU 1517-3 PN/DP	CPU 1518-4 PN/DP	CPU 1518-4 PN/DP ODK
程序用工作存儲器，集成	150 KB	300 KB	500 KB	1 MB	2 MB	4 MB	4 MB
數據用工作存儲器，集成	1 MB	1.5 MB	3 MB	5 MB	8 MB	20 MB	20 MB，ODK 版本需要額外 20 MB
裝載存儲器	通過 SIMATIC 存儲卡插入	通過 SIMATIC 存儲卡插入	通過 SIMATIC 存儲卡插入	通過 SIMATIC 存儲卡插入	通過 SIMATIC 存儲卡插入	通過 SIMATIC 存儲卡插入	通過 SIMATIC 存儲卡插入
顯示屏對角尺寸	3.45 cm	3.45 cm	6.1 cm	6.1 cm	6.1 cm	6.1 cm	6.1 cm
命令執行時間
位運算	0.06 μs	0.04 μs	0.03 μs	0.01 μs	0.002 μs	0.001 μs	0.001 μs
字運算	0.072 μs	0.048 μs	0.036 μs	0.012 μs	0.003 μs	0.002 μs	0.002 μs
定點運算	0.096 μs	0.064 μs	0.048 μs	0.016 μs	0.003 μs	0.002 μs	0.002 μs
浮點運算	0.384 μs	0.256 μs	0.192 μs	0.064 μs	0.012 μs	0.006 μs	0.006 μs
位存儲器、定時器、計數器
S7 計數器/定時器	各 2048	各 2048	各 2048	各 2048	各 2048	各 2048	0.001 μs
IEC 計數器	任意（僅受工作存儲器限制）
IEC 定時器	任意（僅受工作存儲器限制）
位存儲器	16 KB	16 KB	16 KB	16 KB	16 KB	16 KB	0.002 μs
I/O 地址范圍
輸入	32 kB；（所有輸入都在過程映像中）
輸出	32 kB；（所有輸出都在過程映像中）
運動控制
運動控制資源的數量	800	800	2400	2400	10240	10240	10240
完整接口
PROFINET IO IRT	1 x PN IO IRT （2 端口交換機）	1 x PN IO IRT （2 端口交換機）	1 x PN IO IRT （2 端口交換機）	1 x PN IO IRT （2 端口交換機）	1 x PN IO IRT （2 端口交換機）	1 x PN IO IRT （2 端口交換機）	1 x PN IO IRT （2 端口交換機）
PROFINET RT	-	-	1 x PN IO RT	1 x PN IO RT	1 x PN IO RT	1 x PN IO RT	1 x PN IO RT
PROFINET	-	-	-	-	-	1 x PN（位）	1 x PN（位）
PROFIBUS	-	-	-	1 x DP	1 x DP	1 x DP	1 x DP
OPC UA DA 服務器	√（需要 RT 許可證）	√（需要 RT 許可證）	√（需要 RT 許可證）	√（需要 RT 許可證）	√（需要 RT 許可證）	√（需要 RT 許可證）	√（需要 RT 許可證）
Web 服務器	√	√	√	√	√	√	√

故障安全型 CPU：

特點	CPU 1511F-1 PN	CPU 1513F-1 PN	CPU 1515F-2 PN	CPU 1516F-3 PN/DP	CPU 1517F-3 PN/DP	CPU 1518F-4 PN/DP	CPU 1518F-4 PN/DP ODK
程序用工作存儲器，集成	225 KB	450 KB	750 KB	1.5 MB	3 MB	6 MB	6 MB
數據用工作存儲器，集成	1 MB	1.5 MB	3 MB	5 MB	8 MB	20 MB	20 MB 20 MB 用于 ODK
裝載存儲器	通過 SIMATIC 存儲卡插入	通過 SIMATIC 存儲卡插入	通過 SIMATIC 存儲卡插入	通過 SIMATIC 存儲卡插入	通過 SIMATIC 存儲卡插入	通過 SIMATIC 存儲卡插入	通過 SIMATIC 存儲卡插入
命令執行時間
· 位運算	0.06 μs	0.04 μs	0.03 μs	0.01 μs	0.002 μs	0.001 μs	0.001 μs
· 字操作	0.072 μs	0.048 μs	0.036 μs	0.012 μs	0.003 μs	0.002 μs	0.002 μs
· 定點運算	0.096 μs	0.064 μs	0.048 μs	0.016 μs	0.003 μs	0.002 μs	0.002 μs
· 浮點運算	0.384 μs	0.256 μs	0.192 μs	0.064 μs	0.012 μs	0.006 μs	0.006 μs
完整接口
PROFINET IO IRT	1 x PN IO IRT（2 端口交換機）	1 x PN IO IRT（2 端口交換機）	1 x PN IO IRT（2 端口交換機）	1 x PN IO IRT（2 端口交換機）	1 x PN IO IRT（2 端口交換機）	1 x PN IO IRT（2 端口交換機）	1 x PN IO IRT（2 端口交換機）
PROFINET	-	-	1 x PN	1 x PN	1 x PN	2 x PN	2 x PN
PROFIBUS DP	-	-	-	1 x DP	1 x DP	1 x DP	1 x DP
OPC UA DA 服務器	√（需要 RT 許可證）	√（需要 RT 許可證）	√（需要 RT 許可證）	√（需要 RT 許可證）	√（需要 RT 許可證）	√（需要 RT 許可證）	√（需要 RT 許可證）
標準，認證	SIL 符合 IEC 61508：在每種情況下SIL3 PL（根據 ISO 13849）：符合 PLe，每種情況下	SIL 符合 IEC 61508：在每種情況下SIL3 PL（根據 ISO 13849）：符合 PLe，每種情況下	SIL 符合 IEC 61508：在每種情況下SIL3 PL（根據 ISO 13849）：符合 PLe，每種情況下	SIL 符合 IEC 61508：在每種情況下SIL3 PL（根據 ISO 13849）：符合 PLe，每種情況下	SIL 符合 IEC 61508：在每種情況下SIL3 PL（根據 ISO 13849）：符合 PLe，每種情況下	SIL 符合 IEC 61508：在每種情況下SIL3 PL（根據 ISO 13849）：符合 PLe，每種情況下	SIL 符合 IEC 61508：在每種情況下SIL3 PL（根據 ISO 13849）：符合 PLe，每種情況下

緊湊型 CPU

特性	CPU 1511C-1 PN	CPU 1512C-1 PN
程序用工作存儲器，集成	175 KB	250 KB
數據用工作存儲器，集成	1 MB	1 MB
裝載存儲器	通過 SIMATIC 存儲卡插入	通過 SIMATIC 存儲卡插入
顯示屏對角尺寸	3.45 cm	3.45 cm
命令執行時間	琚先生 18819233991
位運算	0.06 μs	0.048 μs
字運算	0.072 μs	0.058 μs
定點運算	0.096 μs	0.077 μs
浮點運算	0.384 μs	0.307 μs
位存儲器、定時器、計數器
S7 計數器/定時器	各 2048
IEC 計數器	無限制（僅受工作存儲器限制）
IEC 定時器	無限制（僅受工作存儲器限制）
位存儲器	16 KB
I/O 地址范圍
輸入	32 kB；（所有輸入都在過程映像中）
輸出	32 KB（所有輸出都保存在過程映像中）
集成輸入/輸出
數字量輸入（集成）	16	32
數字量輸出（集成）	16	32
模擬量輸入（集成）	5（4 x U/I，1 x RTD）	5（4 x U/I，1 x RTD）
模擬量輸出（集成）	2	2
運動控制
運動控制資源的數量	800	800
完整接口
PROFINET IO IRT	1 x PN IO IRT （2 端口交換機）	1 x PN IO IRT （2 端口交換機）
PROFINET RT	-	-
PROFINET	-	-
PROFIBUS	-	-
OPC UA DA 服務器	√（需要 RT 許可證）	√（需要 RT 許可證）
Web 服務器	√	√
集成工藝功能
高速計數器 (HSC)	6（最高 100 kHz）	6（最高 100 kHz）
頻率計	6（最高 100 kHz）	6（最高 100 kHz）
時間周期測量	6 通道	6 通道
PTO（步進電機控制）， PWM （脈沖寬度調制），頻率輸出	4 通道（最高 100 kHz）	4 通道（最高 100 kHz）

工藝 CPU

特性	CPU 1511T-1 PN	CPU 1515T-2 PN	CPU 1517T-3 PN/DP	CPU 1517TF-3 PN/DP
程序用工作存儲器，集成	225 KB	750 KB	3 MB	3 MB
數據用工作存儲器，集成	1 MB	3 MB	8 MB	8 MB
裝載存儲器	通過 SIMATIC 存儲卡插入	通過 SIMATIC 存儲卡插入	通過 SIMATIC 存儲卡插入	通過 SIMATIC 存儲卡插入
顯示屏對角尺寸	3.45 cm	6.1 cm	6.1 cm	6.1 cm
命令執行時間
位運算	0.06 μs	0.03 μs	0.002 μs	0.002 μs
字運算	0.072 μs	0.036 μs	0.003 μs	0.003 μs
定點運算	0.096 μs	0.048 μs	0.003 μs	0.003 μs
浮點運算	0.384 μs	0.192 μs	0.012 μs	0.012 μs
位存儲器、定時器、計數器
S7 計數器/定時器	各 2048
IEC 計數器	無限制（僅受工作存儲器限制）
IEC 定時器	無限制（僅受工作存儲器限制）
位存儲器	16 KB
I/O 地址范圍
輸入	32 kB；（所有輸入都在過程映像中）
輸出	32 KB（所有輸出都保存在過程映像中）
運動控制
運動控制資源的數量	800	2400	10240	10240
擴展功能	√	√	√	√
完整接口
PROFINET IO IRT	1 x PN IO IRT（2 端口交換機）	1 x PN IO IRT（2 端口交換機）	1 x PN IO IRT（2 端口交換機）	1 x PN IO IRT（2 端口交換機）
PROFINET RT	-	1 x PN IO RT	1 x PN IO RT	1 x PN IO RT
PROFINET	-	-	-	-琚先生 18819233991
PROFIBUS	-	-	1 x DP	1 x DP
OPC UA DA 服務器	√（需要 RT 許可證）	√（需要 RT 許可證）	√（需要 RT 許可證）	√（需要 RT 許可證）
Web 服務器	√	√	√	√
標準，認證				SIL 符合 IEC 61508：在每種情況下SIL3 PL（根據 ISO 13849）：符合 PLe，每種情況下

應用

各種性能級別的 CPU 可用于 SIMATIC S7-1500：

標準型 CPU

CPU 1511-1 PN:
適用于對程序范圍和處理速度具有中等要求的應用，用于通過 PROFINET IO 進行分布式配置。
CPU 1513-1 PN:
適用于對程序范圍和處理速度具有中等要求的應用，用于通過 PROFINET IO 進行分布式配置。
CPU 1515-2 PN:
適用于對程序范圍和處理速度具有中等/較高要求的應用，通過 PROFINET IO 進行分布式配置。配備單獨 IP 地址的額外集成 PROFINET 接口可用于網絡隔離，或用于連接更多 PROFINET IO RT 設備，又或者作為輸入設備用于高速通信。
CPU 1516-3 PN/DP：
適用于對程序作用域、聯網能力和處理速度有高要求的應用場合。通過 PROFINET IO 和 PRIFIBUS DP 可實現分布式組態。配備單獨 IP 地址的額外集成 PROFINET 接口可用于網絡隔離，或用于連接更多 PROFINET IO RT 設備，又或者作為輸入設備用于高速通信。
CPU 1517-3 PN/DP：
適用于在程序作用域、聯網能力和處理速度方面有非常高要求的應用場合。通過 PROFINET IO 和 PRIFIBUS DP 可實現分布式組態。配備單獨 IP 地址的額外集成 PROFINET 接口可用于網絡隔離，或用于連接更多 PROFINET IO RT 設備，又或者作為輸入設備用于高速通信。
CPU 1518-4 PN/DP：
適用于在程序范圍和網絡方面具有極高要求的應用，且滿足處理速度方面的極高要求。通過 PROFINET IO 和 PRIFIBUS DP 可實現分布式組態。第二個集成 PROFINET IO 接口可用于連接更多 PROFINET IO RT 設備，或在高速通信中用作 I 設備。第三個PROFINET 接口配備單獨的 IP 地址和千兆以太網，通過千兆以太網可實現諸多功能，比如網絡隔離或與上層網絡相連接。
CPU 1518-4 PN/DP ODK：
適用于對程序作用域（可通過 SIMATIC ODK 1500S 以 C/C++ 語言進行編程）和聯網能力有極高要求，以及對處理速度有最高要求的應用場合�？赏ㄟ^ PROFINET IO 和 PROFIBUS DP 實現分布式組態；第二個集成 PROFINET IO 接口可用于連接更多 PROFINET IO RT 設備，或在高速通信中用作 I 設備。第三個PROFINET 接口配備單獨的 IP 地址和千兆以太網，通過千兆以太網可實現諸多功能，比如網絡隔離或與上層網絡相連接。

故障安全型 CPU

CPU 1511F-1 PN：
最經濟實用的入門級 CPU，適用于在分散生產技術中對處理性能和響應速度具有中等要求的標準應用和故障安全應用。
CPU 1513F-1 PN：
具有中到高容量數據存儲器的 CPU，適用于除集中式 I/O 外還包含分布式自動化結構的標準應用和故障安全應用。
CPU 1515F-2 PN：
適用于對程序范圍和處理速度具有中等/較高要求的應用，用于通過帶有 PROFIsafe 的 PROFINET IO 實現分布式配置。配備單獨 IP 地址的額外集成 PROFINET 接口可用于網絡隔離，或用于連接更多 PROFINET IO RT 設備，又或者作為輸入設備用于高速通信。
CPU 1516F-3 PN/DP:
適用于對程序范圍和處理速度具有中等/較高要求的標準和故障安全應用，用于通過帶 PROFIsafe 的 PROFINET IO 和 PROFIBUS DP 實現分布式配置。配備單獨 IP 地址的額外集成 PROFINET 接口可用于網絡隔離，或用于連接更多 PROFINET IO RT 設備，又或者作為輸入設備用于高速通信。
CPU 1517F-3 PN/DP：
適用于對程序范圍、聯網和處理速度具有很高要求的標準和故障安全應用，用于通過帶 PROFIsafe 的 PROFINET IO 和 PROFIBUS DP 進行分布式配置。配備單獨 IP 地址的額外集成 PROFINET 接口可用于網絡隔離，或用于連接更多 PROFINET IO RT 設備，又或者作為輸入設備用于高速通信。
CPU 1518F-4 PN/DP:
適用于對程序范圍和處理速度具有較高要求的標準和故障安全應用，用于通過帶 PROFIsafe 的 PROFINET IO 和 PROFIBUS DP 實現分布式配置。第二個集成 PROFINET IO 接口可用于連接更多 PROFINET IO RT 設備，或在高速通信中用作 I 設備。第三個PROFINET 接口配備單獨的 IP 地址和千兆以太網，通過千兆以太網可實現諸多功能，比如網絡隔離或與上層網絡相連接。
CPU 1518F-4 PN/DP ODK:
適用于對程序作用域（可通過 SIMATIC ODK 1500S 以 C/C++ 語言進行標準編程）和處理速度有高要求的標準應用和故障安全應用場合，可通過 PROFINET IO 和 PROFIBUS DP 以 PROFIsafe 進行分布式組態。第二個集成 PROFINET IO 接口可用于連接更多 PROFINET IO RT 設備，或在高速通信中用作 I 設備。第三個PROFINET 接口配備單獨的 IP 地址和千兆以太網，通過千兆以太網可實現諸多功能，比如網絡隔離或與上層網絡相連接。

緊湊型 CPU

CPU 1511C-1 PN：
CPU 適用于在分散生產技術中對處理性能和響應速度具有中等要求的標準應用。數字式和模擬式的輸入輸出端直接集成在控制器上。數字式 I/O 可用于諸如快速計數、頻率測量或脈寬調制等技術功能之中。
CPU 1512C-1 PN：
CPU 適用于在分散生產技術中對處理性能和響應速度具有中等要求的標準應用。數字式和模擬式的輸入輸出端直接集成在控制器上。數字式 I/O 還可用于諸如快速計數、頻率測量或脈寬調制等技術功能之中

工藝 CPU

CPU 1511T-1 PN:
適用于對程序范圍和處理速度具有中等要求的應用，用于通過 PROFINET IO 進行分布式配置。
CPU 1515T-2 PN:
適用于對程序作用域、聯網能力和處理速度有中/高要求的應用場合。適用于通過 PROFINET IO 實現分布式組態。配備單獨 IP 地址的額外集成 PROFINET 接口可用于網絡隔離，或用于連接更多 PROFINET IO RT 設備，又或者作為輸入設備用于高速通信。
CPU 1517T-3 PN/DP:
適用于在程序作用域、聯網能力和處理速度方面有非常高要求的應用場合。通過 PROFINET IO 和 PRIFIBUS DP 可實現分布式組態。配備單獨 IP 地址的額外集成 PROFINET 接口可用于網絡隔離，或用于連接更多 PROFINET IO RT 設備，又或者作為輸入設備用于高速通信。
CPU 1517TF-3 PN/DP:
適用于在程序作用域、聯網能力和處理速度方面有非常高要求的標準應用和故障安全應用場合。通過 PROFINET IO 和 PRIFIBUS DP 以 PROFIsafe 實現分布式組態。配備單獨 IP 地址的額外集成 PROFINET 接口可用于網絡隔離，或用于連接更多 PROFINET IO RT 設備，又或者作為輸入設備用于高速通信。

所有 SIMATIC S7-1500 CPU 支持運動控制功能。STEP 7 提供符合 PLCopen 標準的運動控制指令，可用于配置驅動器及將其連接至 CPU。
S7-1500 運動控制支持以下技術對象：

速度控制軸
定位軸
同步軸（具有同步性的相對同步機制，可在無位置同步規范的條件下實現同步，定位點鏈接）
外部編碼器
凸輪
凸輪軌跡
探頭

SIMATIC S7-1500 的技術 CPU 提供高級運動控制功能：

含填料同步操作功能
- 利用位置同步規范實現同步
- 實際數值連接
- 以下機軸的主數值偏移
- 電子凸輪
凸輪盤
提供多達 4 個編碼器或測量系統為實際位置提供位置控制

西門子1500主機6ES7516-3AN01-0AB0設計

所有 CPU 都具有堅固的緊湊型塑料外殼，控制器的前蓋上集成有一個顯示屏。

模塊的前面包括：

狀態和故障 LED

CPU 還具有以下配置：

一個 SIMATIC 存儲卡插槽；
需使用存儲卡才能運行。
模式開關
PROFINET IO IRT 接口（2 端口交換機）
PROFIBUS 接口（CPU 1516-3 PN/DP和更高型號）
PROFINET 接口（CPU 1515-2 PN 及更高性型號）
