HCE普通型低壓電動機保護器適用于AC380V、AC660V低壓系統，有先進的電動機保護、監控功能，同時顯示各項整定參數信息，并且可選現場總線與后臺通訊實時查看運行及保護信息，可作低壓異步電動機的保護、監測和控制用，為現代化的設備管理帶來很大的便利。

  符合標準：GB14048.1-2012、GB14048.4-2010 、GB14048.5-2008、GB14048.6-2008 。

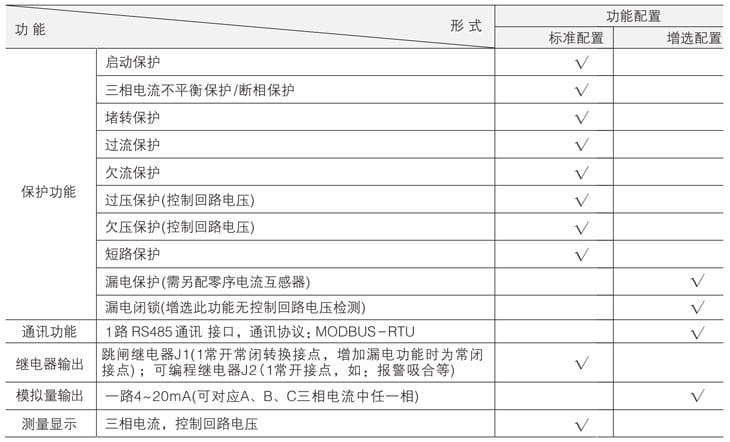

  ●  可用于0.66KV及以下電壓等級各種電流規格電動機的基本保護；

 ●  通過監測電動機三相回路的電流等參數對電動機進行過流、堵轉、短路、缺相等多種故障保護；

 ●  采用高亮紅色LED以及指示燈實時顯示運行狀態及數據；

 ●  可編程設置，可在現場方便地更改整定電流等參數；

 ●  可選配1路RS485數字通訊接口，采用MODBUS-RTU協議與后臺組網通訊；

 ●  可選配1路DC4～20mA模擬量變送輸出到后臺工控機；

 ●  電源電壓：AC220V；

 ●  具有分體式屏裝和固定互感器一體式安裝兩種安裝方式可選擇。

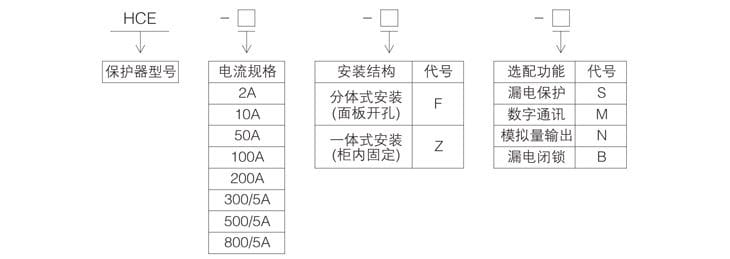

三、產品選型說明

       請根據電動機銘牌電流選擇合適的電流規格 (保護器電流規格應略大于電動機銘牌電流 )；當保護器電流規格大于200A時，需外置二次電流為 5A 的保護型電流互感器，HCE無CT變比設置項，所以保護器的電流規格須同電流互感器的電流變比。分體式安裝保護器定貨時需標清航空連接線長度 ( 航空連接線標配1米，可選1米、3米、5米三種長度 )。

注：通訊功能和模擬量輸出功能因接線端子限制，只能二選一。

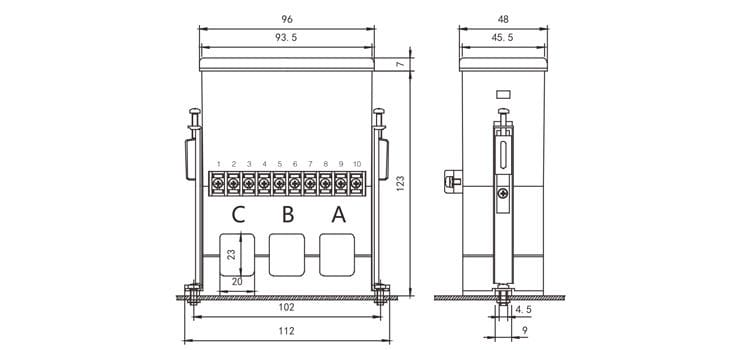

  ◆   一體式HCE外形尺寸及安裝方式

      一體式HCE安裝方式（柜內固定安裝）

  1、在柜內合適的位置開兩個間距為102mm的Φ4.5mm圓孔，用兩個M4螺栓配合螺母壓住配套長支架下端，把HCE配套電流

     互感器固定住；

  2、兩側用配套固定件中的小螺栓穿過長支架上端的螺紋孔，順時針旋轉小螺栓抵緊小支架（小支架無螺紋孔的一端抵住螺栓

     并鉤住殼體方孔內壁），從而進一步保證保護器與配套電流互感器的連接可靠性。

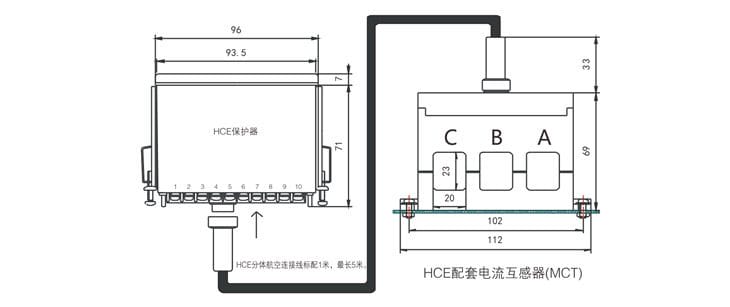

◆  分體式HCE外形尺寸及安裝方式

     分體式HCE安裝方式（主體屏面開孔安裝）：

  1、柜體上開94mm(橫向)×46mm(縱向)的矩形安裝孔；

       2、HCE主體從正面嵌入安裝孔中；

  3、兩側用配套金屬固定件順時針旋轉螺栓固定HCE主體；

       4、在柜內合適的位置開兩個間距為102mm的Φ4.5mm圓孔，用兩個M4螺栓配合螺母把HCE配套電流互感器固定��；

  5、用配套的分體航空連接線連接電流互感器及HCE主體，并旋緊航空頭螺母。
