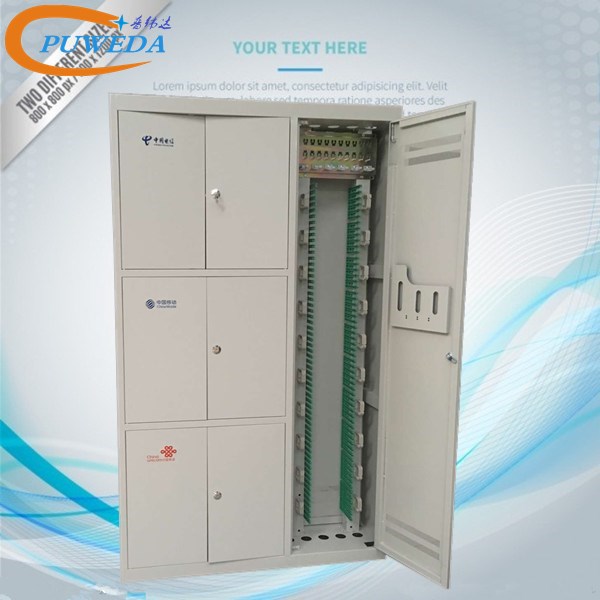

1152芯三網合一光纖配線柜圖文詳細概述、三網融合光纖配線柜【三網合一光纖配線架圖文講解】移動聯通三網合一光纖配線架 ODF光配架,三網合一配線箱,FTTH 接入層光纖分配架,三網合一光纖配線架(三網合一配線架容量:144芯、288芯、360芯、432芯、480芯、576芯、648芯、720芯、864芯、960芯、1152芯) (Fiber Optic Distribut）三網合一光纖配線架(詳細介紹):【三網融合光纖配線架(生產廠家)三網融合光纖配線架(配置圖片)三網融合光纖配線架(資料介紹)三網合一光纖配線架參數配置、三網合一光纖配線架滿配容量、關于三網合一光纖配線架-型號規格配置的詳細介紹\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\聯系電話\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\批發報價\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\產品圖片\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\規格參數\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\品牌型號等信息,是由寧波市普緯達通信設備廠提供、需要采購的客戶請致電我們。三網合一光纖配線架三網合一光纖配線柜、三網合一光纖配線柜、三網合一ODF光纖配線柜、三網合一ODF光纖配線架；型號：144芯、288芯、360芯、432芯、480芯、576芯、720芯、960芯、1152芯；材質：冷軋板、不銹鋼；使用區：移動 聯通 鐵通 電信 FTTH FTTB FTTX FTTP；寧波市普緯達通信設備有限公司專業為電信、移動、聯通、鐵通、廣電供應配套產品。

1．1152芯三網合一光纖配線柜圖文詳細概述使用條件：
1）工作溫度：-5℃～+40℃
2）相對濕度：≤85%（+30℃）
3）大氣壓力：70Kpa～106Kpa
2．1152芯三網合一光纖配線柜圖文詳細概述光電性能

1）連接器衰耗（包括插入、互換和重復）≤0.5dB
2）互換性附加損耗≤0.2dB
3）重復性附加損耗≤0.1dB
4）回波損耗≥40dB
5）插拔耐久性壽命>1000次
6）機柜高壓防護地與機柜絕緣，絕緣電阻>1000MΩ/500V（DC）
7）機柜高壓防護地與機柜間耐壓>3000V（DC），5S不擊穿，無飛弧
3．1152芯三網合一光纖配線柜圖文詳細概述適用性指標：
1）標稱工作波長：850nm、1310nm、1550nm。
2）光纖活動連接器：符合GB12507以及相關標準的規定。
3）光纖光纜應符合GB/T11819和GB /T7424的規定。
4．1152芯三網合一光纖配線柜圖文詳細概述外形尺寸及容量：
1）外形尺寸：2000800400|2200800400|20008004002200900300|20001200*400（H×W×D）（mm）。
2）較大容量：1440芯。
5、產品特點：
1、專業及美觀的外形設計能與高級辦公環境相協調。
2、符合19英寸標準、公制標準、ETSI標準（歐洲電信標準協會）、GB/T3047.2-92標準。
3、機柜采用主體重型硬架結構（焊接），堅固耐用。
4、前玻璃門采用壓框式固定玻璃結構，方便更換。
5、頂部配有抽氣扇，左右側門有進風孔，使機柜內空氣流通，保證設備正常運作。
6、頂端裝有一防塵蓋，可以保護風扇運轉。
7、側門為帶彈性門鎖，可快速開啟，安裝、拆卸方便，門上端有一預留鎖孔，可以選配加鎖以增加保安。
8、后門為帶鎖轉動式鋼質門，大家度的開啟既方便維護，又省時省力。
9、上、下座各有預留走線通道，可按需調整。
10、可配合分離式底座一起使用，也可單獨使用。
11、機柜后部配有垂直束線槽，方便理線。
12、四根安裝立柱雙面打孔，可任意調節托板高度，也可前后靈活調整，為各種系統設備的使用環境提供合理的布局。
13、底座同時安裝腳輪和調節腳，方便移動與定位。
14、深度為800mm以上的機柜可以作服務器機柜使用，其重型綜合底盤的設計，具有超大承重能力，符合ＨＰ、ＩＢＭ、ＤＥＬＬ、ＳＵＮ、ＣＯＭＰＡＱ、聯想、浪潮等服務器的安裝需要。

安裝：
機柜為國際標準通用19″機柜，采用進口電解板經特殊工藝制造，表面噴塑處理，外形美觀大方。機柜底部采用4個M10×80的膨脹螺釘（隨機附件）緊固于地面。頂部采用角連件用菱形螺母與機房走線槽道固定。
1）使用和操作
1、光纜開剝、固定及保護
1、將光纜從上方或下方的光纜入孔引入架體
2、帶狀光纜的開剝及固定
2.1光纜開剝長度為：2.5 米+光纜開剝處到距離遠的熔接配線模塊距離（可視實際情況變化），鎧甲層預留40mm，中心加強芯預留150mm（兩側加強芯留55 mm）；
2.2在光纜開剝處套上熱縮套管，用電吹風加熱，使熱縮套管將光纜開剝處包緊，尾纖清理干凈，每帶均套上保護套管，保護套管在鎧甲層處預留65mm裸帶；
2.3將光纜從裸帶處放入保護接頭，再將松套管部分可用膠帶纏繞，使其外徑與保護接頭相匹配，推入保護接頭，使光纜加強芯穿過螺母座槽，喉扣掛在光纜固定板鉤上，擰緊喉扣螺釘及加強芯緊定螺釘；
2.4按順序將帶有保護扁管的每一帶光纖輕輕壓入保護接頭固定槽內，每一槽多可壓三帶；
2.5將接頭蓋小端頭部插入保護接頭對應部分，再將大端壓下，保護接頭安裝完畢；
3. 非帶狀纜的開剝及固定
3.1 光纜開剝長度為：2.5米+光纜開剝處到距離遠的熔接配線模塊距離（可視實際情況變化），鎧甲層預留40mm，加強芯預留150mm；
3.2 在光纜開剝處套上熱縮套管，用電吹風加熱，使熱縮套管將光纜開剝處包緊；
3.3 視尾纖本身的保護情況決定是否加護套管；
3.4 用喉扣將光纜固定在光纜固定板上。
4．適配器及尾纖的安裝
1. 帶狀尾纖安裝
1.1抽出一個光纖一體化模塊，放置于工作臺上，取下上下兩面蓋板，將12個適配器（FC或SC）對準安裝槽由上向下壓入，注意適配器導向槽朝上；
依次為藍、橙、綠、棕、灰、白、紅、黑、黃、紫、粉紅、淺藍）將尾纖頭按一體化模塊上1-12的順序插入適配器并擰緊，注意尾纖的插入方向必須與適配器的導向位置一致；
1.3將光分支器沿著兩個圓柱壓入，將冗余尾纖在模塊背面尾纖盤繞區盤儲；
1.4將光分支器后面的裸帶從一體化模塊中間長方孔穿至模塊正面，蓋上背面蓋板;
1.5將剩余裸帶盤儲于模塊正面熔接區內，蓋好上蓋板；
1.6將一體化模塊依次插入熔配單元箱內相應的位置。
2.單芯尾纖安裝
2.1從熔配單元箱中抽出一個一體化模塊，放置于工作臺上，取下上下兩面蓋板，將12個適配配器（FC或SC）對準安裝槽由上向下壓入，注意適配器導向槽朝上。
2.2將標識好的12根單芯尾纖頭由模塊背面穿至正面，按一體化模塊上1-12的順序插入適配器并擰緊，注意尾纖的插入方向必須與適配器的導向位置一致。
2.3將冗余尾纖在模塊背面尾纖盤繞區盤繞1-2圈，用線扎將12根尾纖在圖示位置扎固，然后按圖示將尾纖自由端的外護套管與纖維剝除并將其從一體化模塊中間長方孔穿至正面，蓋上背面蓋板；
2.4將剝除松套管的12根單芯尾纖盤儲于模塊正面熔接區內（見右圖），蓋好上蓋板。
2.5將一體化模塊依次插入旋轉插箱內相應的位置。
5、熔接操作
1.1取出一體化模塊放置于熔接工作臺上，揭開正面蓋板，釋放盤儲于熔接區內的尾纖；
1.2將外線裸纖保護套管端部用線扎固定在圖示位置，裸纖進入熔接區；
1.3在尾纖、光纜纖芯其中之一套上熔接保護套管，然后用熔接機進行熔接。檢驗合格后，將熔接保護套管移至熔接點，在熔接機上進行熱收縮；
1.4將冗余的裸纖（尾纖和光纜纖芯）在熔接區如圖盤儲好；
1.5蓋上模塊正面蓋板；
1.6將裸纖保護套管在模塊正面外圈盤好，出口處用線扎固定；
1.7每芯光纖做好標識記錄；
1.8將一體化模塊插入原來位置；
1.9完成整個架體的熔接。
6、光纖跳線
1.1建議選取直徑Ф2的跳線（易于管理，占空間�。�
1.2將跳纖一端插入適配器，另一端在儲纖單元上盤儲后，與相應的適配器連接；
1.3保證跳纖自由彎曲半徑大于40mm。
