1概述
2使用環境
3開關結構特點
4主要參數
5斷路器圖

1概述

【ZW32-12FG】戶外高壓真空斷路器（以下）為額定電壓12KV，三相交流50Hz的戶外高壓配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，更適用于城市、農村電網建設改造及頻繁操作的場所。

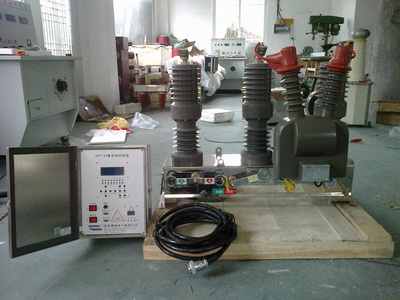

【ZW32-12FG】戶外高壓真空斷路器配用彈簧儲能操作機構，可手動操作、電動操作和遙控分合閘操作�？稍跀嗦菲鱾冗吋友b隔離開關，形成戶外高壓真空斷路器一戶外高壓隔離開關組合電器，增加了可見隔離斷口，并具有可靠的聯鎖操作。根據用戶要求，可與相應的控制器配合組成交流高壓真空自動重合器、自動分段器，自備操作電源，是實現配電網自動化的理想設備。采用高壓電壓互感器結構外置，一體安裝均可.ZW32-12G/1250-20，ZW32-12系列柱式戶外高壓真空斷路器是三相交流50hz、額定電壓12kv的戶外高壓開關設備。適用于開斷、關合城市或農村配電系統的負荷電流、過載電流和短路電流。斷路器為全新的小型化設計，全封閉結構，獨特的滅弧室封裝技術，密封性能好、防潮、防凝露，適用于高溫潮濕地區。zw32-12G斷路器隔離開關組合電器是由zw32斷路器隔離開關兩大部分組成。

2使用環境

1、海拔：≤2000m及以下；

2、周圍空氣溫度：上限+30℃，下限-40℃；

3、風壓不超過700Pa(相當于風速34m/s)；

4、振幅：無常性劇烈震動；

5、防污穢等級Ⅲ級

3開關結構特點

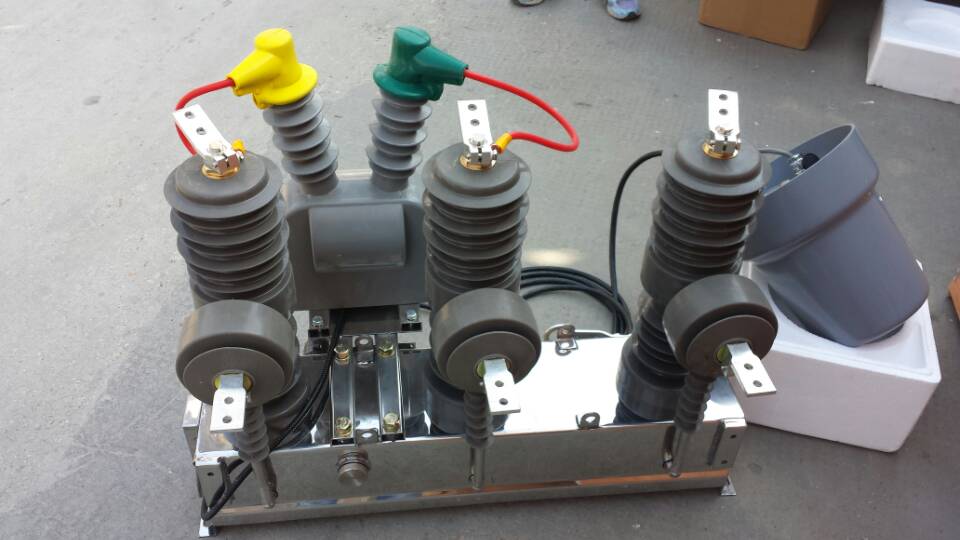

1、斷路器采用三相支柱式結構，具有開斷性能穩定可靠、無燃燒和危險、免維修、體積小、重量輕和使壽命長等特點。

2、斷路器采用全封閉結構，密封性能好，有助于提高防潮、防凝露性能，特別適用于嚴寒或潮濕地區使用。

3、三相支柱及電流互感器采用進口戶外環氧樹脂固體絕緣，或采用戶內環氧樹脂外包有機硅橡膠固體絕緣；具有耐高低溫、耐紫外線、耐老化等特點。

4、操動機構采用小型化彈簧操動機構，儲能電機功率小，分合閘能耗低；機構傳動采用真動傳輸方式，零部件數量小，可靠性高。操動機構置于密封的機構箱內，解決了操動機構銹蝕的問題，提高了機構的可靠性。

5、斷路器的分、合閘操作可采用手動或電動操作及遠方遙控操作�？膳c智能控制器配套實現配電自動化，也可以與重合控制器配合組成自動重合器、分段器。

6、斷路器可以裝設二相或三相電流互感器，供過電流或短路保護用，也可以給智能控制器提供電流采集信號；根據用戶要求可加裝計量用電流互感器。

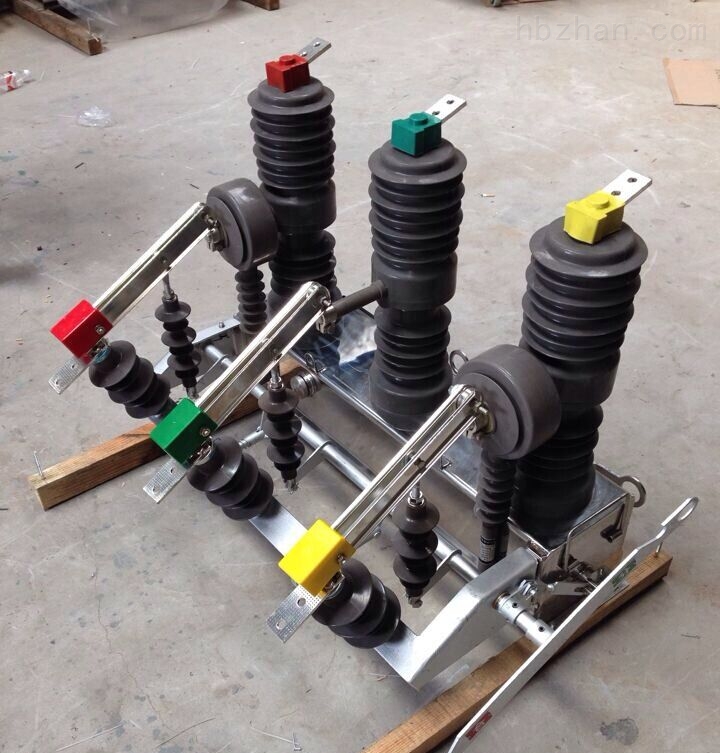

7、斷路器可外帶三相聯動的隔離開關，在隔離開關分閘狀態下有明顯可見斷口，并具備與斷路器本體之間的防誤聯鎖裝置，只有在隔離刀完全合閘或完全分閘時才可操作斷路器�？蛇B裝避雷器支柱絕緣子，維護方便。

www.shcxdl.cn  聯系電話：13362775105

4主要參數
