1實際應用

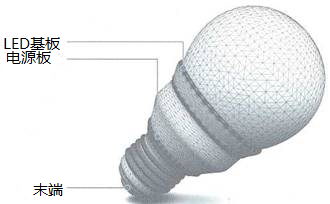

激光焊錫技術使用于廣泛的前沿應用
近年來，模塊化迅速發展。車輛需求的電子元件的安全性和可靠性高，焊錫質量控制必須是最高水平。通過使用非接觸式激光焊錫技術可以實現高質量，高生產率。

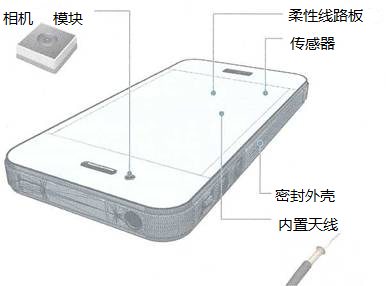

智能手機
對于智能手機和蜂窩手機，基板越來越密集，更薄更輕的設計要求。激光焊錫非常適合復雜的應用，常應用于這一領域
2優勢特點
激光焊錫適合極其小巧復雜部分
激光焊錫過程
預熱 加熱 后熱 冷卻
加熱僅局限于輻射區域
加熱時預防：在激光焊錫時，在回應一個量的吸收的能量,可能發生突然的溫度峰值。過熱可能導致惡化的成品的強度和可靠性
激光焊錫優勢
“激光焊錫”和“烙鐵式‘’焊接加熱原理不同。“在Unix,多年的經驗幫助我們建議客戶對其產品和應用程序最合適的加熱技術
|
產品
|
激光焊錫
|
接觸式烙鐵頭焊錫
|
|
熱能轉換
|
表面加熱
|
熱傳導
|
|
熱發生范圍
|
限制
|
發散
|
|
加熱時間
|
瞬間
|
緩慢
|
|
溫度
|
持續溫度上升
|
有限溫度上升
|
|
優勢
|
適合非常精細部件
使在狹窄復雜空間焊錫可行
|
適合大熱容量組件
焊錫是溫度調節簡單
|
3標準功能
激光焊錫應用程序系統
激光頭
|
激光振蕩器通過光纖傳輸的激光被激光頭縮短為恰當大小和所選指定區域。同軸CCD相機是激光頭標配，和諸多其他特性來提高可制造型
激光頭內部結構
激光頭區域內部結構周圍被空氣噴射保護，防止助焊劑煙霧污染光學。
為結構緊湊，CCD相機設置在激光光學組件同軸。
|
|
|
4級激光安全特性
軟件/機械快門
|
阻塞煙，形成穩定的光聚合
滑動保護玻璃
|
激光照射位置和收尾工作容易確認
標配同軸CCD
|
|
激光頭的激光發射是獨立的？梢酝ㄟ^軟件系統的外部信號控制，也可以通過控制器上的開關來直接控制機械快門
|
玻璃防止助焊劑煙霧進入頭，會對激光聚光透鏡產生不利影響。因為是滑動結構，可一步插入和移動，易于維護
|
同軸相機監控確認焊錫位置，快速調整其為激光接觸位置
|
激光控制器/共振器
以上型號ULD-746(30W,45W
激光焊錫，控制激光輸出是極其重要的。由控制器執行該決定性的輸出控制。同時，共振器用光纖連接LD激光，激光能量通過光纖傳導到頭部
ULD-775(75W)由控制器（控制部分）共振器部分和驅動組成
該激光裝置符合International Elecrotechnical CommissionIEC60825-1:2007標準，也符合Japan Industrial Standard JIS 6802:2011.激光等級是4級。FDA出口美國準許。
適合你工作環境的理想參數很容易設立
|
63組曲線模式程序
曲線模式
|
8個能量功率標準容易設立
能量功率
|
可選擇激光照射位置標記
照射位置標記
|
|
激光曲線程序最大能選擇63種模式
|
在曲線圖1中，有8個不同的能量輸出/時間標準，分配容易
|
在顯示屏上，可以確認激光照射位置設為線性或方形
|
|
送錫裝置
該裝置可以精確提供錫量到連接處。
內部裝備了焊錫編碼器，可準確檢
測到任何送錫問題
|
|
焊錫控制器
可精細控制速度和時間
給出小至0.1mm的增量
|
|
4安裝方法
3種不同安裝方法適應你的需求
|
激光頭
激光控制器
激光振蕩器
|
焊錫控制器
+
送錫裝置
|
機器人
|
1.系統集成
一站式解決激光焊錫系統需求，優化生產線，設計布局符合國際激光安全規則，甚至在一個地方進行施工和安裝。
我們提供全面的綜合支持服務包括專業工程師設立參數，最少的時間，讓你專注于您的生產線綜合管理。
我們提供多種產線支持包括在線式，轉盤式和雙軌系統
在線系統（內部） 緊湊型在線系統
軌道式離線系統 在線系統 組件裝載和插入系統
JAPAN UNIX激光焊錫機器人 UNIX焊錫機器人
SONOS 代理JAPANUNIX焊錫機器人
2.激光焊錫機器人
我們提供我們的原焊錫機器人裝備激光系統。
（例）
臺式激光焊錫機器人 多軸激光焊錫機器人
3.激光焊錫模塊
這個模塊是只想安裝核心焊錫組件，全部生產線自行組裝的工廠的最好選擇，包括框架，軸和機器人。
激光控制器和振蕩器 激光頭 焊錫控制器
激光焊錫系統
|
激光頭
激光控制器
激光振蕩器
|
焊錫控制器
送錫裝置
|
機器人
|
安全罩
+
底座
|
傳動裝置
|
|
激光系統設立的3個組件？刂破髡{節激光輸出，激光振蕩器管理激光震蕩，激光頭控制照射通過CCD相機控制位置
|
在激光焊錫里，錫量是至關重要的環節。
高精度送錫和控制模塊管理穩定的送錫量
|
JAPANUNIX的所有機器人都可以裝備激光焊錫系統。在包括臺式，多軸的多種機器人中可以找到適合你的機器人
|
防止激光漏光和保持安全的焊錫進程，必須在精心設計的罩內進行操作。為您產線考慮，我們提供專門的安全罩和框架設計，安全和操作便利性最大化。
|
我們提供托盤系統設計和其他基板支架，確保焊錫前后的產線有效傳送（傳送帶，分度工作臺等）
|
5選配
多種追加選配件，只為更完整的質量控制
激光系統選配件
不規則激光輸出
通過改變激光照射形狀，焊錫能被應用于獨特的形狀線路板或原件。
標準激光 圓環激光 雙激光
最普遍的直，圓形激光 這種中空激光防止燃燒通孔部分 同時照射兩個點
|
LED光
照明設備監控程序教學和簡化圖像處理
為您的工作環境選擇最好的形狀（可提供點，環形，條形光）
|
|
影像位置校正（視覺傳感器）
檢測錫量供應和激光照射位置，并自動校正XY軸方向滑動的工作操作。圖像處理也能檢測簡單的次品。
該選配件僅限完全選用JAPAN UNIX品牌的整合系統
|
|
|
簡易AOI功能
視覺傳感器支持識別和判斷焊錫后的不良品。
簡單的判斷功能，隨工種的變化，也許不能識別。JAPAN UNIX可以為客戶測試該標的物是否可以被識別
該選配件僅限完全選用JAPAN UNIX品牌的整合系統
|
高溫計
傳感器在焊錫同時捕捉溫度數據。在UNXI全整合系統中，溫度數據曲線表可保存，測量值也可以CSV格式輸出。
高溫計的溫度較容易受表面環境影響，因此僅作為參考數據，而不是可追蹤的溫度測量
|
|
|
功率計
測量和調節激光輸出，對保持焊錫質量穩定至關重要。
|
高度校正
Z軸傳感器校正不規則高度和定向錫量位置。
|
焊錫機械部分追加功能
|
破錫送錫裝置（CCF）
CCF送錫同時切槽，徹底防止錫爆。
兩個刀片穩定回轉，防止滑移
|
|
精密送錫裝置
創新的送錫器能送0.15的微細錫線，最大到1.2
是激光焊錫的完美組合。內有編碼器檢測堵塞，
用完
|
|
|
精密針頭
微細錫線時，控制微細量是必須的，該針頭適合精密送錫器
|
|
鎖定機構
鎖定機構固定送錫位置的，有一個帶刻度的
角度塊防止操作和偏移。維修后重置該位置也很方便
|
|
|
氣簾
為了保證激光焊接過程中的合格率，維持・管理激光的輸出功率至關重要。
有了氣簾，就可以控制錫膏飛濺，大幅減少管理工量、保持穩定的輸出功率
|
|
焊錫供應位置確認
調整焊錫絲供應磁針的位置
在進行細微焊接工作時，微小的誤差會對焊接的合格率造成巨大影響。
本選擇是為了調整焊錫供應量的誤差。
保持超精細工作中的高精度焊錫供應，對保證產品合格率作出了貢獻。
|
|
|
氮氣發生器
無需電源，在工作區域周圍產生氮氣環境，改善
無鉛焊錫的可焊性。通過抑制氧化，氮氣應用可
改善焊錫濕潤性，流動性。還能保護激光光學
|
|
U型鎖
安裝錫線到卷軸上的一個鎖扣。
移動或更換新錫線是只需要一個
動作
|
|
規格
激光焊錫模塊
|
|
型號
|
ULD-746
|
ULD-775
|
|
激光功率（額定）
|
30W-45W
|
75W
|
|
波長
|
2段波長可選擇
|
|
激光點直徑 (mm)
|
Φ0.4-, Φ0.6- (選配最低可做到Φ0.2)
|
Φ0.4-, Φ0.6-
|
|
激光焦點距離 (mm)
|
標準 60/ 30, 40, 80, 100 or 120 根據選項可選擇
|
|
激光脈沖數
|
63
|
112
|
|
快門
|
軟件操作快門 ※1
|
|
光纖長
|
3m ※2
|
|
激光定位方式
|
用CCD相機同軸觀測
|
|
冷卻方式
|
強制氣冷
|
|
操作環境
|
環境溫度: 10-40°C 濕度: 80%以下(不凝結)
|
|
電源 (電壓)
|
單相220V±10% 50/60Hz
|
多種電壓
|
|
消耗電力
|
1200VA
|
最大 1500VA (驅動) + 15VA （控制器)
|
|
外形尺寸
|
驅動
|
---
|
430(W)x132(H)x332(D) mm
|
|
控制器
|
331 (W)x201 (H)x465(D) mm
|
300(W)x150(H)x310(D) mm
|
|
共振器
|
233(W)x210(H)x340(D) mm
|
270(W)x160(H)x300(D) mm
|
|
重量
|
電源
|
---
|
11.0kg
|
|
控制器
|
17.5kg
|
6.5kg
|
|
共振器
|
9 kg
|
9.6kg
|
|
激光頭
|
0.7kg
|
0.7kg
|
|
安全標準 Y
|
IEN class 4 label

|
產品表
JAPAN UNIX激光焊錫機器人 UNIX焊錫機器人
SONOS 代理JAPANUNIX焊錫機器人
|
產品圖片
|
名字
|
型號
|
摘要
|
|
臺式激光焊錫機器人
|
UNIX-412L-5PH1
|
激光焊錫模塊
+ 3軸臺式焊錫機器人(UNIX-412G) + 送錫裝置 (UPM-052)
|
|
臺式激光焊錫機器人
|
UNIX-412L-5PH2
|
激光焊錫模塊
+ 3軸臺式焊錫機器人(UNIX-412G) +送錫裝置 (UPM-055)
|
|
臺式激光焊錫機器人
|
UNIX-413L-5PH1
|
激光焊錫模塊
+ 3軸臺式焊錫機器人(UNIX-413G) + 送錫裝置(UPM-052)
|
|
臺式激光焊錫機器人
|
UNIX-413L-5PH2
|
激光焊錫模塊
+ 3軸臺式焊錫機器人(UNIX-413G) + 送錫裝置(UPM-055)
|
|
多軸激光焊錫機器人
|
UNIX-700HL
|
激光焊錫模塊+ SCARA焊錫機器人(UNIX-700H)
|
激光焊錫模塊
|
產品圖片
|
型號
|
摘要
|
|
ULD-746-30-02
|
A波長 30W 光纖 Φ0.2
|
|
ULD-746-30-04
|
A波長 30W 光纖 Φ0.4
|
|
ULD-746-30-06
|
A波長 30W 光纖 Φ0.6
|
|
ULD-746-45-04
|
A波長 45W 光纖 Φ0.4
|
|
ULD-746-45-06
|
A波長 45W 光纖 Φ0.6
|
|
ULD-746S-30-02
|
B波長 30W 光纖 Φ0.2
|
|
ULD-746S-30-04
|
B波長 30W 光纖 Φ0.4
|
|
ULD-746S-30-06
|
B波長 30W 光纖 Φ0.6
|
|
ULD-746S-45-04
|
B波長 45W 光纖 Φ0.4
|
|
ULD-746S-45-06
|
B波長 45W 光纖 Φ0.6
|
|
ULD-775-75-04
|
A波長 75W 光纖 Φ0.4
|
|
ULD-775-75-06
|
A波長 75W 光纖 Φ0.6
|
|
ULD-775S-75-04
|
B波長 75W 光纖 Φ0.4
|
|
ULD-775S-75-06
|
B波長 75W 光纖 Φ0.6
|
部件表
激光控制器，激光共振器
激光控制器電池
|
型號
|
摘要
|
|
ULD-746-BAT
|
MAXELL制造：紅色
|
Peltier(半導體）
|
產品圖片
|
型號
|
摘要
|
|
ULD-PT30
|
30W/45W(另外加收工程師差旅和服務費）
|
光纖
|
產品圖片
|
型號
|
摘要
|
|
|
ULD-FB-02
|
光纖Φ0.2 (客戶可替換) A & B波長都有, 長度 3m
|
|
ULD-FB-04
|
光纖Φ0.4 (客戶可替換) A & B波長都有, 長度 3m
|
|
ULD-FB-06
|
光纖Φ0.6 (客戶可替換) A & B波長都有, 長度 3m
|
激光頭
保護玻璃
產品圖片
|
型號
|
摘要
|
|
|
ULD-PG-SET-A
|
A wavelength protective glass (with drop prevention holder)
|
|
ULDS-PG-SET-B
|
B wavelength protective glass (with drop prevention holder)
|
|
ULD-PG
|
A wavelength protective glass (without drop prevention holder)
|
|
ULDS-PG
|
B wavelength protective glass (without drop prevention holder)
|
|
ULD-HLD-SET
|
Drop prevention holder only
|
|
產品圖片
|
名字
|
型號
|
摘要
|
|
快門單元
|
ULD-STR
|
機械快門
|
LED燈
|
產品圖片
|
名字
|
型號
|
Set Contents (Available for individual purchase)
|
|
點狀（標準)
|
LED lighting set
|
ULD-LED
|
LED光 (ULD-LED-L)/LED 控制 (ULD-LED-C)
|
|
條狀（定制） 環狀（定制）
|
激光保護玻璃
|
型號
|
摘要
|
|
ULD-EP
|
用于波長 A
|
|
ULDS-EP
|
用于波長 B
|
功率計
|
型號
|
摘要
|
|
ULD-PM-30S
|
用于30W 激光二極管
|
|
ULD-PM-50S
|
用于45W 激光二極管
|
送錫控制模塊
焊錫控制器
|
產品圖片
|
名稱
|
型號
|
摘要
|
|
USC-881
USC-881S
|
Solder King V
|
USC-881
|
綜合觸摸屏
|
|
USC-881 S
|
獨立觸摸板※2
|
錫線加熱機構
|
產品圖片
|
型號
|
|
|
SHN-10-**（錫線直徑））
|
溫度控制(UHC-005)AC100V
加熱器HN-S30-**
加熱器夾鉗HN-CLP
加熱器電纜QN-MP4B
|
*不能應用于破錫機構
氮氣發生器
|
產品圖片
|
型號
|
摘要
|
|
UNX-200
|
集中氮氣, 最大 99.9%, 2L/min
干空氣 0.7MPa
無需電源
|
部件表
送錫單元
送錫裝置
|
產品圖片
|
名稱
|
型號
|
摘要
|
|
|
精密送錫裝置 (Φ0.15-0.6mm)
|
UPM-052
|
With U lock
錫線直徑規格: (Φ0.15/0.2/0.3/0.4/0.5/0.6/0.8mm *1
(購買后直徑不能更換.)
|
|
精密送錫裝置(Φ0.5-1.2)
|
UPM-055
|
With U lock
Solder wire diameter specs: Φ0.5/0.6/0.8/l .0/1.2
|
|
精密送錫裝置（破錫型）(Φ0.5-1.2)
|
UPM-055CC
|
With U lock
Solder wire diameter specs: Φ0.5*2 /0.6/0.8/1.0/1.2
|
*1特殊型
*2選件：1個刀片，針對Φ0.5
送錫裝置備件
|
送錫裝置
|
名稱
|
型號
|
摘要
|
|
UPM-052
|
輸入嘴
|
UPM-052-INZ**
|
**=線徑 規格：Φ0.15=015 (Φ0.15/0.2/0.3/0.4/0.5/(0.6/0.8
(購買后直徑不能更換.)
|
|
中間嘴
|
UPM-052-CNZ**
|
|
輸出嘴
|
UPM-052-ONZ**
|
|
UPM-055
|
input nozzle
|
UPM-OHRF-INZ**
|
**=線徑 規格：Φ0.5=05 Φ0.5/0.6/0.8/1.0/1.2
|
|
Gcnter nozzle
|
UPM-055RF-CNZ**
|
|
Output 門ozzle
|
UPM-055RF-ONZ**
|
|
UPM-055CC (破錫型)
|
Clean Cut roller unit
|
UPM-055CC-RU**
|
**=**=線徑 規格：Φ0.6=06 (0**=線徑 規格：Φ0.5/0.6/0.8/1.0/1.2
|
|
Input nozzle
|
UPM-055CC-INZ**
|
|
G6nt「nozzlo
|
UPM-055CC-CNZ**
|
|
Output nozzle
|
UPM-055CC-ONZ**
|
送錫裝置備件（標準）
|
產品圖片
|
線徑
|
針頭※1
|
針頭套
|
管*6
|
管長
|
|
|
Φ1.2
|
ND-15GP
|
CL-B-3
|
PT12-***
|
***=030...300mm ***=040...400mm ***=050...500mm ***=070...700mm ***=100...1000mm
|
|
Φ1.0
|
ND-16GP
|
CL-B-2
|
PT10-***
|
|
Φ0.8
|
ND-17GP
|
PT08-***
|
|
Φ0.6
|
ND-18GP
|
PT06-***
|
|
Φ0.5
|
ND-19GP
|
PT05-***
|
|
Φ0.4
|
ND-20GP
|
PT04-***
|
※1 5個每盒
送錫裝置備件（精密型）
|
產品圖片
|
線徑
|
精密針頭
|
噴嘴適配器
|
精密針頭套
|
精密管
|
管總長
|
|
|
Φ0.4
|
HND-0.5
|
NA04
|
CL-D-2
|
ST04-***
|
*****=
15022...150mm
*****=
20022...200mm
|
|
Φ0.3
|
HND-0.4
|
NA03
|
CL-D-1
|
ST03-***
|
|
Φ0.2
|
HND-0.3
|
NA02
|
ST02-***
|
|
ΦO.15
|
HND-0.2
|
NA01
|
ST015-***
|
送錫裝置備件（高精度）
|
產品圖片
|
線徑
|
精密針頭
|
針頭套
|
管
|
管總長
|
|

|
Φ0.8
|
SND-10
|
CL-B-2
|
PT08-***
|
***=030...300mm ***=040...400mm ***=050...500mm ***=070.. 700mm ***=100.. 1000mm
|
|
Φ0.6
|
SND-08
|
PT06-***
|
|
ΦO.5
|
SND-07
|
PT05-***
|
激光鎖定單元
|
產品圖片
|
型號
|
錫線預熱 (〇 -yes)
|
供錫角度
|
|
|
LOL00-9020-XY
|
|
20°
|
|
LOL00-9020H-XY
|
〇
|
|
LOL00-9025-XY
|
|
25°
|
|
LOL00-9025H-XY
|
〇
|
|
LOL00-9030-XY
|
|
30°
|
|
LOL00-9030H-XY
|
〇
|
|
LOL00-9035-XY
|
|
35°
|
|
LOL00-9035H-XY
|
〇
|
|
LOL00-9040-XY
|
|
40°
|
|
LOL00-9040H-XY
|
〇
|
|
LOL00-9045-XY
|
|
45°
|
|
LOL00-9045H-XY
|
0
|
|
LOL00-9050-XY
|
|
50°
|
|
LOL00-9050H-XY
|
〇
|
All lock-on mechanisms feature an XY regulation system. Also, a 90°head installation angle is standard.
