【主要技術參數】

產品商標

東風牌

公告批次

287

產品名稱

舞臺車

產品型號

JHW5041XWTE5型舞臺車

總質量(Kg)

4495

罐體容積(m3)

額定載質量(Kg)

815

外形尺寸(mm)

5995×2000×2870

整備質量(Kg)

3550

貨廂尺寸(mm)

××

額定載客(人)

準拖掛車總質量(Kg)

駕駛室準乘人數(人)

2

載質量利用系數

接近角/離去角(°)

20/15

前懸/后懸(mm)

1040/1647

軸數

2

軸距(mm)

3308,2800

軸荷(Kg)

1800/2695

最高車速(Km/h)

99

其它

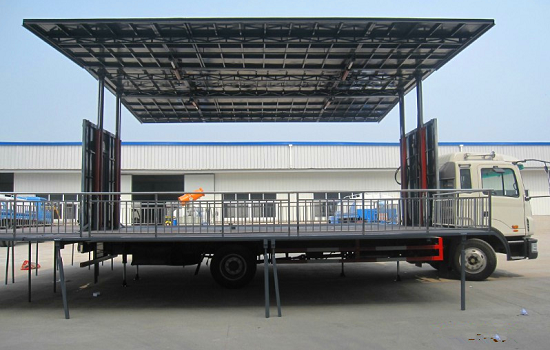

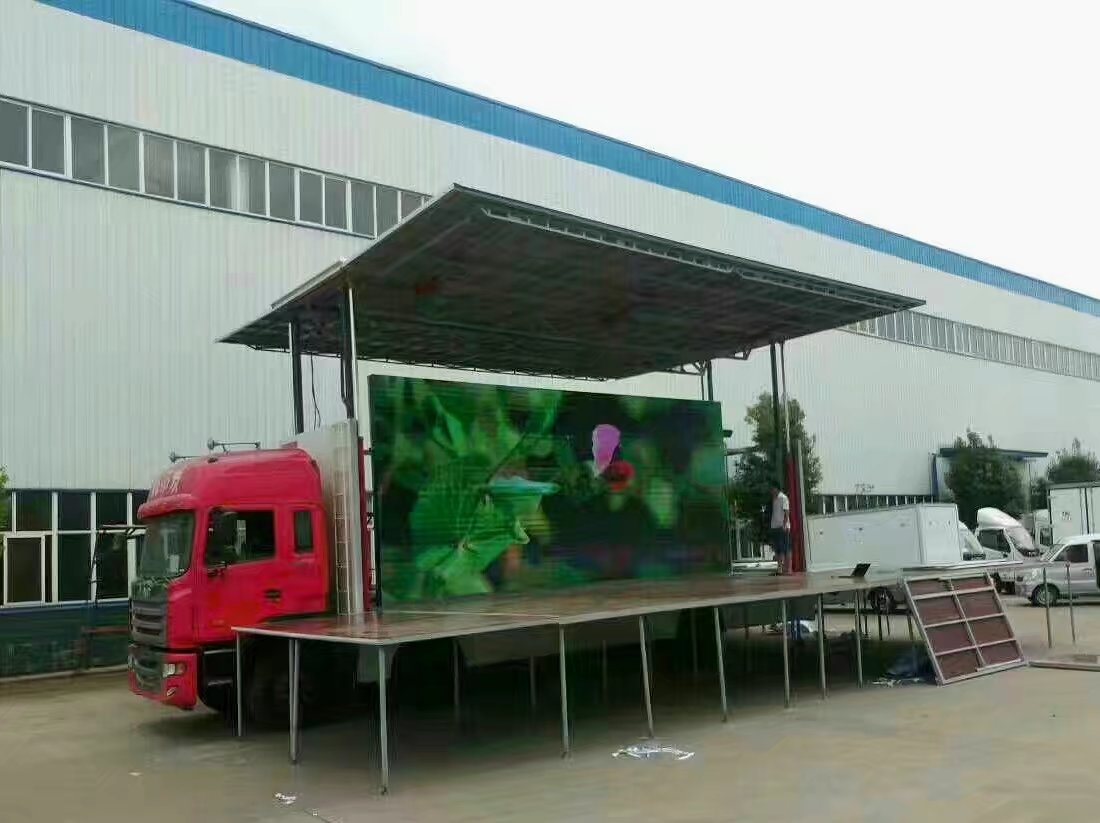

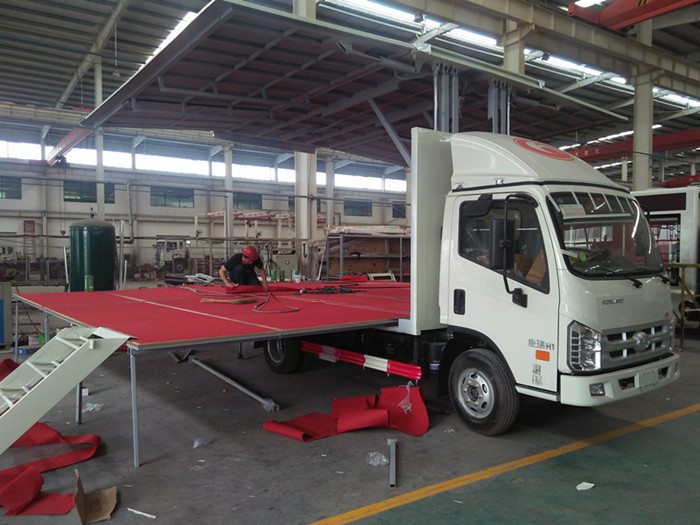

備注：車廂頂棚封閉,并采用衍架結構可升降,車廂兩側板可展開,與頂棚形成整車舞臺頂棚;活舞臺車廂體右側板分為上下兩部分,上部分連同頂板向上開啟形成舞臺頂棚,右側板下部分向外翻平形成舞臺平面.箱體兩側可按用戶要求噴涂或黏貼各種圖案,可選裝車廂兩側LED屏結構,可設置多個窗戶或不開窗;后門可選雙門或不開門結構,后部可選裝后尾部提升板.側,后防護均為裙板結構,采用焊接連接,后部防護離地高度為500mm.隨底盤選裝前面罩.ABS廠家及型號:襄陽東風隆誠機械有限責任公司/ABS/ASR-24V-4S/4M.

【底盤技術參數】

底盤型號

EQ1041SJ3BDF

底盤名稱

載貨汽車底盤

商標名稱

東風牌

生產企業

東風汽車股份有限公司

外形尺寸(mm)

5845,5090×1980×2160,2040

輪胎數

6

接近角/離去角(°)

20/18

輪胎規格

7.00-16 8PR,7.00R16 8PR

鋼板彈簧片數

6/6+5

前輪距(mm)

1503,1485,1519

燃料種類

柴油

后輪距(mm)

1494,1516

排放標準

GB17691-2005國Ⅴ,GB3847-2005

發動機型號

發動機生產企業

排量(ml)

功率(Kw)

CY4BK551

YC4FA115-50

4B2-115C50

ZD30D13-5N

D28D11-5DA

4DW93-84E5

YN27CRE1

YN33CRE1

SD4D25R-70

4DX23-120E5

東風朝陽朝柴動力有限公司

廣西玉柴機器股份有限公司

安徽全柴動力股份有限公司

東風輕型發動機有限公司

東風輕型發動機有限公司

一汽解放汽車有限公司無錫柴油機廠

昆明云內動力股份有限公司

昆明云內動力股份有限公司

江蘇四達動力機械集團有限公司

一汽解放汽車有限公司無錫柴油機廠

3707

2982

2545

2953

2771

2540

2672

3298

2545

3857

75

85

85

96

85

64

70

85

70

90
