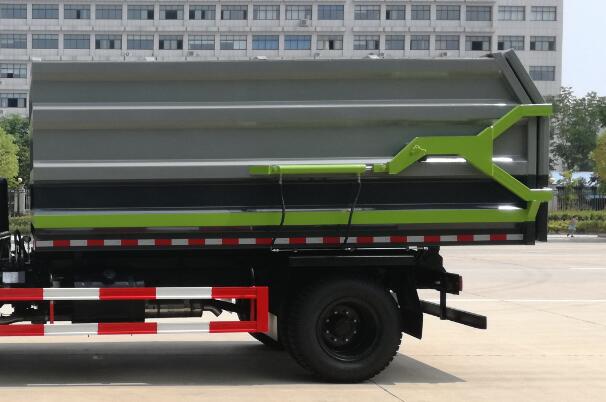

垃圾壓縮站對接式垃圾車使用說明書 一、概述 程力專用汽車垃圾壓縮站對接式垃圾車又稱對接式垃圾車（以下簡稱垃圾車）是用于城鎮垃圾壓縮站內的垃圾轉運、卸料作業的專用車輛。 該車是由汽車底盤、自卸油缸、后門油缸、附車架、垃圾箱體及后門擺桿等組成。該車操作由液壓控制系統來完成，控制方式可以為手動或電氣控.
該車主要用于城鄉垃圾壓縮站的垃圾清運。垃圾壓縮站對垃圾進行收集、壓縮后將箱體垂直舉起，并打開壓縮箱排泄門，這時垃圾車箱體后門向上旋轉開啟，垃圾車后門與壓縮箱后門對接，之后垃圾塊被壓縮箱內的推板水平推進到垃圾車箱體內，完成垃圾裝載后關閉垃圾車后門，將垃圾運到垃圾處理地進行傾卸。該車由液壓控制系統來完成該車的后門的開啟和關閉及自卸功能，降低了工人的勞動強度和改善了工作環境。該垃圾車的收運方式是目前國內廣泛采用的垃圾壓縮站垃圾轉運方式，可以實現一車多站，大大降低了配備成本和空間等等；其專用裝置的功能均以汽車發動機為動力，通過液壓機構手動或電控、氣控來實現。車輛的箱體采用優質炭鋼板全密封焊接結構，具有強度高、重量輕，不產生二次污染等優點。
垃圾車整車基本性能與原底盤車相同，用戶請參閱原底盤車使用手冊。本使用說明書僅介紹專用改裝部分的有關操作、檢查和維修保養。
廠家直銷：18571353917 13886881089張總
|
|
|

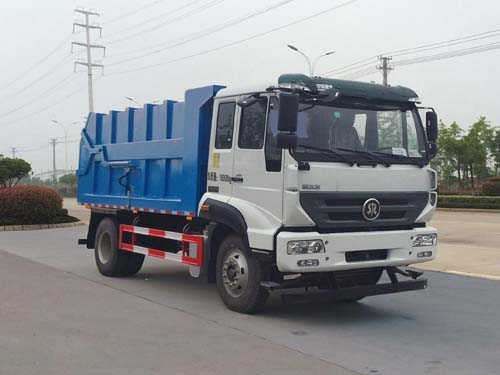

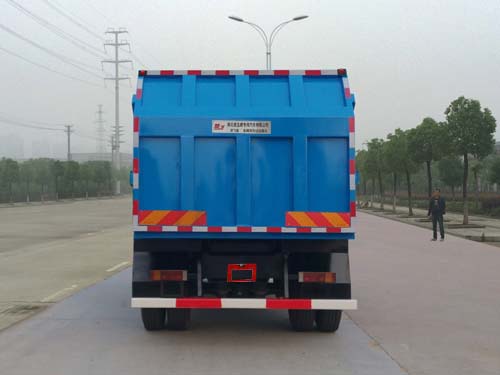

CLQ5160ZDJ5ZZ型壓縮式對接垃圾車
|
|
【整車技術參數】
|
|
產品商標
|
楚飛牌
|
公告批次
|
300
|
|
產品名稱
|
楚飛牌CLQ5160ZDJ5ZZ型壓縮式對接垃圾車
|
|
總質量(kg)
|
16000
|
罐體容積(m3)
|
|
|
額定質量(kg)
|
8305,8370
|
外形尺寸(mm)
|
7150,7550X2500X3150
|
|
整備質量(kg)
|
7500
|
貨廂尺寸(mm)
|
XX
|
|
額定載客(人)
|
|
準拖掛車總質量(kg)
|
|
|
駕駛室準乘人數(人)
|
2,3
|
鞍座最大載質量(kg)
|
|
|
接近角/離去角(°)
|
13/16,13/17
|
前懸/后懸(mm)
|
1250/1700,1250/1800
|
|
軸荷(kg)
|
5600/10400
|
最高車速(km/h)
|
95
|
|
備注：
|

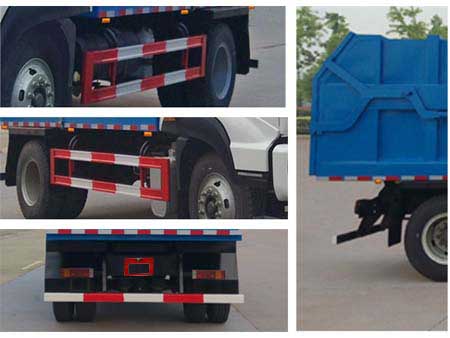

防護材料:Q235碳鋼,連接方式:焊接連接;后防護斷面尺寸(mm)為:50x100,后下部距地面的距離為500mm.選裝不同箱體外形,軸距與整車長,后懸(mm)對應關系為4200/7150/1700,4500/7550/1800,該車安裝具有衛星定位功能的行駛記錄儀;ABS系統型號為4460046300,生產企業為威伯科汽車控制系統(中國)有限公司;發動機及油耗值(L/100KM)對應關系為MC05.18-50(26.3),MC05.21-50(26.4)
|
|
【底盤技術參數】
|
|
底盤型號
|
ZZ1161H501GE1
|
底盤名稱
|
載貨汽車底盤
|
|
商標名稱
|
斯達-斯太爾牌
|
生產企業
|
中國重汽集團濟南商用車有限公司
|
|
軸數
|
2
|
輪胎數
|
6
|
|
軸距(mm)
|
3800,4200,4500,4700,5000
|
|
輪胎規格
|
275/80R22.5,10.00R20,9.00R20,10.00-20
|
|
鋼板彈簧片數
|
3/4,3/5,3/9+8,11/9+8,3/2+-
|
前輪距(mm)
|
1825,1960,2035
|
|
燃料種類
|
柴油
|
后輪距(mm)
|
1800,1860
|
|
排放依據標準
|
GB17691-2005國Ⅴ,GB3847-2005
|
|
發動機型號
|
發動機生產企業
|
發動機排量
|
發動機功率
|
|
MC05.18-50
MC05.21-50
|
中國重型汽車集團有限公司
中國重型汽車集團有限公司
|
4580
4580
|
132
151
|
|
