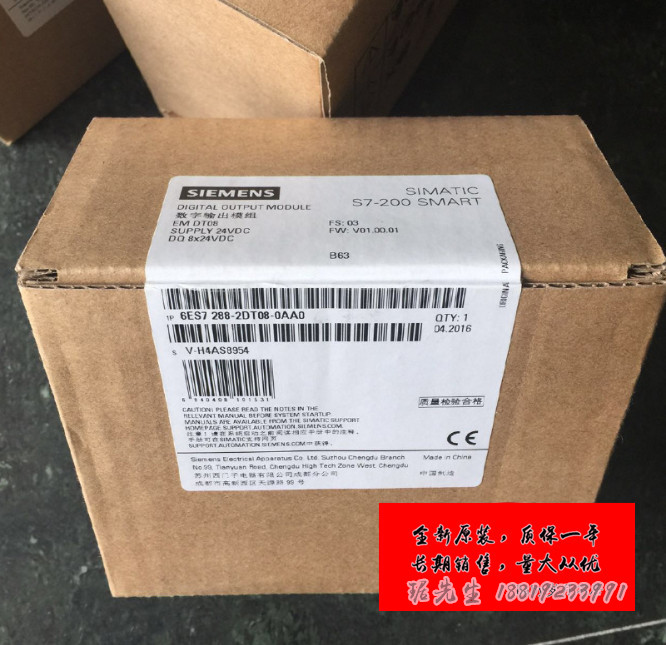

6ES7288-2DT08-0AA0控制柜

參數：S7-200SMART，EM DT08，數字量輸出模塊，8 x 24 V DC 輸出

西門子SMART200系列：

6ES7288-1SR20-0AA0	S7-200 SMART，CPU SR20，標準型 CPU 模塊，繼電器輸出，220 V AC 供電，12 輸入/8 輸出
6ES7288-1ST20-0AA0	S7-200 SMART，CPU ST20，標準型 CPU 模塊，晶體管輸出，24 V DC 供電，12 輸入/8 輸出
6ES7288-1SR30-0AA0	S7-200 SMART，CPU SR30，標準型 CPU 模塊，繼電器輸出，220 V AC 供電，18 輸入/12 輸出
6ES7288-1ST30-0AA0	S7-200 SMART，CPU ST30，標準型 CPU 模塊，晶體管輸出，24 V DC 供電，18 輸入/12 輸出
6ES7288-1SR40-0AA0	S7-200 SMART，CPU SR40，標準型 CPU 模塊，繼電器輸出，220 V AC 供電，24 輸入/16 輸出
6ES7288-1ST40-0AA0	S7-200 SMART，CPU ST40，標準型 CPU 模塊，晶體管輸出，24 V DC 供電，24 輸入/16 輸出
6ES7288-1SR60-0AA0	S7-200 SMART，CPU SR60，標準型 CPU 模塊，繼電器輸出，220 V AC 供電，36 輸入/24 輸出
6ES7288-1ST60-0AA0	S7-200 SMART，CPU ST60，標準型 CPU 模塊，晶體管輸出，24 V DC 供電，36 輸入/24 輸出

EM DT08 、 EM DR08 、 EM QR16  和 EM QT16  數字量輸出規范

表格 A- 70 常規規范

型號 EM 8  點

數字量輸出

(EM DT08)

EM 8  點繼電器型

數字量輸出

(EM DR08)

EM 16

點繼電器型

數字量輸出

(EM QR16)

EM 16

點晶體管型

數字量輸出 (EM

QT16)

產品編號  6ES7288-2DT08-

0AA0

6ES7288-2DR08-

0AA0

6ES7288-

2QR16-0AA0

6ES7288-2QT16-

0AA0

尺寸 W x H x D (mm)  45 x 100 x 81  45 x 100 x 81  45 x 100 x 81  45 x 100 x 81

重量  147 g  166.3 g 221 g  186 g

功耗  1.5 W  4.5 W  4.5 W  1.7 W

電流消耗（SM 總線）  120 mA  120 mA  110 mA，SM

總線

120 mA，SM

總線

電流消耗 (24 V DC)  --  11

mA/使用的繼電器

線圈

150

mA，所有繼電器

開啟

50 mA

表格 A- 71 數字量輸出

型號 EM 8  點

數字量輸出

(EM DT08)

EM 8  點繼電器型

數字量輸出

(EM DR08)

EM 16

點繼電器型

數字量輸出

(EM QR16)

EM 16  點晶體管型

數字量輸出 (EM

QT16)

輸出點數  8  8  16  16

類型  固態 -

MOSFET（源型

）

繼電器，干觸點  繼電器，干觸點  固態 -

MOSFET（源型）

電壓范圍  20.4 到 28.8 V

DC

5 到 30 V DC 或

5 到 250 V AC

5 到 30 V DC 或

5 到 250 V AC

20.4 到 28.8 V DC

最大電流時的邏輯 1 信號  20 V DC  -  -  20 V DC

具有 10 KΩ 負載時的邏輯 0

信號

0.1 V DC  -  -  0.1 V DC

每點的額定電流（最大）  0.75 A  2.0 A  2.0 A  0.75 A
