400PLC主機6ES7412-1XJ05-0AB0

CPU 412-1滿足中等控制規模的低成本解決方案。 可用于具有少量I/O配置的較小型系統中。 具有組合的MPI/DP接口，可在PROFIBUS DP網絡中運行。

CPU 412-2 適用于中等性能范圍的應用，它具有兩個PROFIBUS DP主站系統。

CPU 412-1 和 CPU 412-2 的特點:

功能強大的處理器：

CPU 對每個二進制指令的執行時間可短到 0.75 ?s。

CPU 412-1 :288 KB RAM (其中，程序和數據各使用 144 KB);

CPU 412-2:512 KB RAM (其中，程序和數據各使用 256 KB);

快速 RAM 用于執行部分用戶程序

靈活擴展：

最高 65536 個數字量以及 4096 個模擬量輸入/輸出。

MPI多點接口：

通過 MPI，可將最多 32 個站連成簡單網絡，數據傳輸速率高達 12 Mbit/s。CPU 可與通訊總線（C 總線）和 MPI 的站之間建立最多 16 個連接。

模式選擇開關：

波動開關設計。

診斷緩沖區：

最后的120個故障和中斷事件保存在一個環形緩沖器中，用于進行診斷�？梢詫斎霐的窟M行設定。

實時時鐘：

日期和時間附加在 CPU 的診斷消息后面。

存儲卡：

用于擴展內置的裝載存儲器。存儲在裝載存儲器中的信息包括S7-400參數數據以及程序，因此需要2倍的存儲空間。其結果是：

內置裝載存儲器的容量顯著提高，因此，基本上不需要存儲器卡。

CPU 412-2 還具有：

PROFIBUS-DP 接口和組合的MPI/DP 接口：

通過 PROFIBUS DP 主站接口，可以實現分布式自動化組態，從而提高了速度，便于使用。對用戶來說,分布式I/O單元可作為一個集中式單元來處理(相同的組態、編址和編程).

組合式配置：

SIMATIC S5和SIMATIC S7可以作為PROFIBUS主站符合EN 50 170規范。

西門子6ES7412-1XJ05-0AB0              西門子6ES7412-1XJ05-0AB0

電源模塊

6ES7 407-0DA02-0AA0 電源模塊(4A)

6ES7 407-0KA02-0AA0 電源模塊(10A)

6ES7 407-0KR02-0AA0 電源模塊(10A)冗余

6ES7 407-0RA02-0AA0 電源模塊(20A)

6ES7 405-0DA02-0AA0 電源模塊(4A)

6ES7 405-0KA02-0AA0 電源模塊(10A)

6ES7 405-0RA01-0AA0 電源模塊(20A)

6ES7 971-0BA00 備用電池

CPU

6ES7 412-3HJ14-0AB0 CPU 412-3H; 512KB程序內存/256KB數據內存

6ES7 414-4HM14-0AB0 CPU 414-4H; 冗余熱備CPU 2.8 MB RAM

6ES7 417-4HT14-0AB0 CPU 417-4H; 冗余熱備CPU 30 MB RAM

6ES7 400-0HR00-4AB0 412H 系統套件包括 2 個CPU、1個H型中央機架、2個電源、2個1M 存儲卡、4個同步模塊、2根同步電纜，以及4個備用電池(PS407 10A)

6ES7 400-0HR50-4AB0 412H 系統套件包括 2 個CPU、1個H型中央機架、2個電源、2個1M 存儲卡、4個同步模塊、2根同步電纜，以及4個備用電池(PS405 10A)

6ES7 412-1XJ05-0AB0 CPU412-1,144KB程序內存/144KB數據內存

6ES7 412-2XJ05-0AB0 CPU412-2,256KB程序內存/256KB數據內存

6ES7 414-2XK05-0AB0 CPU414-2,512KB程序內存/512KB數據內存

6ES7 414-3XM05-0AB0 CPU414-3,1.4M程序內存/1.4M數據內存 1個IF模板插槽

6ES7 414-3EM05-0AB0 CPU414-3PN/DP 1.4M程序內存/1.4M數據內存 1個IF模板插槽

6ES7 416-2XN05-0AB0 CPU416-2,2.8M程序內存/2.8M數據內存

6ES7 416-3XR05-0AB0 CPU416-3,5.6M程序內存/5.6M數據內存 1個IF模板插槽

6ES7 416-3ER05-0AB0 CPU416-3PN/DP 5.6M程序內存/5.6M數據內存 1個IF模板插槽

6ES7 416-2FN05-0AB0 CPU416F-2,2.8M程序內存/2.8M數據內存

6ES7 416-3FR05-0AB0 CPU416F-3PN/DP,5.6M程序內存/5.6M數據內存

6ES7 417-4XT05-0AB0 CPU417-4,15M程序內存/15M數據內存

西門子工業業務領域是工業生產、基礎設施、運輸、樓宇和照明技術領域內的全球領先提供商，積極支持中國的建設與發展。在“服務客戶零距離”這一原則指導下，我們致力于通過創新產品、集成化系統和一流的專門知識，幫助中國工業提高生產率、效率和靈活性。

用于SIMATIC S70-400的電源

將交流電壓或直流電壓轉換為所需的5V和24V工作電壓

輸出電流：4A、10A和20A

此外:

SIPLUS 電源 6AG1 405-0KA02-2AA0,溫度范圍 -25 至 +60 °C, 用于中等負載 (例如,氯/硫空氣中使用). 技術規范類似于 6ES7 405-0KA02-0AA0

SIPLUS 電源 6AG1 407-0KA02-4AA0, 用于中等負載 (例如,氯/硫空氣中使用). 技術規范類似于 6ES7 407-0KA02-0AA0

SIPLUS 電源 6AG1 407-0KR02-4AA0, 用于中等負載 (例如,氯/硫空氣中使用). 技術規范類似于 6ES7 407-0KR02-0AA0

Area of application

電源通過背板總線向 S7-400 模塊提供 5V DC 和 24V DC 工作電壓。

電源可提供85到264V的交流電壓和19.2到300V的直流電壓。

每個機架需要一個電源模塊。

例外：

利用帶有電流傳輸的接口，中央控制器中的電源模塊也向擴展單元中的所有模塊供電。

傳感器和執行器用的負載電壓必須單獨提供。

此外，還有為標準系統和故障安全型 H 系統供電的電源（冗余電源）。

Design

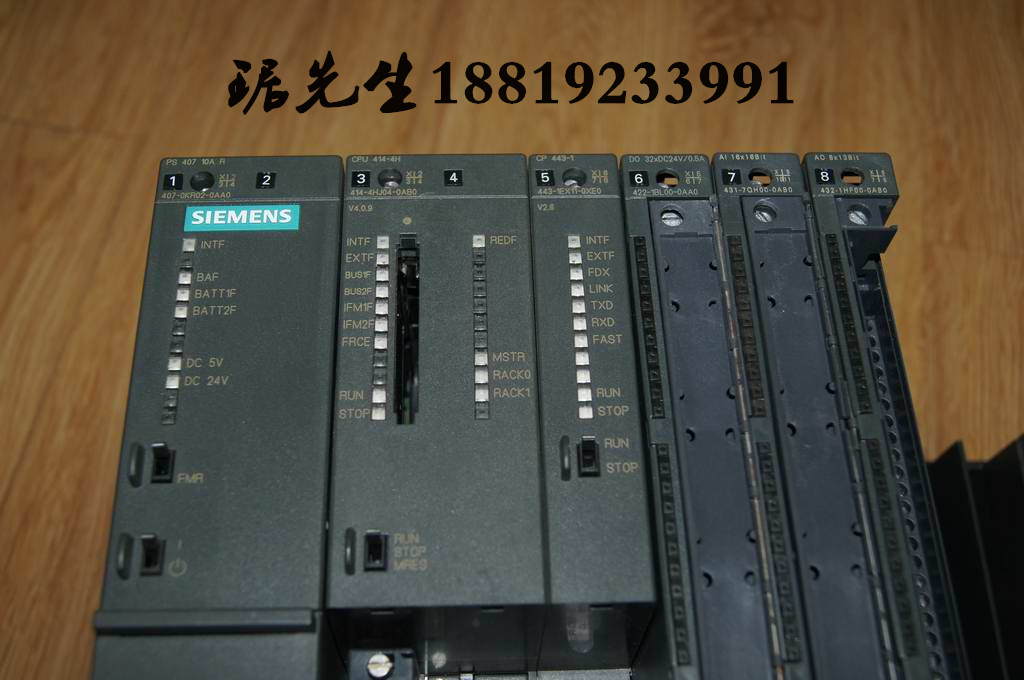

電源模塊插在支架的最左側（從插槽 1 開始）。根據不同型號，它們可占用插槽1到3。電源模塊是全封閉的，通過自然對流進行冷卻。

模塊的前面包括：

LED 顯示：

LED 指示內部故障、 5 V DC和24 V DC正確輸出電壓以及正確后備電池電壓。

故障確認按鈕。

輸出電壓的通/斷開關。

后備電池的電池艙（電池）

電池監視開關。

電源電壓選擇開關（不適用于多種電壓范圍）。

電源連接。

后備電池是選件，必須另外訂購。對于電流10 A及以上的電源，建議使用兩個后備電池。

功能強大的PLC，適用于中高性能控制領域

解決方案滿足最復雜的任務要求

功能分級的CPU以及種類齊全的模板，總能為其自動化任務找到最佳的解決方案

實現分布式系統和擴展通衍力都很簡便，組成系統靈活自如

用戶友好性強，操作簡單，免風扇設計

隨著應用的擴大，系統擴展無任何問題

產品特點

S7-400 PLC采用模塊化無風扇的設計，可靠耐用，同時可以選用多種級別(功能逐步升級)的CPU，并配有多種通用功能的模板，這使用戶能根據需要組合成不同的專用系統。當控制系統規模擴大或升級時，只要適當地增加一些模板，便能使系統升級和充分滿足需要。

產品應用

SIMATIC S7-400是用于中、高檔性能范圍的可編程序控制器。

模塊化及無風扇的設計，堅固耐用，容易擴展和廣泛的通衍力，容易實現的分布式結構以及用戶友好的操作使SIMATIC S7-400成為中、高檔性能控制領域中首選的理想解決方案。

SIMATIC S7-400的應用領域包括：通用機械工程、汽車工業、立體倉庫、機床與工具、過程控制控制技術與儀表、紡織機械、包裝機械、控制設備制造、專用機械

功能逐步升級的多種級別的CPU，帶有各種用戶友好功能的種類齊全的功能模板，使用戶能夠構成最佳的解決方案，滿足自動化的任務要求。

當控制任務變得更加復雜時，任何時候控制系統都可以逐步升級，而不必過多的添加額外的模板。

產品功能

高速指令處理、用戶友好的參數設置、口令保護、系統功能、用戶友好的操作員控制和監視功能(HMI)已集成在SIMATIC的操作系統中、CPU的診斷功能和自測試智能診斷系統連續地監視系統功能并記錄錯誤和系統的特殊事件、模式選擇開關

技術亮點

通過提高運算和通訊性能，提高您的生產力

通過提高諸如工作存儲器、內置裝載存儲器、FC、FB、DB塊的數量，可以使其應用更加廣泛

數據塊功能塊統一的數字編號

通過工廠復位功能(Factory Reset function )可方便地恢復出廠設置

存儲卡的序列號讀取功能，更好地保護您的專有技術

SFC 109 "PROTECT"， 額外的寫保護選擇

通過網絡進行固件升級，維護極為簡單

通過SFC78對裝載的內容進行監視，可對信息源瓶頸做出動態響應

通過CP443-1 Adv.EX41(條目號:24020919)開放的以太網通訊(Iso-on-TCP)，使其具有靈活的集成選項
