【整車技術參數】
|
|
產品商標
|
東風牌
|
公告批次
|
300
|
|
產品名稱
|
吸糞車
|
產品型號
|
EQ5072GXEL
|
|
總質量(Kg)
|
7350
|
罐體容積(m3)
|
4.45
|
|
額定載質量(Kg)
|
3400,3465
|
外形尺寸(mm)
|
5950×1960,2150×2450,2550
|
|
整備質量(Kg)
|
3755
|
貨廂尺寸(mm)
|
××
|
|
額定載客(人)
|
|
準拖掛車總質量(Kg)
|
|
|
駕駛室準乘人數(人)
|
3,2
|
鞍座最大載質量(Kg)
|
|
|
接近角/離去角(°)
|
24/13
|
前懸/后懸(mm)
|
1070/1580,1180/1470
|
|
軸荷(Kg)
|
2640/4710
|
最高車速(Km/h)
|
90
|
|
備注
|

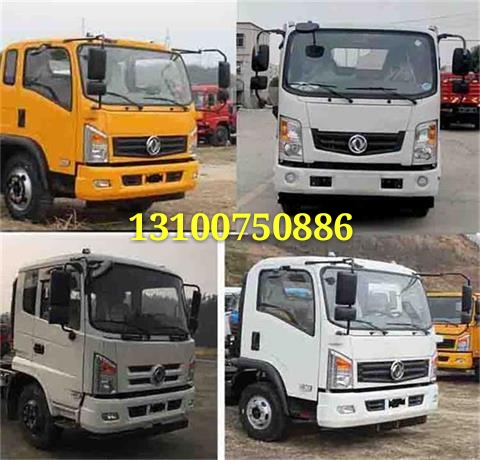

1.外形尺寸關系一一對應僅選用底盤3300mm軸距. 2.罐體有效容積4.45立方米,運輸介質:液態污物,密度800千克/每立方米,罐體外形尺寸(長×長軸×短軸)(mm):3500×1600×1100,3400×1600×1200.3.防護裝置材料材質:Q235-A;連接方式:與車架螺栓聯結;后部防護裝置的斷面尺寸50×120mm,離地高度450mm.4.隨底盤選裝同系列排半駕駛室,前面板等新風格,.5.ABS型號為3631010-C2000,生產廠家為東科克諾爾商用車制動系統(十堰)有限公司
|
|
【底盤技術參數】
|
|
底盤型號
|
EQ1072GLJ
|
底盤名稱
|
載貨汽車底盤
|
|
商標名稱
|
東風牌
|
生產企業
|
東風汽車公司
|
|
軸數
|
2
|
輪胎數
|
6
|
|
軸距 (mm)
|
3300,3800
|
|
輪胎規格
|
7.00-16LT
14PR,7.00R16LT 14PR,7.50-16LT 14PR,7.50R16LT 14PR
|
|
鋼板彈簧片數
|
8/9+5,8/10+7,9/10+8,6/6+5
|
前輪距(mm)
|
1506,1590,1750
|
|
燃料種類
|
柴油
|
后輪距(mm)
|
1530,1586,1650
|
|
排放依據標準
|
GB17691-2005國Ⅴ,GB3847-2005
|
|
發動機型號
|
發動機生產企業
|
排量(ml)
|
功率(Kw)
|
|
CY4BK251
CY4BK451
YC4FA115-50
4DW94-95E5
|
東風朝陽朝柴動力有限公司
東風朝陽朝柴動力有限公司
廣西玉柴機器股份有限公司
一汽解放汽車有限公司無錫柴油機廠
|
3856
3707
2982
2720
|
96
86
85
72
|
產品優點：吸糞導物管可360度旋轉，排放有加壓排放和自流排放兩種方式。吸糞車抽滿污（糞）罐體時間≤5min，吸程：≥7m。真空吸糞車自吸自排，工作速度快容量大，運輸方便，適用于收集運輸原油液體物質、下水道泥漿、淤泥、石塊等體積較大、含水量較小等物質。
工作原理：底盤上發動機通過變速箱、取力器、傳動軸傳遞給真空泵，吸污工作時真空泵抽出密封罐內空氣，使之形成負壓，利用罐外大氣壓力將污物通過吸污管壓入罐內。排污時真空泵將罐外大氣壓入罐內，利用空氣壓力將污物排出罐外。
組成部分：主要由福田原裝底盤（全國聯保）、取力器、傳動軸、真空吸糞泵、水氣分離器、油氣分離器、多路換向閥、吊桿、糞罐、放糞閥、吸糞管、清水箱、視糞窗、真空壓力表、管網系統等組成。
罐體：使用國標優質5mm碳鋼，罐體封頭一次壓鑄成型、采用罐體龜背式設計，永久不變形，罐體金屬漆。
操作系統：通過操縱多路換向閥的手柄可完成自吸自排罐內污物工作。(在操作多路換向閥時應掛上取力器帶動真空吸糞泵工作)。
卸污結構：采用自排和壓力排放，通過罐體尾部排污口直接排污。(排污口可選擇安裝在罐體底部和尾部)。
產品用途：用于抽吸糞便，污水、污泥漿和混有較小懸浮雜物的液體，廣泛適用于大、中、小城鎮環衛、市政、農業、化工、廠礦企業、物業小區使用。
選裝：可根據客戶要求加裝灑水功能，水、糞罐可獨立分倉，即可吸糞又可灑水，一車兩用。

|
