產品描述

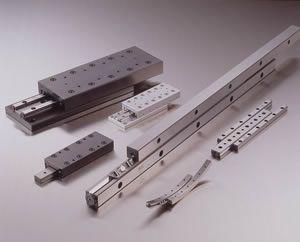

NB交叉滾子導軌的SLIDE WAY系采用精密圓筒滾柱的非循環方式直線運動導軌。特別適用于需要高精度的光學儀器及精密測量設備上。

產品規格

●合金鋼材質軌道
●合金鋼材質滾柱，尺寸1~12mm
●不銹鋼材質保持器，滾柱尺寸3~9mm另可選用鋁合金保持器
●軌道臺長度(mm)

●4支V型軌道+2支珠排+8個端部阻擋螺栓為1組

產品特色

SLIDE WAY NB交叉滾子導軌系由經過精密研磨加工的V形溝軌道臺及滾柱珠排等組合而成。因轉動體是采用精密圓筒滾柱，而且并非循環方式，所以摩擦抵抗的變動也相當少。甚至輕負荷時的起動摩擦抵抗與運動摩擦抵抗幾乎沒有差異。
<最適合微量的移送>
因摩擦抵抗非常微小，且起動摩擦抵抗與運動摩擦抵抗幾乎沒有差異。所以即使是微量的移送也能保持正確的循跡性，是能夠實現高精度的直線運動機構。
<低速安定性>
即使是輕負荷時，其摩擦抵抗的變動也相當小，所以從低速到高速均能保持安定的作動。
<高剛性、高負荷容量>
滾柱體與鋼珠相較之下，其接觸面積較大、彈性變形量也較少，而且是非循環的方式，有效作用的轉動體個數多，所以剛性高、負荷容量也大。
<低噪音>
SLIDE WAY NB交叉滾子導軌 并沒有循環回轉，所以不會衍生噪音。因為使用附保持器的滾柱珠排，所以亦無轉動體間相互接觸摩擦的雜音，能夠達到安靜的作動。

品牌

NB交叉滾子導軌

產品描述

NB的NV型、NVT型SLIDE WAY 交叉滾子導軌系采用新研發的定位STUD ROLLER隱藏安裝在導軌上，使滾柱和轉送面間的差滑現象能完全消除，達到圓滑的作動，是高精度的次世代直線運動導軌。

產品規格

●合金鋼材質軌道
●合金鋼材質滾柱，尺寸3~6mm
●樹脂材質保持器
●軌道臺長度(mm)

●4支V型軌道+2支珠排為1組交叉滾子導軌

產品特色

NV型、NVT型系由經過精密研磨加工的V溝軌道臺及有STUD ROLLER內藏的Ｒ型滾柱珠排等構成。因軌道臺系采令STUD ROLLER 能圓滑作動的最佳設計，而R型滾柱珠排由STUD ROLLER及精密圓筒滾柱所組成，在轉送面和轉動體間不會發生差滑，可以實現摩擦抵抗非常低的運動。

NB交叉滾子導軌在滾柱和轉送的軌道面間擁有防止差滑的機能，能完全消除作動中滾柱差滑現象的創新系列�？梢砸驊鞣N方式的使用及高加減速度的作動。

<互換性>
與SLIDE WAY SV型的組裝尺寸、行程相同，可以完全的互換。

<圓滑順暢的運動特性>
NB交叉滾子導軌在滾柱轉送部設計有R型滾柱珠排，可以實現安靜且圓滑順暢的運動。

<空間縮小、降低成本>
因定格荷重的增加，所以尺寸縮小是可能的�？梢詫崿F空間的簡約化、且降低成本。(與原有SV型相比)

<高剛性、高負荷容量>
新型軌道臺設計其滾柱和轉送面間接觸長度增加42~52%。另外滾柱間隔距離(Pitch)縮小，滾柱數也增加20~55%，相對地定格荷重也增加1.4~2.3倍。(與原有SV型相比)
