湖南搖床6S搖床沙金選礦設備搖床選礦云錫搖床重選設備-中國PLC網

湖南搖床6S搖床沙金選礦設備搖床選礦云錫搖床重選設備

	價格：6500 元(人民幣)	產地：江西贛州
	最少起訂量：1臺	發貨地：江西贛州
	上架時間：2017-11-10 08:48:40	瀏覽量：212
	江西省恒達選礦設備制造有限公司
	經營模式：生產加工	公司類型：私營股份有限公司
	所屬行業：礦業設備	主要客戶：廣乏
	在線咨詢

聯系方式

聯系人:熊滿水 (先生)	手機:18370769259
電話:	傳真:
郵箱:18370769259@qq.com	地址:江西省贛州市石城縣古樟工業園

詳細介紹

搖床的結構：

搖床主要由床頭、電動機、調坡器、床面、礦槽、水槽、來復條以及潤滑系統等八個部分組成。
床面的縱向往復運動是通過曲柄連桿式傳動機構來實現的。電動機通過皮帶傳動使大皮帶輪帶動曲軸旋轉，搖桿隨之作上、下運動，搖桿向下運動時，肘板推動后軸和往復桿向后移動，彈簧受到壓縮。

床面是通過聯動座和往復桿相連的，所以此時亦使床面作后退運動，當搖桿向上運動時，由于受到彈簧的伸張力推動，床面隨之向前運動。

床面向前運動期間，肘板間的夾角是由大向小變化，肘板端點的水平移動速度則由小向大變化。故床面的前進運動即由慢而快，反之在床面后退時，則由快而慢從而造成了等差運動，這樣可保證床面上的物料向前運動，并進行按比重分選。
床面外形呈直角梯形，在木制框架內，木板沿斜向(與軸線交角45度)拼成平面。床面分漆灰刻槽床面及橡膠床面兩種。漆灰刻槽床面用于選別細泥，橡膠床面則用于選別粗礦。用于選取細泥的搖床面沿縱向有0.5度左右的向下傾斜，用于選別粗砂的搖床則在縱向有1-2度的傾斜，在精礦端抬高。縱向坡度的大小借支撐機構上的螺栓調節。

搖床2

床面用搖動支撐支承在調坡機構上，搖動支撐使床面在垂直平面內作弧線起伏的前后往復運動，搖動支撐用槽鋼固定在調節座板上，當用手輪通過調節絲桿使調節座板在鞍形座上回轉時，即可調節床面傾角。

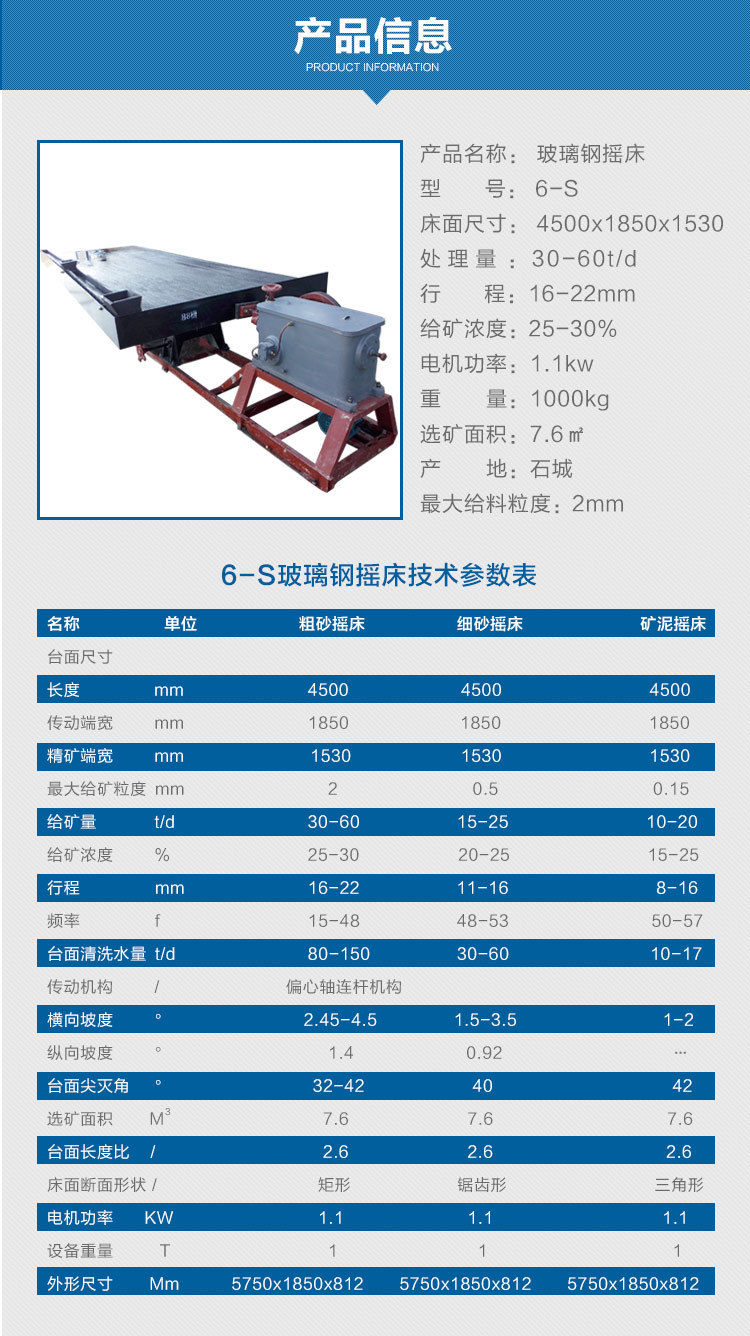

主要技術參數如下：

型號	沖程 (mm)	沖次 (沖/分)	給礦粒度 (mm)	處理量 (t/h)	配用電動機功率(kw)	外型尺寸 (mm)	重量 (t)
6S普通搖床	8—36	240—380	0.02—2	15—108	1.1	5600×1825×1560	0.75
6S小槽鋼搖床	8—36	240—380	0.02—2	15—108	1.1	5600×1825×1560	0.9
6S大槽鋼搖床	8—36	240—380	0.02—2	15—108	1.1	5600×1825×1560	1.3
云錫搖床	8—22	240—360	0.019—2	5—35	1.5	5454×1825×1242	1.03
2100X1050小搖床	12—28	250—450	0—4	7.2—19.2	1.1	3045×1050×1020	0.69

根據給礦位置的不同，搖床可分為右搖床及左搖床兩種形式。右式搖床的給礦位置對于搖動機構來說在右邊，左式搖床則給礦位置在左邊。

TB2JmQfXSOI.eBjy1zkXXadxFXa_!!

undefined

搖床的安裝

安裝前要澆注水泥和預埋好地腳螺栓。安裝時應注意必須使兩調坡器機座半徑為360毫米的圓心與床頭聯動座的中心三者在同一平面內，否則在床面傾斜時，將會加速銅套的磨損，甚至使往復桿折斷。至于聯動座與床面的牽引螺絲高度有誤差時，可調整搖動盒下的螺栓以消除之。

本搖床已在出廠時作空荷調試運轉合格，用戶在設備安裝好后應先作兩小時空荷調試運轉，并檢查下列各項：起動運轉過程中電動機工作是否正常；各零件的接觸情況及摩擦接合面的磨損情況；是否有異常的噪音；潤滑是否正常等。然后才能進行負荷試驗。經過24小時后再檢查上述各項。

附表一

名稱粒度類別		技術條件
名稱粒度類別		最大給礦粒度(mm)	可調沖次(次/分)	可調沖程(mm)	床面形式	來復條形式
1	粗粒	2-1	245,260,280	8-36	橡膠面	矩形
2	中粒	1-0.2	310,325,340	8-36	橡膠面	三角形
3	細粒	0.2-0.02	360,380	8-36	刻槽面	刻槽床面

搖床類別及技術條件

轉動調節手輪便可得到在此沖程范圍內所需要的任何一沖程。沖次的調節可通過更換電動機軸的皮帶輪改變皮帶傳動速度來實現。

附表二

中粗粒度項目	礦砂式				礦泥式
中粗粒度項目	粗		粗中	中	細泥	細泥	細泥	泥
皮帶輪直徑	92.6	98.3	105.8	117.2	122.9	128.5	136.1	143.6
沖次(次\分)	245	260	280	310	310	340	360	380

試運轉時次及負荷運轉彈簧不宜壓得過緊,應稍放松些，使運轉時肘板與其支座給發出輕微撞擊的響聲，此時應逐漸調節螺栓，將彈簧壓緊至響聲停止即可。過分的壓緊彈簧會增加磨損以及動力消耗，并可能把彈簧壓壞，彈簧壓得過松則容易造成肘板脫落事故，損壞箱體內零配件。

試車時首先應注意床頭皮帶輪旋轉方向是否與圖示一致，轉向不同時應立即改正，否則油泵不能正常工作。開車前機器全部螺絲必須擰緊。因齒輪油泵是由床頭曲軸帶動運轉的，起運后一定時間內各潤滑點是無油的，因此床頭部分各潤滑點必須先淋以稀油，以便于起運避免零件損壞。

售后維修服務：

1. 根據用戶情況提供有針對性的技術培訓，對重點用戶進行產品質量跟蹤、用戶定期回訪，及時根據用戶需求改進產品性能，不斷提高產品質量。
2. 保證為用戶提供優質的售前、售中、售后服務，為用戶在定購前介紹產品性能及使用要求，提供有關資料，當好用戶參謀。
3. 需要技術服務的將派專業技術服務人員參加開箱驗收和指導安裝、調試工作，直到設備正常運轉。
4. 接到用戶要求解決產品在使用中出現的問題通知后，本公司在1小時內作出初步響應，重大問題72小時到達現場。
