以太互聯，經濟便捷

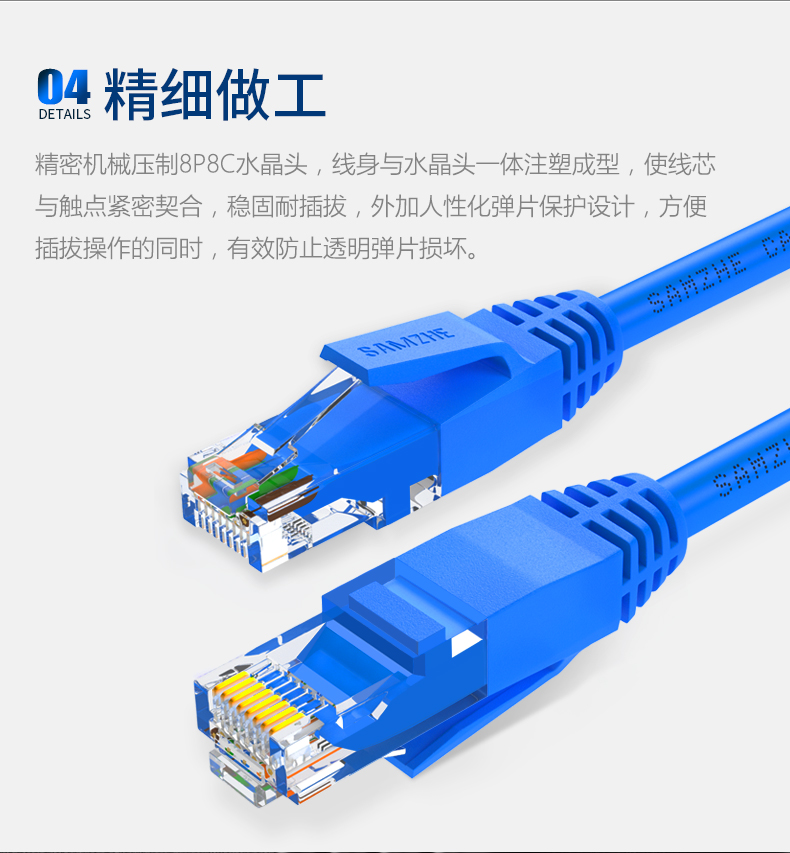

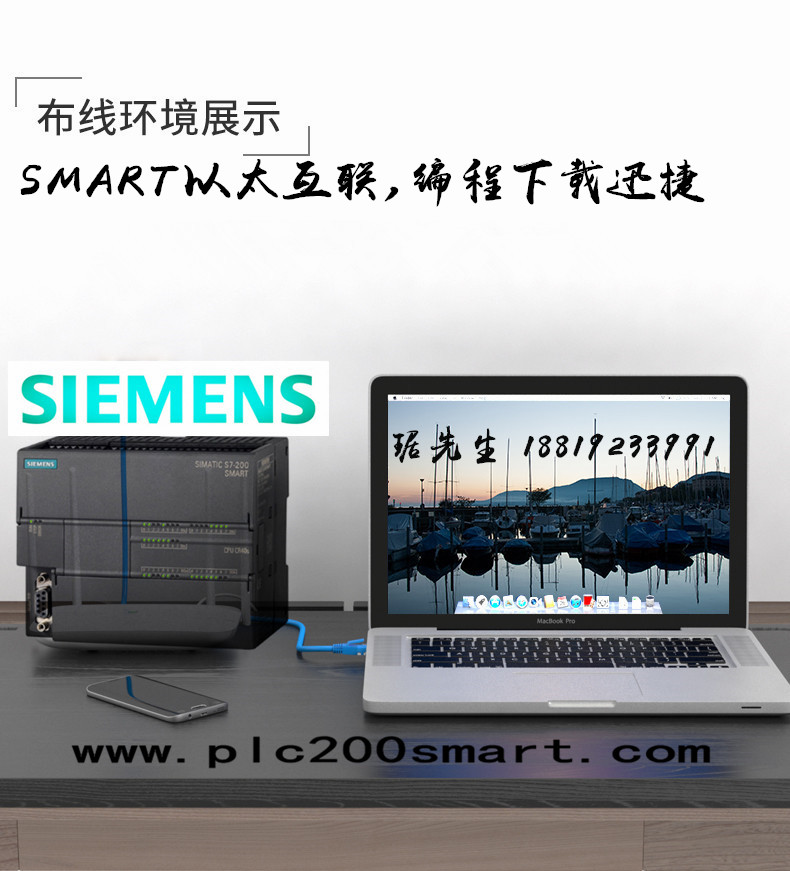

CPU 模塊本體標配以太網接口，集成了強大的以太網通信功能。一根普通的網線即可將程序下載到 PLC 中，方便快捷，省去了專用編程電纜。通過以太網接口還可與其它 CPU 模塊、觸摸屏、計算機進行通信，輕松組網。

軟件友好，編程高效

在繼承西門子編程軟件強大功能的基礎上，融入了更多的人性化設計，如新穎的帶狀式菜單、全移動式界面窗口、方便的程序注釋功能、強大的密碼保護等。在體驗強大功能的同時，大幅提高開發效率，縮短產品上市時間。

以太網通信

所有 SR/ST CPU 模塊配備以太網接口，支持西門子 S7 協議、有效支持多種終端連接：

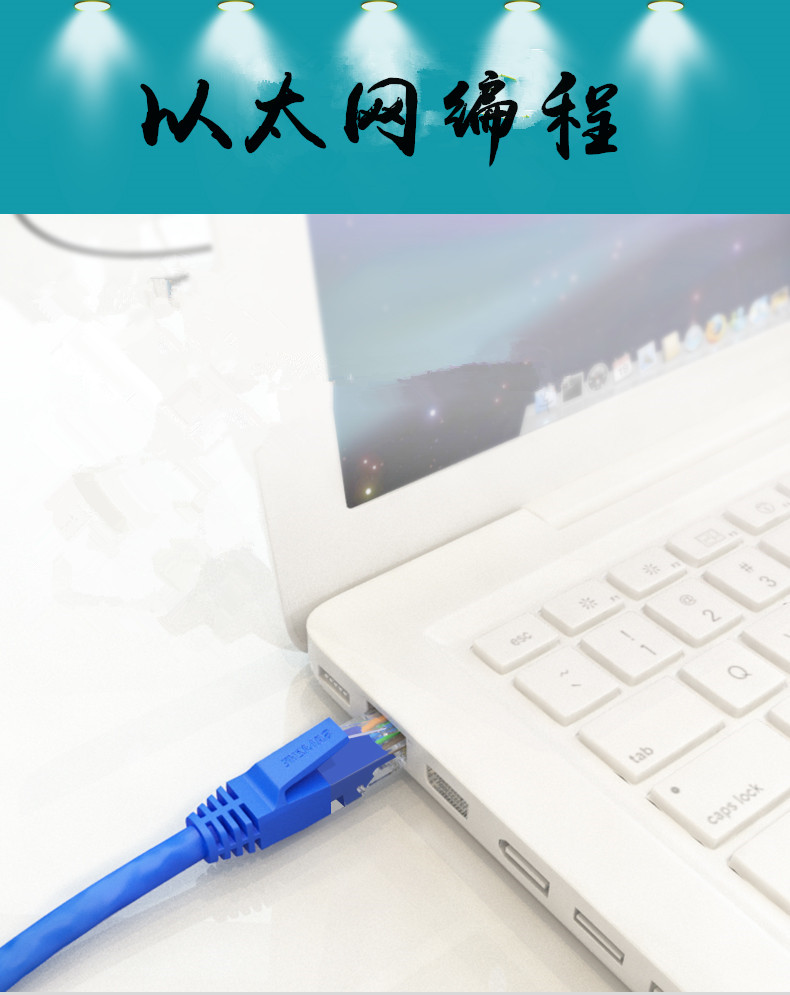

? 可作為程序下載端口（使用普通網線即可）

? 與 SMART LINE 觸摸屏進行通信，最多支持 8 臺設備

? 通過交換機與多臺以太網設備進行通信，實現數據的快速交互，包含 8 個主動

GET/PUT 連接、8 個被動 GET/PUT 連接

? 開放式以太網通信，支持 TCP,UDP,ISO_on_TCP 通信協議，支持 8個主動和8個被動連接

PROFIBUS 通信

使用 EM DP01 擴展模塊可以將 S7-200 SMART SR/ST CPU 做為 PROFIBUS-DP 從站

連接到 PROFIBUS 通信網絡。通過模塊上的旋轉開關可以設置 PROFIBUS-DP 從站地

址。該模塊支持 9600 波特到 12M 波特之間的任一 PROFIBUS 波特率，最大允許

244 輸入字節和 244 輸出字節。

支持下列協議 ：

? MPI 從站

? PROFIBUS-DP 從站

串口通信

S7-200 SMART CPU 模塊均集成 1 個 RS485 接口，可以與變頻器、觸摸屏等第

三方設備通信。如果需要額外的串口，可通過擴展 CM01 信號板來實現，信號

板支持 RS232/RS485 自由轉換。

串口支持下列協議 ：

? Modbus RTU

? USS

? 自由口通信

與上位機的通信

通過 PC Access SMART，操作人員可以輕松通過上位機讀取 S7-200 SMART 的

數據，從而實現設備監控或者進行數據存檔管理。

(PC Access SMART 是為 S7-200 SMART 與上位機進行數據交互而定制開發的

OPC 服務器協議 )
