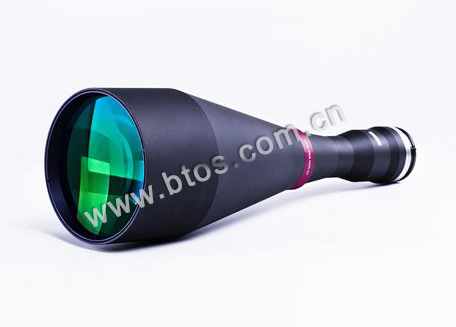

BT4M系列雙遠心鏡頭

聯系人:馬 (小姐)	手機:18691887712
電話:	傳真:
郵箱:sales@btos.com.cn	地址:西安市新城區新科路一號東高新科技產業園新園大廈3E層

BT4M系列

適合1"及其以下靶面各種C或F接口相機；

適合大尺寸物體的高精密檢測，如電器元件、電路板、機械零件等

遠心度小，分辨率高、低于0.1%的畸變

在景深范圍內，沒有放大倍率的變化

最大適合4/3"靶面相機

型號	放大倍率	視場（寬*高）（mm）			物距（mm）	光圈 F#	遠心度（deg.)	畸變率（%）	景深（mm）	接口	長度（mm）	直徑（mm）
		CCD靶面尺寸
		1"	1.2"	4/3"
BT4M-36C	1	12.8*9.6	17.2*12.9	18.1*13.6	103	16	<0.03	<0.04	1	C	302	61
BT4M-36F	1	12.8*9.6	17.2*12.9	18.1*13.6	103	16	<0.03	<0.04	1	F	274	61
BT4M-48C	0.751	17.0*12.8	22.9*17.2	24.1*18.1	127	16	<0.06	<0.06	2	C	340	75
BT4M-48F	0.751	17.0*12.8	22.9*17.2	24.1*18.1	127	16	<0.06	<0.06	2	F	312	75
BT4M-64C	0.561	22.8*17.11	30.7*23.0	32.3*24.2	183	16	<0.04	<0.08	4	C	435	100
BT4M-64F	0.561	22.8*17.11	30.7*23.0	32.3*24.2	183	16	<0.04	<0.08	4	F	407	100
BT4M-96C	0.38	33.7*25.3	45.3*33.9	47.6*35.8	263	16	<0.06	<0.08	9	C	456	142
BT4M-96F	0.38	33.7*25.3	45.3*33.9	47.6*35.8	263	16	<0.06	<0.08	9	F	428	142
BT4M-144C	0.245	52.2*39.2	70.2*52.7	73.9*55.5	398	16	<0.05	<0.08	19	C	646	200
BT4M-144F	0.245	52.2*39.2	70.2*52.7	73.9*55.5	398	16	<0.05	<0.08	19	F	618	200
BT4M-192C	0.187	68.4*51.3	92.0*69.0	96.8*72.7	531	16	<0.04	<0.05	20	C	874	260
BT4M-192F	0.187	68.4*51.3	92.0*69.0	96.8*72.7	531	16	<0.04	<0.05	20	F	846	260
BT4M-240C	0.145	88.3*66.2	118.6*89.0	124.8*93.8	500	16	<0.04	<0.05	25	C	808	322
BT4M-240F	0.145	88.3*66.2	118.6*89.0	124.8*93.8	500	16	<0.04	<0.05	25	F	780	322

①物距：前端物鏡與物體的距離。使用時將其設定在標準值的±3%之內可達到最佳分辨率和最低畸變。

②遠心度：鏡頭主射線的最大斜率：以毫拉德計算時鏡頭拍攝物每毫米物體位移的最大誤差。

③景深：雖然位于景深邊緣的圖像測量數據仍然有效，但是要想獲得清晰圖像，應盡量采用標稱景深的一半。

④長度：從相機法蘭到機器前端的長度。
